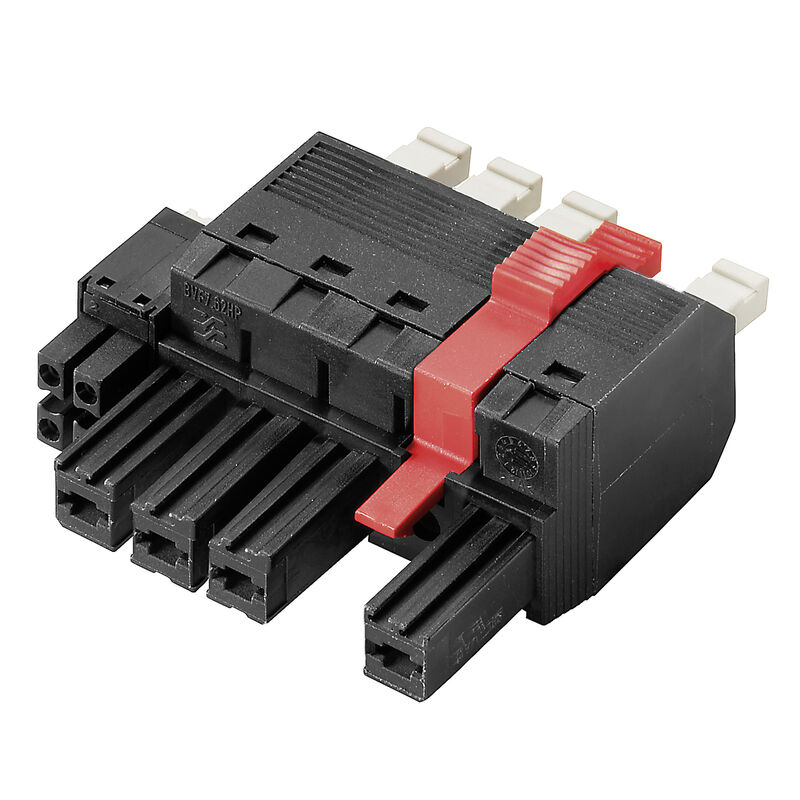

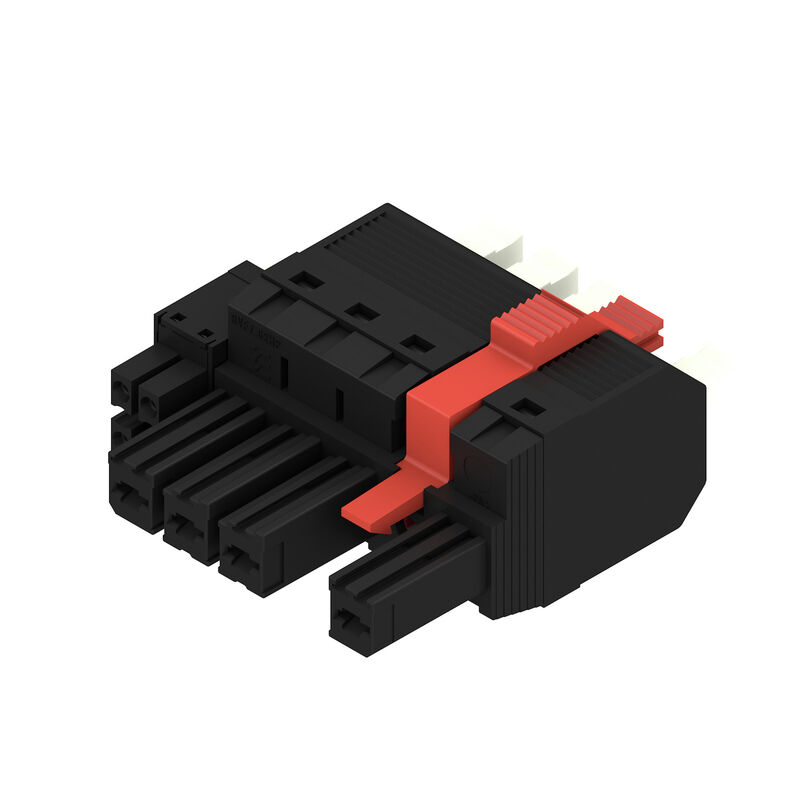

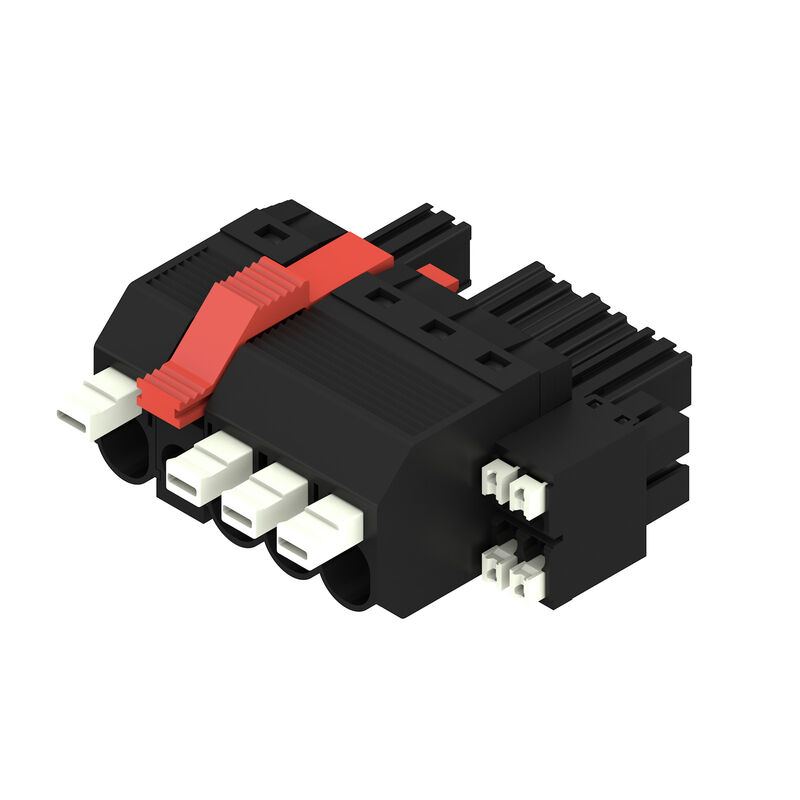

BVFL 7.62HP/04/180MF2 BCF/04R SN BK BX

PCB 플러그인 커넥터, 암형 플러그, 7.62 mm, 극 수: 4, 180°, 액추에이터 탑재 PUSH IN, 클램프 범위, 최대 : 6 mm², 박스

항목 번호 2628780000

속성

일반 주문 데이터

버전	PCB 플러그인 커넥터, 암형 플러그, 7.62 mm, 극 수: 4, 180°, 액추에이터 탑재 PUSH IN, 클램프 범위, 최대 : 6 mm², 박스
주문 번호	2628780000
유형	BVFL 7.62HP/04/180MF2 BCF/04R SN BK BX
GTIN(EAN)	4050118632798
수량	42 items
제품 데이터	IEC: 1000 V / 38 A / 0.5 - 6 mm² UL: 600 V / 35 A / AWG 24 - AWG 8
패키징	박스

치수 및 중량

순중량

30.46 g

환경 제품 규정 준수

RoHS 준수 상태	준수, 예외 미존재
REACH SVHC	No SVHC above 0.1 wt%

시스템 매개변수

제품군	OMNIMATE 파워 - 시리즈 BV/SV 7.62HP
결선 유형	필드 결선
와이어 결선 방식	액추에이터 탑재 PUSH IN
피치(mm)(P)	7.62 mm
피치(인치)(P)	0.3 "
도체 아웃렛 방향	180°
극 수	4
L1(mm)	30.48 mm
L1(인치)	1.2 "
L2(mm)	3.81 mm
L2(인치)	0.15 "
행 수	1
핀 시리즈 수량	1
정격 단면적	6 mm²
DIN VDE 57 106에 따른 터치 안전 보호	손가락 터치 안전
DIN VDE 0470에 따른 터치 안전 보호	IP 20
볼륨 저항	4.50 mΩ
코딩 가능	예
탈피 길이	12 mm
스크류드라이버 블레이드	0.6 x 3.5
플러그 주기	25

자재 데이터

절연재	PA GF
컬러 코드	검정
컬러 차트(유사)	RAL 9011과 유사
절연재 그룹	II
CTI(Comparative Tracking Index, 비교 추적 지수)	≥ 500
UL 94 가연성 등급	V-0
접점 재질	구리 합금
접점 표면	주석 도금
플러그 접점의 레이어 구조	6...8 µm Sn 광택
보관 온도, 최소	-40 °C
보관 온도, 최대	70 °C
작동 온도, 최소	-50 °C
작동 온도, 최대	125 °C
온도 범위, 설치, 최소	-25 °C
온도 범위, 설치, 최대	125 °C

결선에 적합한 컨덕터

클램프 범위, 최소	0.5 mm²
클램프 범위, 최대	6 mm²
단선, 최소 H05(07) V-U	0.5 mm²
단선, 최대 H05(07) V-U	6 mm²
연선, 최소 H05(07) V-K	0.5 mm²
연선, 최대 H05(07) V-K	6 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최소	0.5 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최대	6 mm²
와이어 엔드 페룰 포함, DIN 46228 pt 1, 최소	0.5 mm²
페럴 포함, DIN 46228 pt 1, 최대	6 mm²
클램프형 도체	도체 결선 단면적: 유형: 미세 와이어 정격: 0.5 mm² 와이어 종단 페룰: 탈피 길이: 정격: 14 mm 권장 와이어 종단 페룰: 1076980000 도체 결선 단면적: 유형: 미세 와이어 정격: 1 mm² 와이어 종단 페룰: 탈피 길이: 정격: 15 mm 권장 와이어 종단 페룰: 9025930000 도체 결선 단면적: 유형: 미세 와이어 정격: 1.5 mm² 와이어 종단 페룰: 탈피 길이: 정격: 15 mm 권장 와이어 종단 페룰: 9019140000 탈피 길이: 정격: 12 mm 권장 와이어 종단 페룰: 9004060000 도체 결선 단면적: 유형: 미세 와이어 정격: 0.75 mm² 와이어 종단 페룰: 탈피 길이: 정격: 14 mm 권장 와이어 종단 페룰: 9025910000 도체 결선 단면적: 유형: 미세 와이어 정격: 2.5 mm² 와이어 종단 페룰: 탈피 길이: 정격: 14 mm 권장 와이어 종단 페룰: 9019170000 탈피 길이: 정격: 12 mm 권장 와이어 종단 페룰: 0186100000 도체 결선 단면적: 유형: 미세 와이어 정격: 4 mm² 와이어 종단 페룰: 탈피 길이: 정격: 12 mm 권장 와이어 종단 페룰: 0244100000 탈피 길이: 정격: 14 mm 권장 와이어 종단 페룰: 9019200000 도체 결선 단면적: 유형: 미세 와이어 정격: 6 mm² 와이어 종단 페룰: 탈피 길이: 정격: 14 mm 권장 와이어 종단 페룰: 0533500000 탈피 길이: 정격: 12 mm 권장 와이어 종단 페룰: 0191900000
참조 텍스트	플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다 페룰 길이는 제품과 정격 전압에 따라 선택합니다.

IEC 정격데이터

표준에 따라 시험완료	IEC 60664-1 IEC 61984
정격 전류, 극 수(Tu=20°C)	38 A
정격 전류, 최대 극 수(Tu=20°C)	38 A
정격 전류, 극 수(Tu=40°C)	34 A
정격 전류, 최대 극 수(Tu=40°C)	34 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2	1,000 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2	1,000 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3	800 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2	6 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2	8 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3	8 kV
단시간 내전류 저항	3 x 1s, 420 A
연면거리, 분	12.7 mm
최소간격, 분	10.4 mm

UL 1059에 따른 정격 데이터

협회(cURus)	CURUS
인증 번호(cURus)	E60693
정격 전압(사용 그룹 B / UL 1059)	600 V
정격 전압(사용 그룹 C / UL 1059)	600 V
정격 전압(사용 그룹 D / UL 1059)	600 V
정격 전류(사용 그룹 B / UL 1059)	35 A
정격 전류(사용 그룹 C / UL 1059)	35 A
정격 전류(사용 그룹 D / UL 1059)	5 A
와이어 단면적, AWG, 최소	AWG 24
와이어 단면적, AWG, 최대	AWG 8
승인값 참조	사양은 최대값, 상세정보 - 승인서 참조

패키징

패키징	박스
VPE 길이	338 mm
VPE 폭	130 mm
VPE 높이	54 mm

기술 데이터

피치(mm 단위) (신호)	3.81 mm
피치(인치 단위) (신호)	0.15 inch
폴 수 (신호)	4
L2(mm)	3.81 mm
L2(인치)	0.15 "
열 수 (신호)	2
접촉 재질 (신호)	CuMg
접촉면 (신호)	주석 도금
플러그 접점의 레이어 구조 (신호)	1-3 µ Ni / 4-8 µ Sn
과전압 등급/오염 심각도 II/2에 대한 정격 전압 (신호)	400 V
과전압 등급/오염 심각도 III/2에 대한 정격 전압 (신호)	320 V
과전압 등급/오염 심각도 III/3에 대한 정격 전압 (신호)	200 V
과전압 등급/오염 심각도 II/2에 대한 정격 충격 전압 (신호)	4 kV
과전압 등급/오염 심각도 III/2에 대한 정격 충격 전압 (신호)	4 kV
과전압 등급/오염 심각도 III/3에 대한 정격 충격 전압 (신호)	4 kV
단시간 내전류 저항 (신호)	3 x 1s, 80 A
정격 전압(사용 그룹 B / CSA) (신호)	300 V
정격 전압(사용 그룹 C / CSA) (신호)	50 V
정격 전압(사용 그룹 D / CSA) (신호)	300 V
정격 전류 (사용 그룹 B / CSA) (신호)	9 A
정격 전류 (사용 그룹 C / CSA) (신호)	9 A
정격 전류 (사용 그룹 D / CSA) (신호)	9 A
와이어 결선 단면적 AWG (신호)	AWG 24...AWG 16
정격 전압(사용 그룹 B / UL 1059] (신호)	300 V
정격 전압(사용 그룹 C / UL 1059] (신호)	50 V
정격 전압(사용 그룹 D / UL 1059] (신호)	300 V
정격 전류 (사용 그룹 B / UL 1059) (신호)	5 A
정격 전류 (사용 그룹 C / UL 1059) (신호)	5 A
정격 전류 (사용 그룹 D / UL 1059) (신호)	5 A
커넥터 단면적 (신호)	AWG 26...AWG 16

결선 가능한 컨덕터 - 하이브리드

클램프 범위, 정격 결선 (전원)	0.5...10 mm²
클램프 범위, 정격 결선 (신호)	0.2...1.5 mm²
커넥터 단면적 (전원)	AWG 24...AWG 8
커넥터 단면적 (신호)	AWG 26...AWG 16
단선, H05(07) V-U (전원)	0.5...10 mm²
단선, H05(07) V-U (신호)	0.14...1.5 mm²
연선, H05(07) V-K (전원)	0.5...6 mm²
연선, H05(07) V-K (신호)	0.14...1.5 mm²
슬리브 포함 와이어 종단 채용 (전원)	0.5...6 mm²
DIN 46 228/4 규격 슬리브 포함 와이어 종단 채용 (신호)	0.25...1.5 mm²
DIN 46 228/1 규격 와이어 종단 페룰 채용 (전원)	0.5...6 mm²
DIN 46 228/1 규격 와이어 종단 페룰 채용 (신호)	0.25...1.5 mm²

중요 참고 사항

IPC 준수

적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.

참고 사항

기술 사양은 전원 접점 참조

신호 접점의 기술 데이터: 50V / 5A, 탈피 길이: 8mm

요청 시 추가 variant

정격 단면적 기준 정격 전류 및 최소 폴 수.

DIN 46228/4 규격 플라스틱 슬리브 포함 와이어 종단 페룰

DIN 46228/1 규격 플라스틱 슬리브 미포함 와이어 종단 페룰

정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.

요청 시 추가 폴 컴비네이션

IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.

평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관
