속성

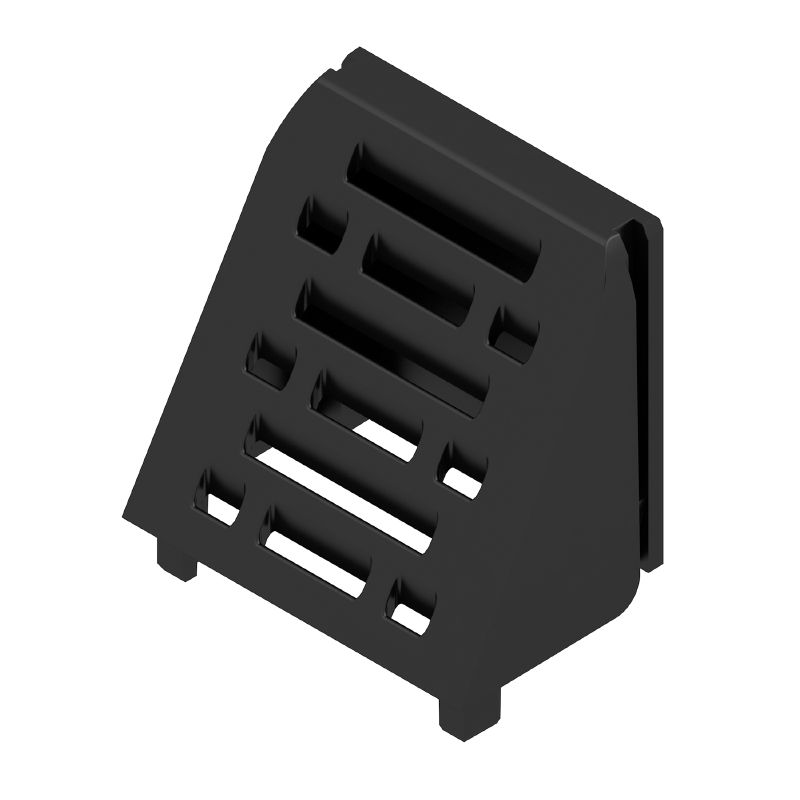

| 버전 | 후드, OMNIMATE 하우징 - 시리즈 CH20M 검정, 측면 요소 커버, 너비: 22.5 mm |
| 주문 번호 | 1221310000 |
| 유형 | CH20M AD SHL 5.00/04 BK 2010 |
| GTIN(EAN) | 4050118004830 |
| 수량 | 50 items |
| 깊이 | 14.6 mm |
| 깊이 (인치) | 0.575 inch |
| 높이 | 23.7 mm |
| 높이 (인치) | 0.933 inch |
| 너비 | 22.5 mm |
| 폭 (인치) | 0.886 inch |
| 순중량 | 1.61 g |
| 작동 온도 범위 | -40 °C...120 °C |
| 습도 | 5 - 93 % 상대 습도, Tu = 40°C, 비응축 |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| REACH SVHC | No SVHC above 0.1 wt% |
| CTI(Comparative Tracking Index, 비교 추적 지수) | 600 ≤ CTI |
| UL 94 가연성 등급 | V-0 |
| 재질 | 플라스틱 |
| 절연재 | PA 66 GF 30 |
| 절연재 그룹 | I |
| 표면 마감 | 미처리 |
| 보호 등급 | IP20(설치 상태) |
| 캡슐화 옵션 | 아니요 |
| 컬러 차트(유사) | RAL 9011과 유사 |
| 컬러 코드 | 검정 |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_52125) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1221310000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1221310000) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 7.0 | EC001031 |
| ETIM 8.0 | EC001031 |
| ETIM 9.0 | EC001031 |
| ECLASS 11.0 | 27-18-27-92 |
| ECLASS 12.0 | 27-18-27-92 |
| ECLASS 13.0 | 27-19-06-05 |
| ECLASS 14.0 | 27-19-06-05 |
| ROHS | 준수 |
