속성
| 버전 | CUBESERIES, 릴레이, 접점 개수: 2, CO 접점 AgNi, 정격 제어 전압: 48 V DC, 연속 전류: 8 A, 플러그인 결선, 테스트 버튼 사용 가능: No |
| 주문 번호 | 3052440000 |
| 유형 | CRI20048 |
| GTIN(EAN) | 4099987022286 |
| 수량 | 10 items |

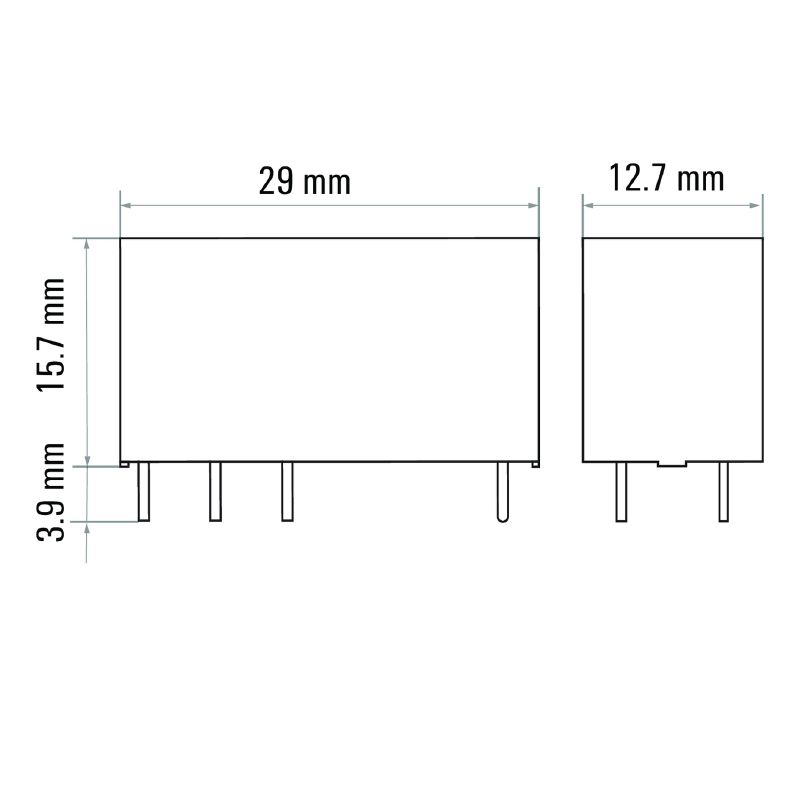

| 깊이 | 15.7 mm |
| 깊이 (인치) | 0.618 inch |
| 높이 | 29 mm |
| 높이 (인치) | 1.142 inch |
| 너비 | 12.7 mm |
| 폭 (인치) | 0.5 inch |
| 순중량 | 14 g |
| 보관 온도 | -40 °C...85 °C |
| 작동 온도 | -20 °C...70 °C |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 인증 번호(cURus) | E223474 |
| 정격 제어 전압 | 48 V DC |
| 정격 전류 DC | 8.3 mA |
| 전원 정격 | 400 mW |
| 코일 저항 | 5700 Ω ± 10 % |
| 상태 표시기 | 아니요 |
| 정격 스위칭 전압 | 250 V AC |
| 연속 전류 | 8 A |
| 정격 부하 시 최대 스위칭 주파수 | 0.1 Hz |
| 최대 스위칭 전압, AC | 250 V |
| 최대 스위칭 전압, DC | 250 V |
| 최소 스위칭 전력 |
10 mA @ 12 V
100 mA @ 5 V |
| AC 스위칭 용량(저항), 최대 | 2000 VA |
| DC 스위칭 용량(저항), 최대 | 192 W @ 24 V |
| 켜기 지연 | ≤ 12 ms |
| 끄기 지연 | ≤ 6 ms |
| 접점 유형 | 2 CO 접점 (AgNi) |
| 기계적 서비스 수명 | 3 x 107 스위칭 사이클 |
| 작동 고도 |
≤ 2000 m
해발 |
| 테스트 버튼 사용 가능 | No |
| 기계적 스위치 위치 표시 | 아니요 |
| 컬러 코드 | 파란색 |
| UL 94 가연성 등급 | V-2 |
| 정격 전압 | 250 V |
| 오염 심각도 | 3 |
| 서지 전압 범주 | III |
| 제어 측면 - 부하 측면에 대한 기중 거리 및 연면 거리 | ≥ 10 mm |
| 제어 측면 - 부하 측면에 대한 절연 강도 | 5 kVeff / 1 분 |
| 인근 접점의 절연 강도 | 2.5 KVeff / 1 분 |
| 개방 접점의 절연 강도 | 1 kVeff / 1 min |
| 임펄스 내전압 | 4 kV(1.2/50 µs) |
| 인증 번호(CSA) | 607178-80219312 |
| 인증 번호(cURus) | E223474 |
| 와이어 결선 방식 | 플러그인 결선 |
| 피치(mm)(P) | 5 mm |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_321228) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001437 |
| ETIM 7.0 | EC001437 |
| ETIM 8.0 | EC001437 |
| ETIM 9.0 | EC001437 |
| ECLASS 9.0 | 27-37-16-01 |
| ECLASS 9.1 | 27-37-16-01 |
| ECLASS 10.0 | 27-37-16-01 |
| ECLASS 11.0 | 27-37-16-01 |
| ECLASS 12.0 | 27-37-16-01 |
| ECLASS 13.0 | 27-37-16-01 |
| ECLASS 14.0 | 27-37-16-01 |
| 인증 |   |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(cURus) | E223474 |
