DRMKIT 24VDC 4CO LD/PB
제품 이미지
그림과 유사
DRMKIT 24VDC 4CO LD/PB

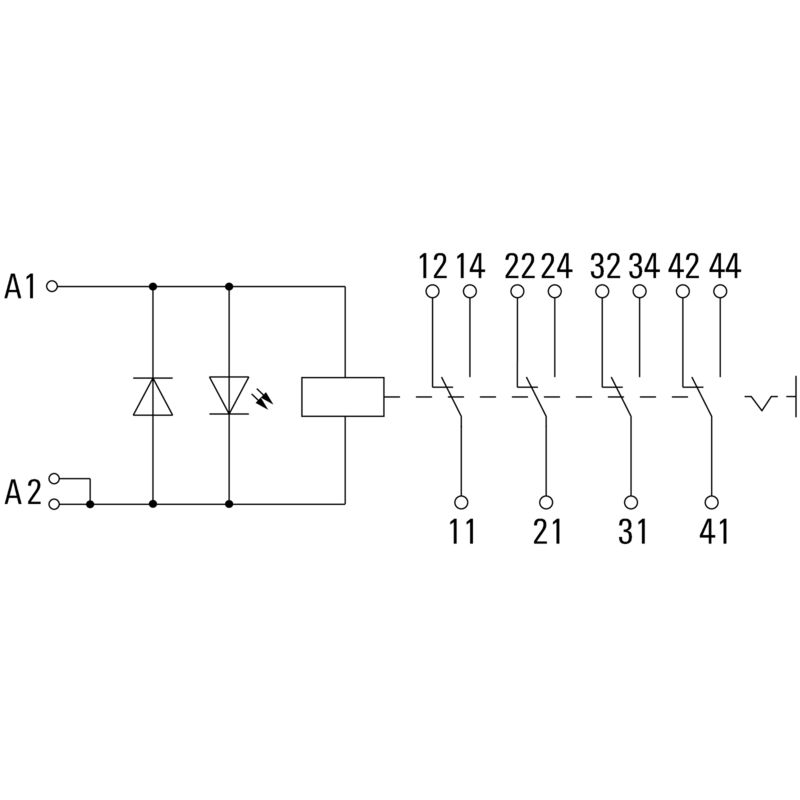

배선도
DRMKIT 24VDC 4CO LD/PB
Graph
DC 부하 한계 커브
저항성 부하
DRMKIT 24VDC 4CO LD/PB
Graph
전기 서비스 수명
DRMKIT 24VDC 4CO LD/PB
Graph
감소 곡선
DRMKIT 24VDC 4CO LD/PB
Graph
DC 작동 전압 범위
DRMKIT 24VDC 4CO LD/PB
Dimensional drawing
DRMKIT 24VDC 4CO LD/PB
Miscellaneous
유형 코드

DRMKIT 24VDC 4CO LD/PB

D-SERIES DRM, Módulo de relé, Número de contactos: 4, Contacto conmutado AgNi flash bañado en oro, Tensión de mando nominal: 24 V DC, Intensidad permanente: 5 A, Conexión brida-tornillo, Pulsador de prueba disponible: Sí

항목 번호 1542510000
컨피규레이터에서 열기
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 15 개별 부품 4 관련 제품 8
Agréments Datos generales para pedido Dimensions and weights Temperaturas Environmental Product Compliance Côté commande 부하 측 Allmänna uppgifter 절연 조정 A jóváhagyások / szabványok további részletei Datos de conexión 분류

Agréments

인증
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
준수

Datos generales para pedido

버전
D-SERIES DRM, Módulo de relé, Número de contactos: 4, Contacto conmutado AgNi flash bañado en oro, Tensión de mando nominal: 24 V DC, Intensidad permanente: 5 A, Conexión brida-tornillo, Pulsador de prueba disponible: Sí
주문 번호
1542510000
유형
DRMKIT 24VDC 4CO LD/PB
GTIN(EAN)
4050118347302
수량
10 items

Dimensions and weights

깊이
66.8 mm
Profondità (pollici)
2.63 inch
높이
79.9 mm
높이 (인치)
3.146 inch
너비
27.2 mm
폭 (인치)
1.071 inch
순중량
93.35 g

Temperaturas

보관 온도
-40 °C...70 °C
주변 온도
-40 °C…60 °C

Environmental Product Compliance

RoHS 준수 상태
Compliant without exemption
REACH SVHC
0.1 wt% 이상의 SVHC 없음

Côté commande

정격 제어 전압
24 V DC
정격 전류 DC
36.9 mA
전원 정격
0.9 W
코일 저항
630 Ω ± 10 %
상태 표시기
Zöld világítódióda
Схема защиты
Frihjulsdiod

부하 측

정격 스위칭 전압
250 V AC
연속 전류
5 A
정격 부하 시 최대 스위칭 주파수
0.1 Hz
최대 스위칭 전압, AC
250 V
최소 스위칭 전력
10 mA @ 12 V
100 mA @ 5 V
유입 전류
10 A / 50 ms
AC 스위칭 용량(저항), 최대
1250 VA
DC 스위칭 용량(저항), 최대
120 W @ 24 V
켜기 지연
<20 ms
끄기 지연
<20 ms
접점 유형
4 CO 접점 (AgNi 플래시 금도금)
기계적 서비스 수명
20 x 106 스위칭 사이클

Allmänna uppgifter

장착 레일
TS 35
테스트 버튼 사용 가능
예
테스트 버튼 버전
락킹 테스트 버튼
순시 테스트 버튼
기계적 스위치 위치 표시
예
컬러 코드
검정
UL94 가연성 등급 구성요소
  • 구성요소:
    하우징
  • UL94 가연성 등급:
    V-2
  • 구성요소:
    마운팅 풋
  • UL94 가연성 등급:
    HB
  • 구성요소:
    고정 클립
  • UL94 가연성 등급:
    HB
  • 구성요소:
    릴레이 커버
  • UL94 가연성 등급:
    V-2
  • 구성요소:
    릴레이 베이스플레이트
  • UL94 가연성 등급:
    V-0
  • 구성요소:
    릴레이 상태 표시기
  • UL94 가연성 등급:
    HB
  • 구성요소:
    릴레이 테스트 버튼
  • UL94 가연성 등급:
    HB

절연 조정

정격 전압
250 V
오염 심각도
2
서지 전압 범주
III
절연재 그룹
c
제어 측면 - 부하 측면에 대한 기중 거리 및 연면 거리
≥ 5.5 mm
제어 측면 - 부하 측면에 대한 절연 강도
1.8 kVeff / 1 분
인근 접점의 절연 강도
1 kVeff / 1 min
개방 접점의 절연 강도
1 kVeff / 1 min
임펄스 내전압
4.8 kV(1.2/50 µs)
보호 등급
IP20

A jóváhagyások / szabványok további részletei

Nr certyfikatu (cURus) przekaźnik
E312083
인증 번호(cURus) 베이스
E312083

Datos de conexión

와이어 결선 방식
Screw connection
탈피 길이, 정격 결선
7 mm
조임 토크, 최소
0.5 Nm
조임 토크, 최대
0.7 Nm
클램프 범위, 최소
0.5 mm²
클램프 범위, 최대
2.5 mm²
와이어 단면, 솔리드, 최소
0.5 mm²
와이어 단면, 솔리드, 최대
2.5 mm²
와이어 결선 단면, 가는 꼬임, 최소
0.5 mm²
와이어 결선 단면, 가는 꼬임, 최대
2.5 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최소
0.5 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최대
2.5 mm²
컨덕터 단면, 연선, AEH(DIN 46228-1), 최소
0.5 mm²
컨덕터 단면, 연선, AEH(DIN 46228-1), 최대
2.5 mm²
와이어 결선 단면적, 가는 꼬임, 두 개의 클램프 가능 와이어, 최소
0.5 mm²
Průřez vodiče, jemně stáčený, dva přisvorkované vodiče, max.
1 mm²
블레이드 크기
size PH1

분류

ETIM 8.0
EC001437
ETIM 9.0
EC001437
ETIM 10.0
EC001437
ECLASS 14.0
27-37-16-01
ECLASS 15.0
27-37-16-01
