속성

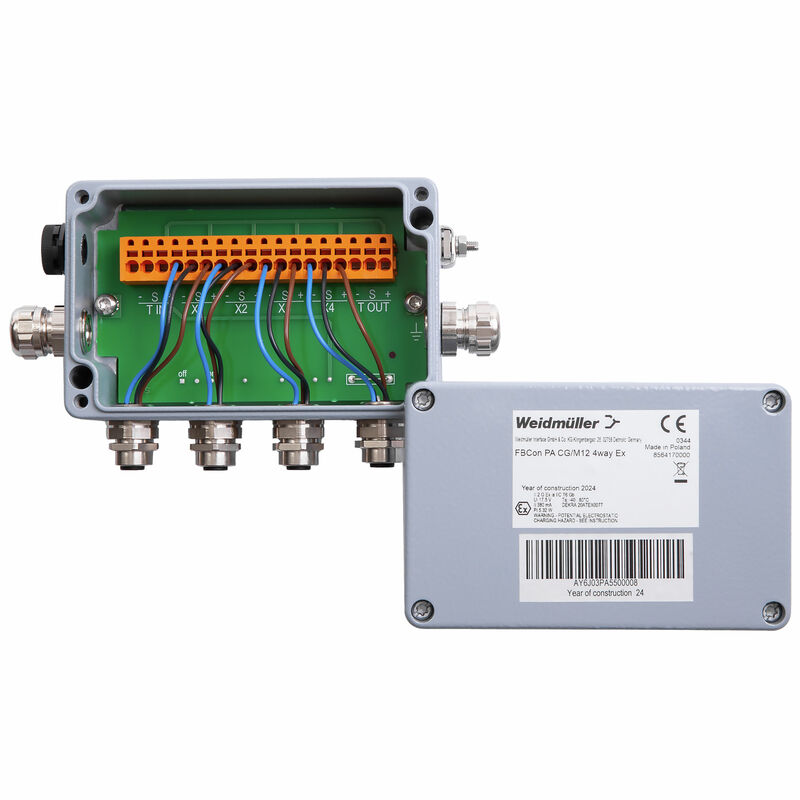

| 버전 | Ex 애플리케이션 EEx(ia)용 표준 분배기, 4-웨이 분배기 EEx, IP66 |
| 주문 번호 | 8564170000 |
| 유형 | FBCON PA CG/M12 4WAY EX |
| GTIN(EAN) | 4032248238545 |
| 수량 | 1 items |
| 깊이 | 34 mm |
| 깊이 (인치) | 1.339 inch |
| 높이 | 37 mm |
| 높이 (인치) | 1.457 inch |
| 너비 | 80 mm |
| 폭 (인치) | 3.15 inch |
| 길이 | 125 mm |
| 길이 (인치) | 4.921 inch |
| 순중량 | 652 g |
| 보관 온도 | -40 °C...80 °C |
| 주변 온도 | -40 °C...80 °C |
| 작동 온도 | -40 °C...80 °C |
| SIL(IEC 61508 준수) | 없음 |
| RoHS 준수 상태 | 준수, 예외 존재 |
| RoHS 면제(해당되거나 알려진 경우) | 6bI, 6c, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 3a5f5913-76fc-4ff5-8563-4463f80bbe02 |
| 결선 유형 PE | M12 Spur Line |
| 배전 유형 | 4-웨이 분배기 EEx |
| 버스 시스템 |
Profibus-PA
Foundation Fieldbus |
| 보호 등급 | IP66 |
| 오염 심각도 | 2 |
| 장착 유형 |
표면 장착
전면 장착 |
| 접점 소켓 수 | 4 |
| 접점 재질 | CuZnAu |
| 접점 캐리어 재질 | 황동 |
| 컨덕터 O.D., 최대 | 9.5 mm |
| 컨덕터 O.D., 최소 | 5.5 mm |
| 케이블 인입 |
황동 케이블 글랜드
분기선 M12 |
| 하우징 기본 재질 |
알루미늄
AISi12 |
| 하우징 디자인 | 압력 보상 요소 포함 |
| 승인/인증/적합성 문서 | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_300991) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_317603) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8564170000) |
| 제품 변경 통지 | [20220208 Technical change to FBCon field distributors (passive, with aluminum housings)](https://mdcop.weidmueller.com/mediadelivery/asset/900_251153) |
| 소프트웨어 | [WI-Segment-Calculator](https://mdcop.weidmueller.com/mediadelivery/asset/900_90759) |
| 사용자 문서 |
[Instruction sheet](https://mdcop.weidmueller.com/mediadelivery/asset/900_35887)
[Application-Guide-Planning and installing Fieldbus networks-using-FBCon_english_deutsch](https://mdcop.weidmueller.com/mediadelivery/asset/900_90760) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC001604 |
| ETIM 7.0 | EC001604 |
| ETIM 8.0 | EC001604 |
| ETIM 9.0 | EC001604 |
| ECLASS 9.0 | 27-24-26-08 |
| ECLASS 9.1 | 27-24-26-08 |
| ECLASS 10.0 | 27-24-26-08 |
| ECLASS 11.0 | 27-24-26-08 |
| ECLASS 12.0 | 27-44-01-11 |
| ECLASS 13.0 | 27-44-01-11 |
| ECLASS 14.0 | 27-44-01-11 |
| 인증 |    |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(cULus) | E141197 |
