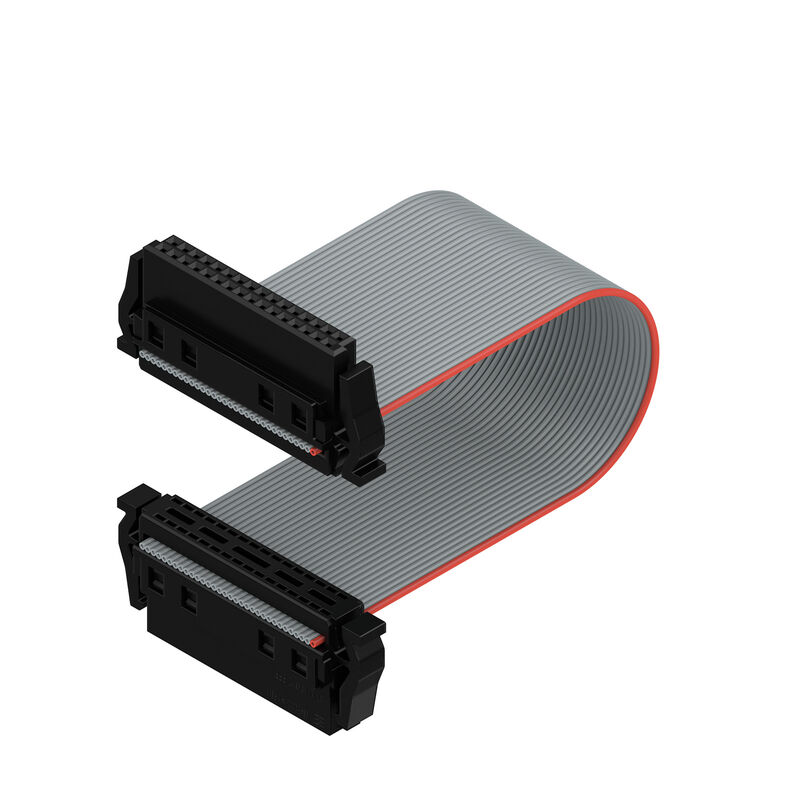

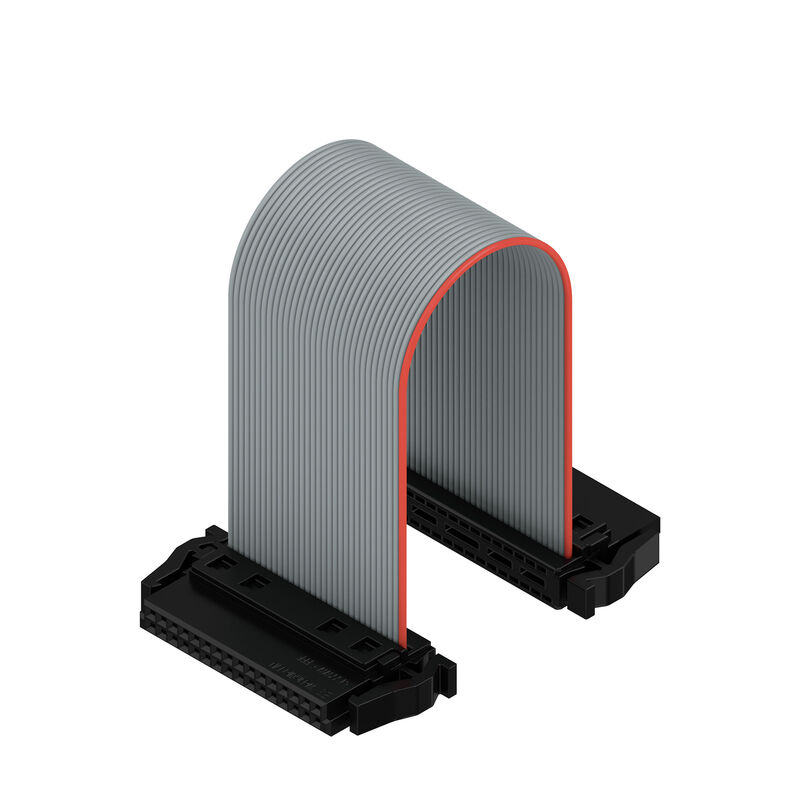

FC10 PN/32A S1 B BX
Zdjęcie produktu
FC10 PN/32A S1 B BX
Zdjęcie produktu
FC10 PN/32A S1 B BX
FC10 PN/32A S1 B BX
FC10 PN/32A S1 B BX

FC10 PN/32A S1 B BX

Ten produkt będzie wkrótce niedostępny.

Ostatnia data zamówienia: /Date(1798671600000)/

Złącze wtykowe do druku, wtyk żeński, Raster w mm (P): 1.27 mm, Liczba biegunów: 32, skrzynia

Nr. produktu 2827120000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Produkty pokrewne 27
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Zgodność produktu z wymogami środowiska naturalnego Parametry systemu Données des matériaux Przewody pasujące do złącza Rated data acc. to IEC Упаковка Ważna informacja Klasyfikacje

Dopuszczenia

ROHS
Zgodny

Ogólne dane zamówieniowe

Wersja
Złącze wtykowe do druku, wtyk żeński, Raster w mm (P): 1.27 mm, Liczba biegunów: 32, skrzynia
Nr zam.
2827120000
Typ
FC10 PN/32A S1 B BX
GTIN (EAN)
4064675363729
VPE
10 szt.
parametry produktu
IEC: / 1.9 A
UL:
opakowanie
skrzynia

Wymiary i masa

Długość
12,2 mm
Długość (cale)
0,48 inch
Peso neto
7,5 g

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Parametry systemu

Rodzina produktów
Sygnał OMNIMATE - płytka do płytki
Rodzaj przyłącza
Złącze płytka-kabel (IDC)
Metoda wykonywania złącz
Zacisk IDC
Długość kabla
100 mm
Raster w mm (P)
1,27 mm
Raster w calach (P)
0,05 "
Leiterabgangsrichtung
90°/270°
Número de polos
32
Liczba rzędów
2
Número de filas de polos
2
Stopień ochrony
IP20
Résistance de passage
<25 mΩ
Cykle wpinania
500
Siła wtykania/biegun, maks.
0,6 N
Siła ciągnięcia / biegun, maks.
0,6 N

Données des matériaux

Materiał izolacyjny
LCP
Farbe
szary
Farbtabelle (ähnlich)
RAL 7035
Isolationswiderstand
≥ 20 MΩ
Moisture Level (MSL)
1
Klasa palności wg UL 94
V-0
podstawowy materiał styku
stop miedzi
Materiał styków
Stop Cu
Surface du contact
Ni/Au
Struktura warstwowa wtyku
≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-20 °C
Temperatura pracy, max.
105 °C

Przewody pasujące do złącza

przekrój przyłącza przewodu AWG, min.
AWG 30/1, 30/7
przekrój przyłączeniowy przewodu AWG, maks.
AWG 30/1, 30/7

Rated data acc. to IEC

Prąd znamionowy, min. liczba biegunów (Tu=20°C)
1,9 A
Bemessungsstrom, max. Polzahl (Tu=40°C)
1,65 A
Odstęp izolacyjny powietrzny, min.
0,4 mm
Povrchová vzdálenost, min.
0,4 mm

Упаковка

opakowanie
Box
Długość VPE
230 mm
Szerokość VPE
85 mm
Wysokość VPE
38 mm

Ważna informacja

Zgodność IPC
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.

Klasyfikacje

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
