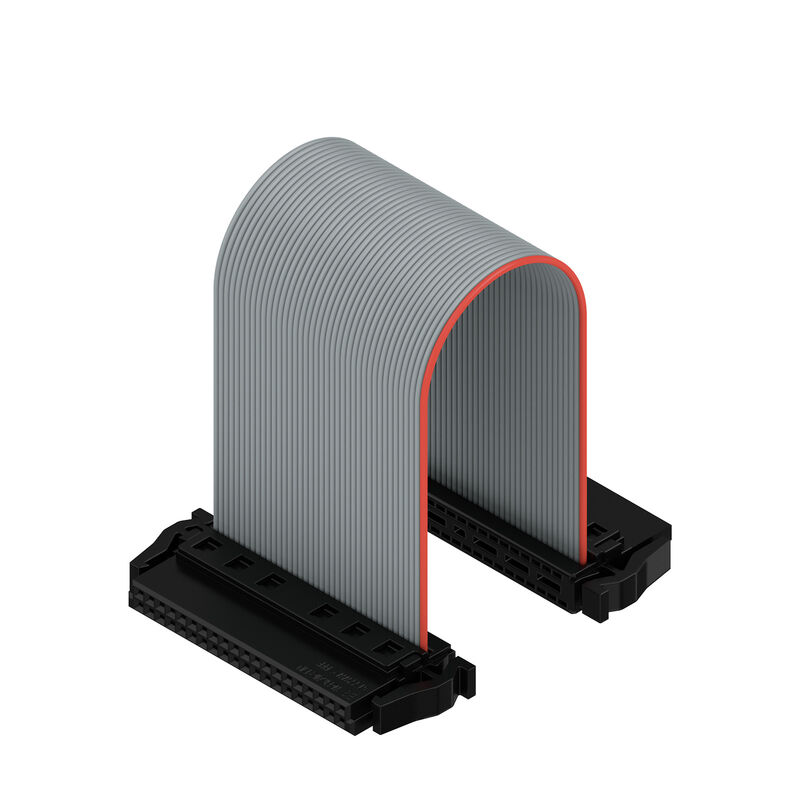

Produktillustration
FC10 TN/40A S1 B BX

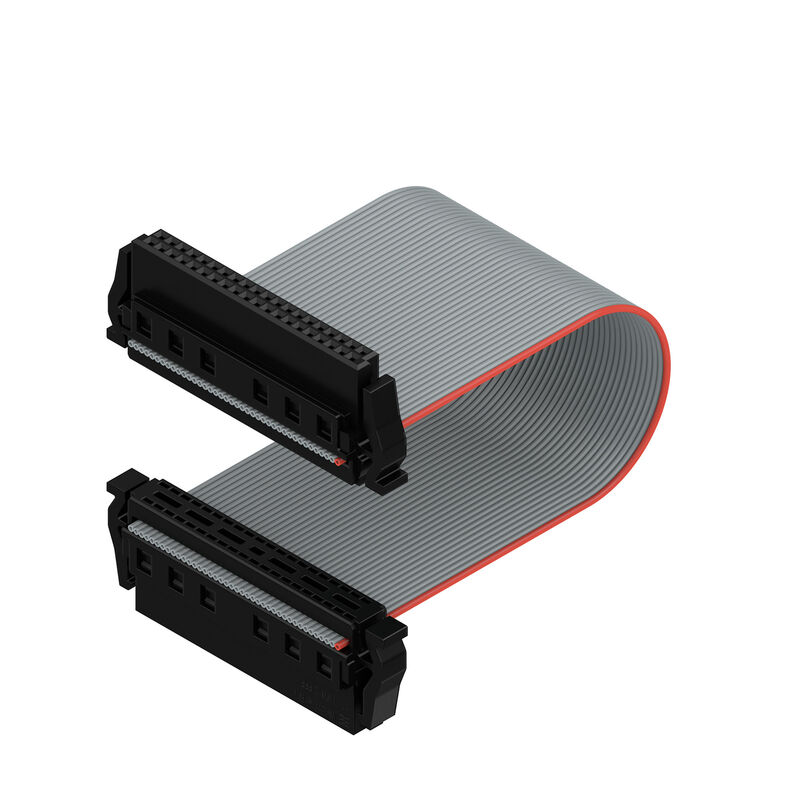

Produktillustration
FC10 TN/40A S1 B BX
FC10 TN/40A S1 B BX
FC10 TN/40A S1 B BX

FC10 TN/40A S1 B BX

Denna produkt är snart inte tillgänglig längre.

Sista orderdatum: /Date(1798671600000)/

Złącze wtykowe do druku, wtyk żeński, Raster w mm (P): 1.27 mm, Liczba biegunów: 40, skrzynia

Produkt-ID 2827210000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Använda produkter 27
Godkännanden Ogólne dane zamówieniowe Mått och vikter Environmental Product Compliance System Parameters Material data Anslutningsbara ledare IEC 정격데이터 Packing Ważna informacja Классификации

Godkännanden

ROHS
Uppfyllelse

Ogólne dane zamówieniowe

Versione
Złącze wtykowe do druku, wtyk żeński, Raster w mm (P): 1.27 mm, Liczba biegunów: 40, skrzynia
N. d’ordine
2827210000
Tipo
FC10 TN/40A S1 B BX
GTIN (EAN)
4064675363811
CPZ
10 items
Produktparametrar
IEC: / 1.9 A
UL:
Förpackning
Box
Stato consegna
Denna artikel kommer inte längre att finnas i framtiden.
Sista orderdatum
/Date(1798671600000)/

Mått och vikter

Peso netto
8 g

Environmental Product Compliance

Stato conformità RoHS
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

System Parameters

Famiglia prodotti
OMNIMATE Signal - Board-to-Board
Tipo di collegamento
Соединение путем прорезания изоляции (IDC)
Tecnica di collegamento cavi
IDC-plint
Kabellängd
100 mm
Passo in mm (P)
1,27 mm
Delning i tum (P)
0,05 "
Direzione d'uscita del conduttore
90°/270°
Numero di poli
40
quantità di file
2
Numero di serie di poli
2
Skyddsklass
IP20
Resistenza di passaggio
<25 mΩ
Stickcykler
500
Max. instickskraft/pol
0,6 N
Max. dragkraft/pol
0,6 N

Material data

Materiale isolante
LCP
Colori
szary
Tabella dei colori (simile)
RAL 7035
Resistenza d'isolamento
≥ 20 MΩ
Moisture Level (MSL)
1
Brännbarhetsklass enligt UL 94
V-0
Kontaktgrundmaterial
Kopparlegering
Kontaktmaterial
Cu-legering
Superficie dei contatti
Ni/Au
Skiktstruktur för stiftkontakten
≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Driftstemperatur, min.
-40 °C
Driftstemperatur, max
125 °C

Anslutningsbara ledare

Sezione di collegamento cavo AWG, min.
AWG 30/1, 30/7
Sezione di collegamento cavo AWG, max.
AWG 30/1, 30/7

IEC 정격데이터

Corrente di dimensionamento, numero minimo di poli (Tu=20 °C)
1,9 A
Distanza in aria, min.
0,4 mm
Distanza superficiale, min.
0,4 mm

Packing

Imballaggio
Box
Lunghezza VPE
155 mm
Larghezza VPE
64 mm
Altezza VPE
38 mm

Ważna informacja

Conformità IPC
Zgodność: produkty są projektowane, wytwarzane oraz dostarczane zgodnie z uznanymi normami międzynarodowymi, właściwości produktów są zgodne z gwarantowanymi w karcie katalogowej lub ich jakość wykonania jest zgodna z wymogami klasy 2 wg IPC-A-610. Na życzenie mogą być ocenione dalsze wymagania dotyczące produktów.

Классификации

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
