FMH3 S1/80V F1 B RL

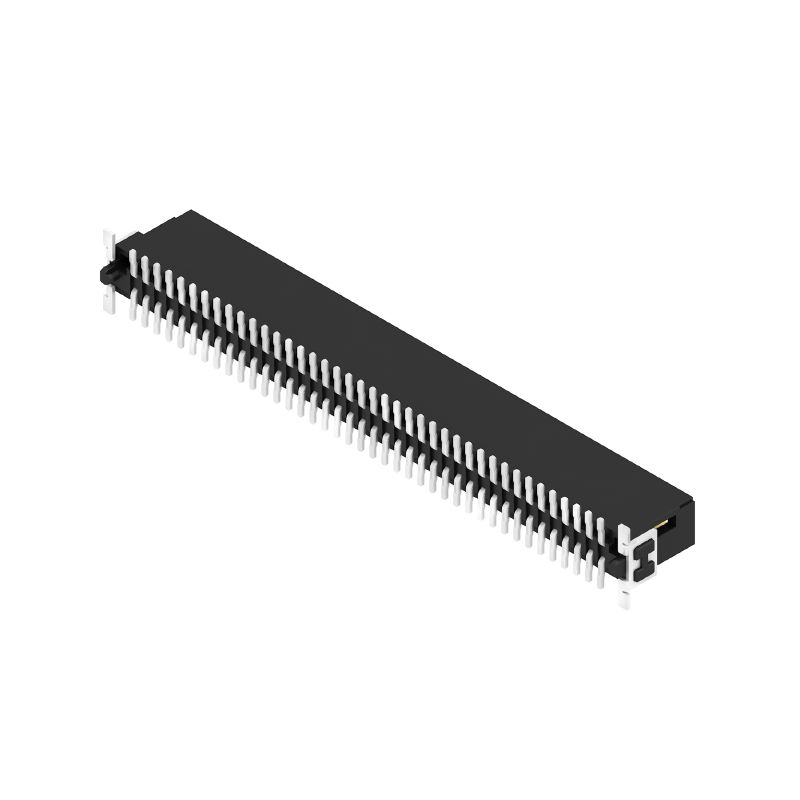

Zdjęcie produktu
FMH3 S1/80V F1 B RL
Zdjęcie produktu
FMH3 S1/80V F1 B RL
Rysunek wymiarowany
FMH3 S1/80V F1 B RL
Rysunek szczegółowy
FMH3 S1/80V F1 B RL
Krzywa obciążalności prądowej
FMH3 S1/80V F1 B RL

FMH3 S1/80V F1 B RL

NYÁK dugaszoló csatlakozó, tűs érintkezősor, SMD-forrasztott csatlakozás, Raszter mm-ben (P): 1.27 mm, Pólusszám: 80, 180°, Tape

Nr. produktu 2747150000
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Jest odpowiednikiem 4 Produkty pokrewne 9
Osvědčení Informations générales de commande Dimensions and weights Conformité environnementale du produit System specifications Werkstoffdaten Datos nominales conformes a IEC Dane znamionowe wg UL 1977 Packing Important note Klasyfikacje

Osvědčení

Dopuszczenia
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Zgodny
UL File Number Search
[Witryna UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (cURus)
E92202

Informations générales de commande

Wersja
NYÁK dugaszoló csatlakozó, tűs érintkezősor, SMD-forrasztott csatlakozás, Raszter mm-ben (P): 1.27 mm, Pólusszám: 80, 180°, Tape
Nr zam.
2747150000
Typ
FMH3 S1/80V F1 B RL
GTIN (EAN)
4064675001096
Ilość
280 szt.
parametry produktu
IEC: / 2.8 A
UL: 150 V
opakowanie
Tape

Dimensions and weights

Głębokość
7,4 mm
Głębokość (cale)
0,291 inch
Wysokość
9,1 mm
Wysokość (cale)
0,358 inch
Szerokość
55,88 mm
Szerokość (cale)
2,2 inch
Masa netto
7,964 g

Conformité environnementale du produit

Status zgodności z dyrektywą RoHS
Conforme sans exemption
REACH SVHC
Bez SVHC powyżej 0,1 wt%

System specifications

Rodzina produktów
OMNIMATE Signal - Carte-à-Carte
Rodzaj przyłącza
Kretskortanslutning
montaż na płytce drukowanej
Przyłacze lutowane SMD
Raster w mm (P)
1,27 mm
Raster w calach (P)
0,05 "
kąt odejścia
180°
Liczba biegunów
80
liczba kołków lutowanych na biegun
1
Współpłaszczyznowość:
0,1 mm
Liczba rzędów
1
liczba rzędów z biegunami
2
Stopień ochrony
IP20
Rezystancja skrośna
<25 mΩ
Cykle wpinania
500
Siła wtykania/biegun, maks.
0,6 N
Siła ciągnięcia / biegun, maks.
0,6 N

Werkstoffdaten

Materiał izolacyjny
LCP
Barwny
черный
Tabela kolorów (podobny)
RAL 9011
grupa materiałów izolacyjnych
IIIa
Opór izolacji
≥ 10¹⁰ Ω
Moisture Level (MSL)
1
Klasa palności wg UL 94
V-0
podstawowy materiał styku
stop miedzi
Materiał styków
Stop Cu
Powierzchnia styku
Złoto na niklu
Struktura warstwowa wtyku
≥ 2 µm Ni / ≥ 0.4 µm PdNi / ≥ 0.05 µm Au
Temperatura magazynowania, min.
-40 °C
Temperatura magazynowania, max.
70 °C
Temperatura pracy, min.
-55 °C
Temperatura pracy, max.
125 °C

Datos nominales conformes a IEC

Prąd znamionowy, min. liczba biegunów (Tu=20°C)
2,8 A
Odstęp izolacyjny po izolacji, min.
0,4 mm
Odstęp izolacyjny powietrzny, min.
0,4 mm

Dane znamionowe wg UL 1977

Odniesienie do wartości znamionowych
W specyfikacji podano wartości minimalne, szczegóły – patrz certyfikat.
Napięcie znamionowe (UL 1977) (nieaktualne)
150 V

Packing

opakowanie
Tape
Długość VPE
350 mm
Szerokość VPE
345 mm
Wysokość VPE
135 mm

Important note

Zgodność IPC
Conformity: The products are developed, manufactured and delivered according international recognized standards and norms and comply with the assured properties in the data sheet resp. fulfill decorative properties in accordance with IPC-A-610 "Class 2". Further claims on the products can be evaluated on request.

Klasyfikacje

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
