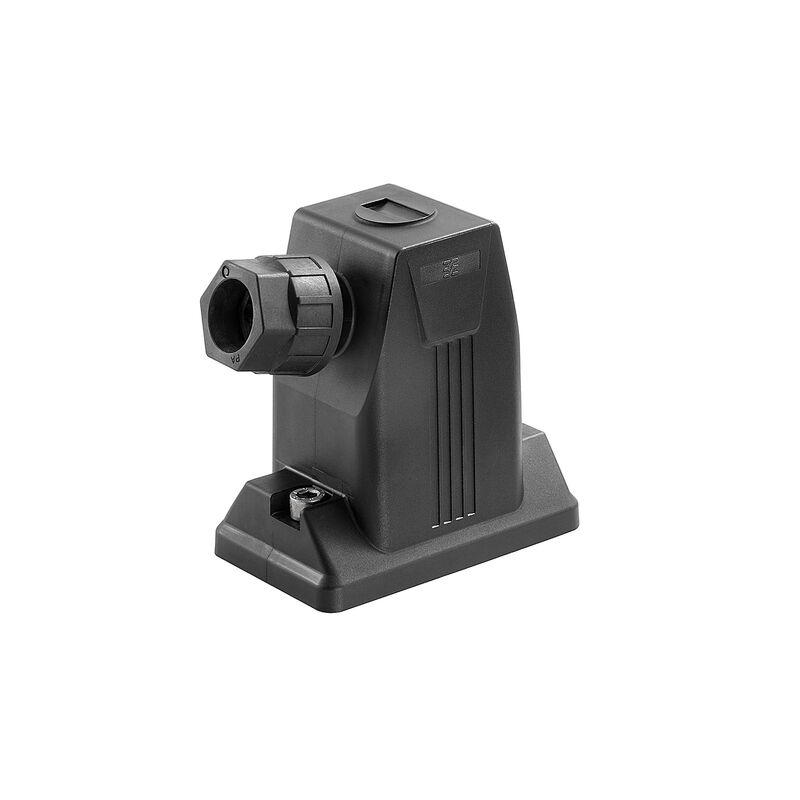

HDCエンクロージャ, サイズ: 3, 保護度合い: IP66 （電源接続時）, IP67（電源接続時）, 側面ケーブル導入口, ねじ, , ケーブル取り入れ口サイズ: M 25

商品番号 2716750000
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
付属品 2 関連製品 3
承認 一般注文データ 寸法と重量 温度 環境製品コンプライアンス ケーブルグランドWMP 寸法 一般データ バージョン 分類

承認

認可
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
適合
UL File Number Search
[UL ウェブサイト](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
証明書番号（cURus）
E223801

一般注文データ

バージョン
HDCエンクロージャ, サイズ: 3, 保護度合い: IP66 （電源接続時）, IP67（電源接続時）, 側面ケーブル導入口, ねじ, , ケーブル取り入れ口サイズ: M 25
注文番号
2716750000
種別
HDC 06B TSS 1M25 WMP
GTIN (EAN)
4050118803624
数量
1  items

寸法と重量

高さ
96  mm
高さ（インチ）
3.78  inch
正味重量
123  g

温度

周囲温度
-40 °C…100 °C

環境製品コンプライアンス

RoHS 対応状況
準拠 (免除なし)
REACH SVHC
No SVHC above 0.1 wt%

ケーブルグランドWMP

ケーブル直径、最小
9  mm
ケーブル直径、最大
17  mm
AF サイズ
26  mm
ケーブル取り入れ口サイズ
M 25

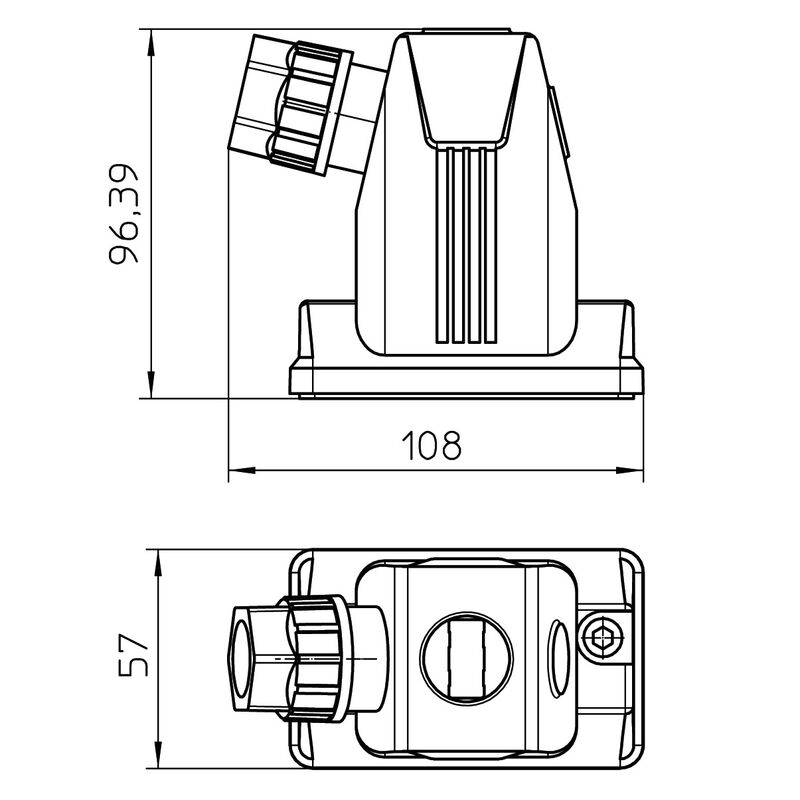

寸法

ケーブル導入口
ケーブルグランド付き
ハウジングBの高さ
96  mm

一般データ

EMC ハウジング
いいえ
UL 94 可燃性等級
V-0
ハウジング主要材質
PA
ロック素子の材質
ステンレススチール、防錆性
保護度合い
IP66 （電源接続時）
IP67（電源接続時）
締付けトルク
3  Nm

バージョン

BG
3
Moduplug®に最適
はい
ケーブルグランド数
1
ケーブル取り入れ口サイズ
M 25
ケーブル導入口
ケーブルグランド付き
サイズ
3
シーリング
NBR
ハウジング設計
側面ケーブル導入口
ロックシステム設計
ねじ
上部 / 底部 / 蓋
上部
側方ケーブル取り入れ口数
1
締付けトルク
3  Nm
色（RAL）
RAL 9011

分類

ETIM 6.0
EC000437
ETIM 7.0
EC000437
ETIM 8.0
EC000437
ETIM 9.0
EC000437
ETIM 10.0
EC000437
ECLASS 9.0
27-44-02-02
ECLASS 9.1
27-44-02-02
ECLASS 10.0
27-44-02-02
ECLASS 11.0
27-44-02-02
ECLASS 12.0
27-44-02-02
ECLASS 13.0
27-44-02-02
ECLASS 14.0
27-44-02-02
ECLASS 15.0
27-44-02-02
