속성
| 버전 | HDC 인클로저, 크기: 7, 보호 등급: IP65 (플러그 컨디션), 측면 케이블 인입, 플러그 하우징, 상단 측면의 측면 록킹 클램프, 표준, 케이블 엔트리 사이즈: PG 29 |
| 주문 번호 | 1666270000 |
| 유형 | HDC 32A TSBO 1PG29G |
| GTIN(EAN) | 4008190423315 |
| 수량 | 1 items |
| 높이 | 75 mm |
| 높이 (인치) | 2.953 inch |
| 너비 | 68 mm |
| 폭 (인치) | 2.677 inch |
| 순중량 | 331 g |
| 한계 온도 | -40 °C ... 125 °C |
| REACH SVHC |
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | e98b2b24-ba23-41bf-8d19-0dda3647412f |
| 화학 내성 |
|
| RoHS 준수 상태 | 준수, 예외 존재 |
| RoHS 면제(해당되거나 알려진 경우) | 6bI |

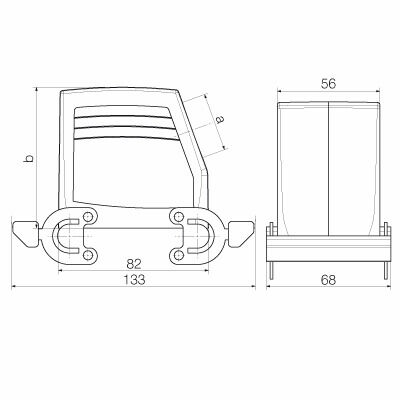

| 총 길이 하우징 | 82 mm |
| 케이블 인입 | w. 스레드 |
| 폭 하우징 C | 56 mm |
| 하우징 B의 높이 | 77 mm |
| EMC 하우징 | 아니요 |
| 보호 등급 | IP65 (플러그 컨디션) |
| 잠금 요소의 재질 | 스테인레스 스틸, 녹방지 |
| 조임 토크 | 1.2 Nm |
| 표면 마감 | 파우더 코팅 |
| 하우징 기본 재질 | 주조 알루미늄 |
| BG | 7 |
| ModuPlug®에 적합함 | 아니요 |
| 내부 나사산 | PG 29 |
| 상단 케이블 인입 수 | 0 |
| 상단부/하단부/리드 | 상부 |
| 설계 | 표준 |
| 유형 | 플러그 |
| 잠금 시스템 디자인 | 상단 측면의 측면 록킹 클램프 |
| 조임 토크 | 1.2 Nm |
| 측면 케이블 인입 수 | 1 |
| 컬러(RAL) | RAL 7035와 유사 |
| 케이블 엔트리 사이즈 | PG 29 |
| 케이블 인입 | w. 스레드 |
| 크기 | 7 |
| 클램프 버전 | 사이드 록킹 클램프 |
| 하우징 디자인 |
측면 케이블 인입
플러그 하우징 |
| 승인/인증/적합성 문서 | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_79563) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1666270000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1666270000) |
| 제품 변경 통지 |
[252005](https://mdcop.weidmueller.com/mediadelivery/asset/900_252005)
[252006](https://mdcop.weidmueller.com/mediadelivery/asset/900_252006) |
| 기술 문서 | [1666270000_HDC_32A_TSBO_1PG29G_STP_Blatt__1.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_39077) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 브로슈어 |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000437 |
| ETIM 7.0 | EC000437 |
| ETIM 8.0 | EC000437 |
| ETIM 9.0 | EC000437 |
| ECLASS 9.0 | 27-44-02-02 |
| ECLASS 9.1 | 27-44-02-02 |
| ECLASS 10.0 | 27-44-02-02 |
| ECLASS 11.0 | 27-44-02-02 |
| ECLASS 12.0 | 27-44-02-02 |
| ECLASS 13.0 | 27-44-02-02 |
| ECLASS 14.0 | 27-44-02-02 |
| 인증 |   |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(cURus) | E92202 |
