속성
버전 | 암형(Female), 골드, 0.14 - 2.5 mm² |
주문 번호 | 2748660000 |

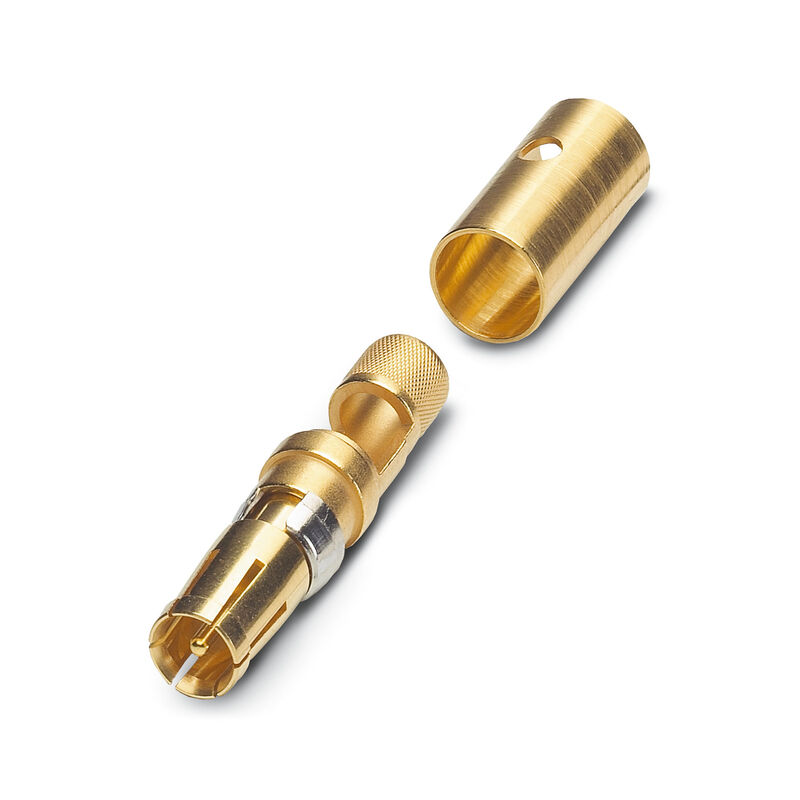

유형 | HDC C COAX 50 F |
GTIN(EAN) | 4050118890679 |
수량 | 10 items |
순중량 | 2.15 g |
한계 온도 | -55 °C ... 135 °C |
RoHS 준수 상태 | 준수, 예외 미존재 |
REACH SVHC | No SVHC above 0.1 wt% |
결선 유형 | 용접 결선 |
결선된 와이어의 단면적 | 0.14 - 2.5 mm² |
생산 방법 | 회전됨 |
시리즈 | ModuPlug |
유형 | 암형(Female) |
재질 | 구리 합금 |
전선 굵기, 최대 | 2.5 mm² |
전선 굵기, 최소 | 0.14 mm² |
접점 직경, 수형 Ø | 4.8 mm |
컬러 코드 | 골드 |
탈피 길이, 정격 결선 | 2 mm |
표면 마감 | 골드 |
플러그 주기 | ≥ 500 |
승인/인증/적합성 문서 | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_234209) |
CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2748660000) |
카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
ETIM 6.0 | EC000796 |
ETIM 7.0 | EC000796 |
ETIM 8.0 | EC000796 |
ETIM 9.0 | EC000796 |
ECLASS 9.0 | 27-44-02-04 |
ECLASS 9.1 | 27-44-02-04 |
ECLASS 10.0 | 27-44-02-04 |
ECLASS 11.0 | 27-44-02-04 |
ECLASS 12.0 | 27-44-02-04 |
ECLASS 13.0 | 27-44-02-04 |
ECLASS 14.0 | 27-44-02-04 |
ROHS | 준수 |
