속성

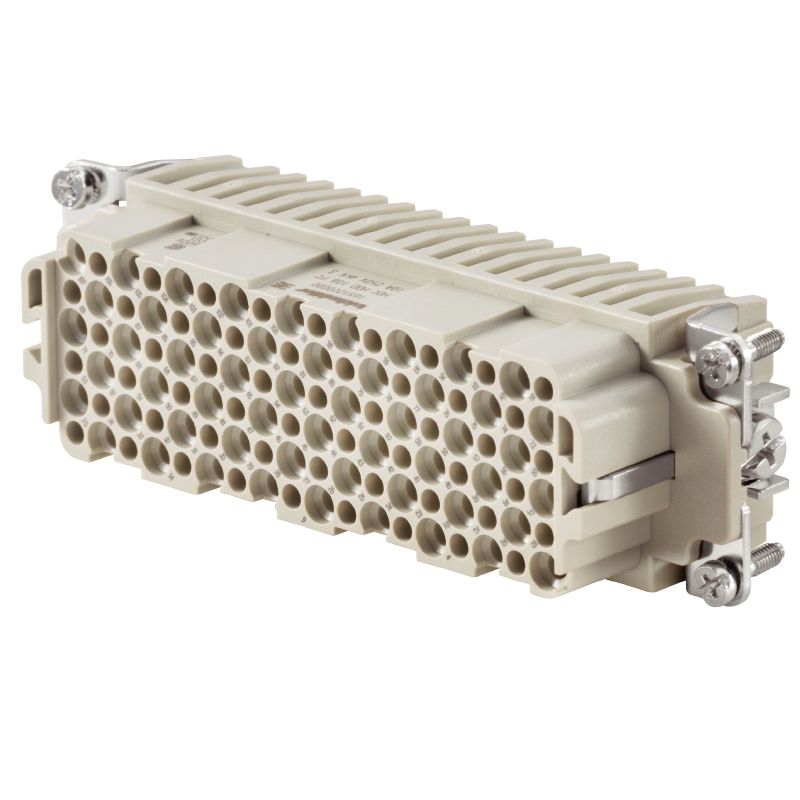

| 버전 | HDC 인서트, 암형(Female), 250 V, 10 A, 극 수: 108, 크림프 결선, 크기: 8 |
| 주문 번호 | 1651220000 |
| 유형 | HDC HDD 108 FC |
| GTIN(EAN) | 4008190299828 |
| 수량 | 1 items |
| 깊이 | 111 mm |
| 깊이 (인치) | 4.37 inch |
| 높이 | 33 mm |
| 높이 (인치) | 1.299 inch |
| 너비 | 34 mm |
| 폭 (인치) | 1.339 inch |
| 순중량 | 76 g |
| 한계 온도 | -40 °C ... 125 °C |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| REACH SVHC | Potassium perfluorobutane sulfonate 29420-49-3 |
| SCIP | 1609748e-c278-4c9b-b3d1-e6215d2988cd |
| 화학 내성 |
|
| 너비 | 34 mm |
| 소켓 높이 | 33 mm |
| 총 길이 베이스 | 111 mm |
| BG | 8 |
| UL 94 가연성 등급 | V-0 |
| UL/CSA에 따른 정격 전압 | 600 V AC/DC |
| 결선 유형 | 크림프 결선 |
| 극 수 | 108 |
| 볼륨 저항 | ≤4 mΩ |
| 시리즈 | HDD |
| 연기 누적 적음. DIN EN 45545-2 | 예 |
| 오염 심각도 | 3 |
| 유형 | 암형(Female) |
| 재질 | 구리 합금 |
| 절연 강도 | 1010Ω |
| 절연재 | PC 유리섬유 강화(UL 등재 및 철로 인증) |
| 절연재 그룹 | IIIa |
| 정격 임펄스 전압(DIN EN 61984) | 4 kV |
| 정격 전류(cUR) |
|
| 정격 전류(UR) |
|
| 정격 전압(DIN EN 61984) | 250 V |
| 정격 전압(DIN EN 61984) | 10 A |
| 컨덕터 단면적 | 2.5 mm² |
| 컬러 코드 | 베이지색 |
| 크기 | 8 |
| 플러그 주기, 금 | ≥ 500 |
| 플러그 주기, 은 | ≥ 500 |
| 결선 유형 PE | 스크류 결선 |
| 고정 스크류 | M 4 |
| 블레이드 사이즈, 일자(PE 결선) |
SD 0.6 x 3.5
SD 0.8 x 4.0 |
| 전선 단면, AWG(PE), 최대 | AWG 14 |
| 전선 단면, AWG(PE), 최소 | AWG 20 |
| 정격 단면적 | 2.5 mm² |
| 조임 토크, 최대 PE 결선 | 1.5 Nm |
| 조임 토크, 최소 PE 결선 | 1.2 Nm |
| 탈피 길이 PE 결선 | 10 mm |
| BG | 8 |
| 결선 단면규격 AWG, 최대 | AWG 14 |
| 결선 단면규격 AWG, 최소 | AWG 26 |
| 결선 유형 | 크림프 결선 |
| 볼륨 저항 | ≤4 mΩ |
| 와이어 결선 단면, 가는 꼬임, 최대 | 2.5 mm² |
| 와이어 결선 단면, 가는 꼬임, 최소 | 0.5 mm² |
| 와이어 단면, 솔리드, 최대 | 2.5 mm² |
| 와이어 단면, 솔리드, 최소 | 0.5 mm² |
| 재질 | 구리 합금 |
| 전선 굵기, 최대 | 2.05 mm² |
| 전선 굵기, 최소 | 0.14 mm² |
| 크기 | 8 |
| 탈피 길이, 정격 결선 | 8 mm |
| 승인/인증/적합성 문서 | [Manufacturer's declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_198690) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_97746) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1651220000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1651220000) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 브로슈어 |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) |
| ETIM 6.0 | EC000438 |
| ETIM 7.0 | EC000438 |
| ETIM 8.0 | EC000438 |
| ETIM 9.0 | EC000438 |
| ECLASS 9.0 | 27-44-02-05 |
| ECLASS 9.1 | 27-44-02-05 |
| ECLASS 10.0 | 27-44-02-05 |
| ECLASS 11.0 | 27-44-02-05 |
| ECLASS 12.0 | 27-44-02-05 |
| ECLASS 13.0 | 27-44-02-05 |
| ECLASS 14.0 | 27-44-02-05 |
| 인증 |   |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(cURus) | E92202 |
