CLA. HDC HSB 6 FS

CLA. HDC HSB 6 FS

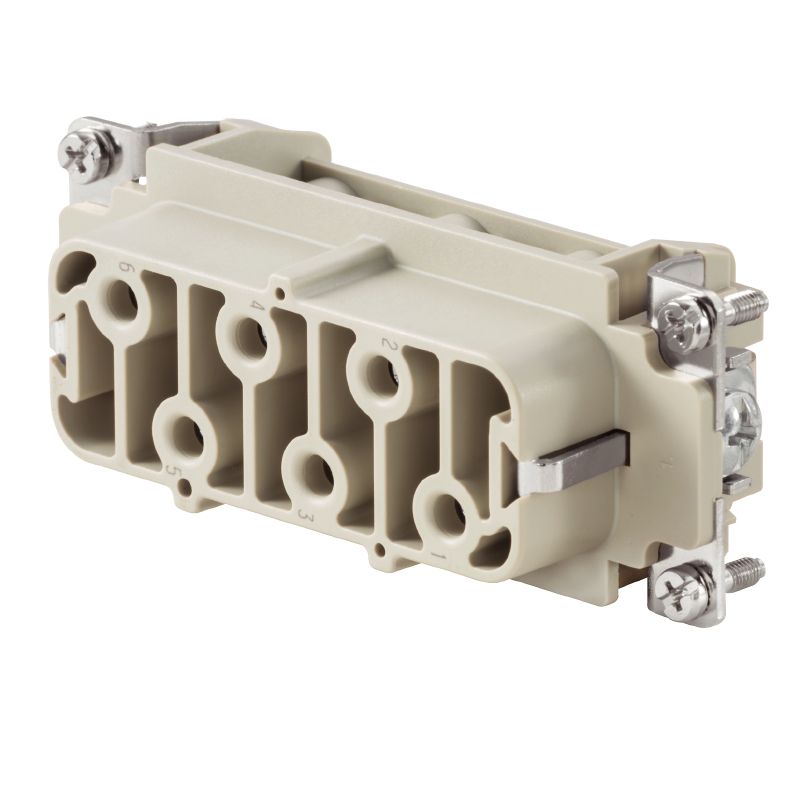

HDC - Conector, Hembra, 400 V, 35 A, Número de polos: 6, Conexión brida-tornillo, Tamaño de instalación: 6

Art.-Nr. 1498900000
Datenblatt herunterladen Soporte técnico Descargas de productos
Accesorios 3 es accesorio de 6 Pieza individual de 1 Productos relacionados 2
Homologaciones Datos generales para pedido Dimensiones y pesos Temperaturas Conformidad medioambiental del producto Dimensiones Datos generales Připojení datové, uzemnění Versión Clasificaciones

Homologaciones

Homologaciones
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Conformidad
UL File Number Search
[Sitio web UL](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Núm. de certificación (cURus)
E92202

Datos generales para pedido

Versión
HDC - Conector, Hembra, 400 V, 35 A, Número de polos: 6, Conexión brida-tornillo, Tamaño de instalación: 6
Código
1498900000
Tipo
HDC HSB 6 FS
GTIN (EAN)
4008190071417
Cantidad
1 Pieza

Dimensiones y pesos

Profundidad
84,5 mm
Profundidad (pulgadas)
3,327 inch
Altura
35,6 mm
Altura (pulgadas)
1,402 inch
Anchura
34 mm
Anchura (pulgadas)
1,339 inch
Peso neto
87 g

Temperaturas

Temperatura límite
-40 °C ... 125 °C

Conformidad medioambiental del producto

Estado de cumplimiento de la directiva RoHS
Conforme con exención
Exención RoHS (si procede/conocida)
6c
REACH SVHC
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
e98b2b24-ba23-41bf-8d19-0dda3647412f
Resistencia química
  • Sustancia:
    Acetona
  • Resistencia química:
    Resistente
  • Sustancia:
    Amoniaco, acuoso
  • Resistencia química:
    Con resistencia limitada
  • Sustancia:
    Gasolina
  • Resistencia química:
    Resistente
  • Sustancia:
    Benceno
  • Resistencia química:
    Resistente
  • Sustancia:
    Gasóleo
  • Resistencia química:
    Con resistencia limitada
  • Sustancia:
    Ácido acético, concentrado
  • Resistencia química:
    Resistente
  • Sustancia:
    Hidróxido de potasio
  • Resistencia química:
    Con resistencia limitada
  • Sustancia:
    Metanol
  • Resistencia química:
    Con resistencia limitada
  • Sustancia:
    Aceite de motor
  • Resistencia química:
    Con resistencia limitada
  • Sustancia:
    Lejía, diluida
  • Resistencia química:
    Resistente
  • Sustancia:
    Hidrofluorocarbonos
  • Resistencia química:
    Con resistencia limitada
  • Sustancia:
    Uso exterior
  • Resistencia química:
    Con resistencia limitada

Dimensiones

Altura conector hembra
35,6 mm
Total length base
84,5 mm
Width
34 mm

Datos generales

Baja emisión de humos según DIN EN 45545-2
Sí
BG
6
ciclos de enchufado Ag
≥ 500
ciclos de enchufado Au
≥ 500
Color
beige
Corriente nominal (cUR)
  • Sección de conexión del conductor AWG:
    AWG 10
  • Corriente nominal:
    8 A
  • Sección de conexión del conductor AWG:
    AWG 12
  • Corriente nominal:
    8 A
  • Sección de conexión del conductor AWG:
    AWG 14
  • Corriente nominal:
    8 A
  • Sección de conexión del conductor AWG:
    AWG 16
  • Corriente nominal:
    8 A
  • Sección de conexión del conductor AWG:
    AWG 18
  • Corriente nominal:
    8 A
  • Sección de conexión del conductor AWG:
    AWG 20
  • Corriente nominal:
    8 A
Corriente nominal (DIN EN 61984)
35 A
Corriente nominal (UR)
  • Sección de conexión del conductor AWG:
    AWG 10
  • Corriente nominal:
    35 A
  • Sección de conexión del conductor AWG:
    AWG 12
  • Corriente nominal:
    8 A
  • Sección de conexión del conductor AWG:
    AWG 14
  • Corriente nominal:
    8 A
  • Sección de conexión del conductor AWG:
    AWG 16
  • Corriente nominal:
    8 A
  • Sección de conexión del conductor AWG:
    AWG 18
  • Corriente nominal:
    8 A
  • Sección de conexión del conductor AWG:
    AWG 20
  • Corriente nominal:
    8 A
Grado de polución
3
Grado inflamabilidad según UL 94
V-0
Grupo de materiales aislantes
IIIa
Material básico
aleación de cobre
Materiales aislantes
Reforzado con fibra de vidrio de policarbonato (listado en la norma UL y aprobado para instalaciones ferroviarias)
Número de polos
6
Par de apriete máx. contacto principal
1,5 Nm
Par de apriete mín. contacto principal
1,2 Nm
Resistencia de paso
≤2 mΩ
Resistencia del aislamiento
1010 Ω
Sección de conexión del conductor
6 mm²
Serie
HSB
Sobretensión de choque nominal (DIN EN 61984)
6 kV
Superficie
Plata pasivado
Tamaño de instalación
6
Tensión nominal (DIN EN 61984)
400 V
Tensión nominal según UL/CSA
600 V AC/DC
Tipo
Hembra
Tipo de conexión
Conexión brida-tornillo

Připojení datové, uzemnění

Dimens. caña destornillador pala plana (conexión PE)
1 x 5,5
Longitud de desaislado, PE en un lado
10 mm
Par de apriete mín. PE en un lado
2 Nm
Par de apriete, máx. PE en un lado
2,5 Nm
Sección de conexión del conductor AWG (PE), máx.
AWG 10
Sección de conexión del conductor AWG (PE), mín.
AWG 20
Sección nominal
6 mm²
Tipo de conexión PE
Conexión brida-tornillo
Tornillo de fijación
M 5

Versión

Anschlussart
Conexión brida-tornillo
Basic material
aleación de cobre
BG
6
Biztosítócsavar
M 4
Dimens. caña destornillador pala plana (conexión brida-tornillo)
SD 0,8 x 4,0
Délka odizolování, jmenovité připojení
11 mm
Installation size
6
Kés mérete
size PZ1
Ledararea, fintrådig med ändhylsa DIN 46228/4, max.
6 mm²
Ledararea, fintrådig med ändhylsor DIN 46228/4, min.
0,5 mm²
Ledararea, fintrådig, min.
0,5 mm²
Ledardiameter, fintrådig, max.
6 mm²
Ledardiameter, max.
6 mm²
Ledardiameter, min.
0,5 mm²
Min. torque for main contact
1,2 Nm
Térfogati ellenállás
≤2 mΩ
Wire connection cross section AWG, max.
AWG 10
Wire cross-section, solid, max.
6 mm²
Yta
Plata pasivado
Åtdragningsmoment max., huvudkontakt
1,5 Nm
Сечение подключаемого провода, одножильного, мин.
0,5 mm²
결선 단면규격 AWG, 최소
AWG 20

Clasificaciones

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-05
ECLASS 15.0
27-44-02-05
