HDC S8/0 FAS

HDC S8/0 FAS

HDC insert, Female, 690 V, 110 A, Number of poles: 8, Axial screw connection, Installation size: 8

Produkt ID 1023350000
Download datablad Engineering Support Product Downloads
Anvendte produkter 4
Approvals General ordering data Dimensions and weights Temperatures Environmental Product Compliance Dimensions General data Connection data PE Power contact Version Classifications

Approvals

Approvals
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E92202

General ordering data

Version
HDC insert, Female, 690 V, 110 A, Number of poles: 8, Axial screw connection, Installation size: 8
Order No.
1023350000
Type
HDC S8/0 FAS
GTIN (EAN)
4032248739493
Qty.
1 Styk

Dimensions and weights

Depth
111 mm
Depth (inches)
4,37 inch
Height
52,4 mm
Height (inches)
2,063 inch
Width
34 mm
Width (inches)
1,339 inch
Net weight
271,04 g

Temperatures

Limit temperature
-40 °C ... 125 °C

Environmental Product Compliance

RoHS Compliance Status
Compliant with exemption
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
Potassium perfluorobutane sulfonate 29420-49-3
SCIP
b67daa31-7dca-434d-8290-da7fb52f83a2
Chemical resistance
  • Substance:
    Acetone
  • Chemical resistance:
    Resistant
  • Substance:
    Ammonia, watery
  • Chemical resistance:
    Conditionally resistant
  • Substance:
    Petrol
  • Chemical resistance:
    Resistant
  • Substance:
    Benzene
  • Chemical resistance:
    Resistant
  • Substance:
    Diesel oil
  • Chemical resistance:
    Conditionally resistant
  • Substance:
    Acetic acid, concentrated
  • Chemical resistance:
    Resistant
  • Substance:
    Potassium hydroxide
  • Chemical resistance:
    Conditionally resistant
  • Substance:
    Methanol
  • Chemical resistance:
    Conditionally resistant
  • Substance:
    Motor oil
  • Chemical resistance:
    Conditionally resistant
  • Substance:
    Lye, diluted
  • Chemical resistance:
    Resistant
  • Substance:
    Hydrochlorofluorocarbons
  • Chemical resistance:
    Conditionally resistant
  • Substance:
    Outdoor use
  • Chemical resistance:
    Conditionally resistant

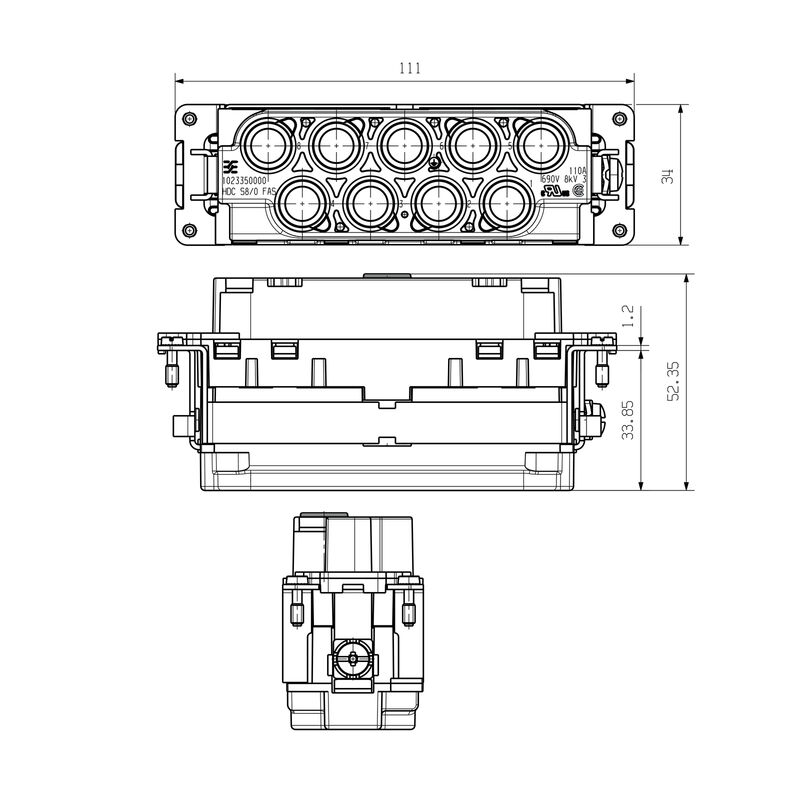

Dimensions

Высота розетки
52,4 mm
Длина цоколя
111 mm
Ширина
34 mm

General data

BG
8
Вид соединения
Axial screw connection
Группа изоляционного материала
IIIa
Изоляционный материал
PC glass-fibre reinforced (UL-listed and railway-certified)
Класс пожаростойкости UL 94
V-0
Количество полюсов
8
Низкий уровень дымности по стандарту DIN EN 45545-2
Yes
Номинальное импульсное выдерживаемое напряжение (DIN EN 61984)
8 kV
Номинальный ток (cUR)
  • Wire connection cross section AWG:
    AWG 8
  • Rated current:
    44 A
  • Wire connection cross section AWG:
    AWG 6
  • Rated current:
    56 A
  • Wire connection cross section AWG:
    AWG 4
  • Rated current:
    66 A
  • Wire connection cross section AWG:
    AWG 2
  • Rated current:
    83 A
Номинальный ток (UR)
  • Wire connection cross section AWG:
    AWG 8
  • Rated current:
    50 A
  • Wire connection cross section AWG:
    AWG 6
  • Rated current:
    65 A
  • Wire connection cross section AWG:
    AWG 4
  • Rated current:
    85 A
Объемное сопротивление
≤1 mΩ
Основной материал
Copper alloy
Поверхность
Silver passivated
Поперечное сечение соединяемого провода
25 mm²
Расчетное напряжение (DIN EN 61984)
690 V
Расчетное напряжение по UL/CSA
600 V AC/DC
Расчетный ток (DIN EN 61984)
110 A
Серия
MixMate
Сопротивление изоляции
1010 Ω
Степень загрязнения
3
Тип
Zásuvka
Типоразмер установки
8
Цветовой код
beige
Циклы коммутации Ag
≥ 500
Циклы коммутации Au
≥ 500
№ силовых контактов
8

Connection data PE

Průřez vodiče, AWG (uzemnění), max.
AWG 4
Průřez vodiče, AWG (uzemnění), min.
AWG 8
Вид соединения защитного провода PE
Screw connection
Miscellaneous
Длина снятия изоляции Соединение PE
12 mm
Момент затяжки, макс., соединение PE
7 Nm
Момент затяжки, мин., соединение PE
6 Nm
Расчетное сечение
25 mm²

Power contact

Вид соединения - силовой контакт
Axial screw connection
Диапазон размеров подключаемых проводов, силовой контакт, макс.
25 mm²
Диапазон размеров подключаемых проводов, силовой контакт, мин.
10 mm²
Длина снятия изоляции - силовой контакт
12 mm
Количество полюсов - силовой контакт
8
Номинальное импульсное выдерживаемое напряжение (DIN EN 61984), силовой контакт
8 kV
Расчетное напряжение (DIN EN 61984), силовой контакт
690 V
Расчетный ток (DIN EN 61984), силовой контакт
110 A
Шестигранное углубление
4 mm

Version

BG
8
Вид соединения
Axial screw connection
Длина снятия изоляции Измерительное соединение
12 mm
Зажимной винт
M 8 x 0.75 mm
Объемное сопротивление
≤1 mΩ
Основной материал
Copper alloy
Поверхность
Silver passivated
Поперечное сечение подключаемого провода AWG, макс.
AWG 4
Поперечное сечение подключаемого провода AWG, мин.
AWG 8
Поперечное сечение соединительного провода, макс.
25 mm²
Поперечное сечение соединительного провода, мин.
10 mm²
Сечение подключаемого проводника, тонкопроволочного, макс.
25 mm²
Сечение подсоединяемого провода, тонкий скрученный, мин.
10 mm²
Типоразмер установки
8

Classifications

ETIM 8.0
EC000438
ETIM 9.0
EC000438
ETIM 10.0
EC000438
ECLASS 14.0
27-44-02-05
ECLASS 15.0
27-44-02-05
