속성

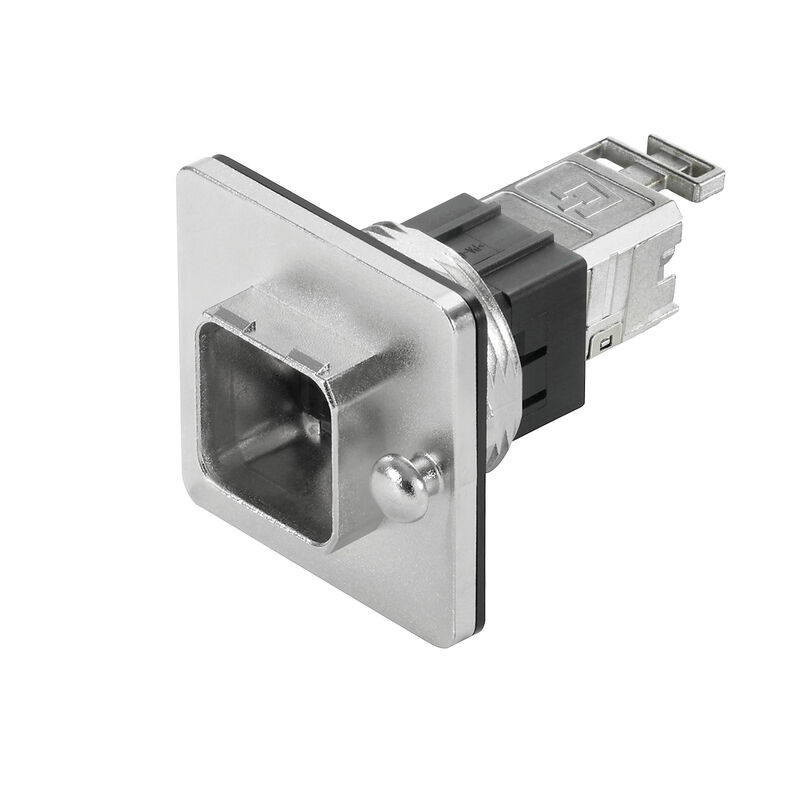

| 버전 | 플랜지 RJ45, IP67, Variant 14 메탈, RJ45 IDC 모듈, RJ45 어댑터 채용 중앙 잠금 플랜지, Cat.6A / Class EA (ISO/IEC 11801 2010) |
| 주문 번호 | 1058270000 |
| 유형 | IE-BSC-V14M-RJ45-FJ-A |
| GTIN(EAN) | 4032248799367 |
| 수량 | 10 items |
| 순중량 | 80.5 g |
| 작동 온도 | -40 °C...70 °C |
| RoHS 준수 상태 | 준수, 예외 존재 |
| RoHS 면제(해당되거나 알려진 경우) | 6c |
| REACH SVHC |
Lead 7439-92-1
6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol 119-47-1 |
| SCIP | e5bbf197-73b5-420b-90c0-0173b7b3b6b7 |
| 결선 1 | RJ45 |
| 결선 2 | IDC |
| 품목 설명 |
Variant 14 메탈
RJ45 IDC 모듈 RJ45 어댑터 채용 중앙 잠금 플랜지 |
| 결선 | TIA-568A |
| 실링 자재 | NBR |
| 하우징 기본 재질 | 아연 주조 |
| 절연재 단면적, 최대 | 1.6 mm |
| 범주 | Cat.6A / Class EA (ISO/IEC 11801 2010) |
| 접점 표면 | 금 도금 니켈 |
| 결선 직경, 경질 | 0.4...0.64 mm |
| 전선 결선 단면, 경선 (AWG) | AWG 24...AWG 22 |
| 결선 직경, 연질 | 0.48...0.76 mm |
| 전선 결선 단면, 연선 (AWG) | AWG 26...AWG 22 |
| 외피 직경, 최소 | 5 mm |
| 외피 직경, 최대 | 10 mm |
| 장착 유형 | 센트럴 케이블 글랜드 |
| 차폐 | 360도 올라운드 인클로저 |
| 보호 등급 | IP67 |
| 플러그 주기 | 750 |
| PoE / PoE+ | IEEE 802.3bt 준수 |
| 절연 강도, 접점/접점 | ≥ 1000 V AC/DC |
| 절연 강도, 접점/차폐 | ≥ 1500 V AC/DC |
| 인증 번호(cULus) | E316369 |
| 커넥터 표준 |
IEC 61076-3-117 Var. 14
IEC 60603-7-51 |
| 승인/인증/적합성 문서 |
[ISO/IEC and TIA/EIA DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_58438)
[ISO/IEC EN and TIA/EIA Screened Class E Category 6, 3 connector permanent link](https://mdcop.weidmueller.com/mediadelivery/asset/900_67334) [ISO/IEC EN and TIA/EIA Screened Class E Category 6, 4 connector channel](https://mdcop.weidmueller.com/mediadelivery/asset/900_67335) [ISO/IEC EN and TIA/EIA Screened Class EA Category 6A, 2 connector channel](https://mdcop.weidmueller.com/mediadelivery/asset/900_67336) [Compliance Statement Screened Category 6 ISO/IEC EN and TIA/EIA Connecting Hardware](https://mdcop.weidmueller.com/mediadelivery/asset/900_67337) [PROFINET Manufacturer's Declaration](https://mdcop.weidmueller.com/mediadelivery/asset/900_67339) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_252676) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1058270000) |
| 사용자 문서 |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) [Designation key / Type key](https://mdcop.weidmueller.com/mediadelivery/asset/900_90842) [Manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_96751) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 브로슈어 |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC001121 |
| ETIM 7.0 | EC001121 |
| ETIM 8.0 | EC001121 |
| ETIM 9.0 | EC001121 |
| ECLASS 9.0 | 27-44-03-90 |
| ECLASS 9.1 | 27-44-03-90 |
| ECLASS 10.0 | 27-44-03-90 |
| ECLASS 11.0 | 27-44-03-90 |
| ECLASS 12.0 | 27-44-03-90 |
| ECLASS 13.0 | 27-44-03-90 |
| ECLASS 14.0 | 27-44-03-90 |
| 인증 |  |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(cULus) | E316369 |
