속성

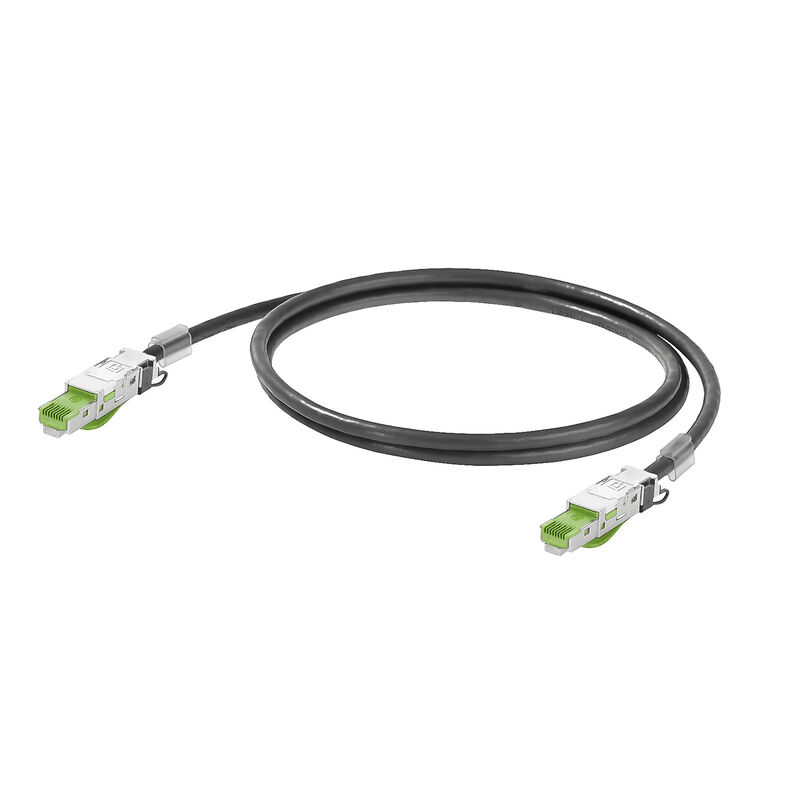

| 버전 | 시스템 케이블, RJ45 IP 20, RJ45 IP 20, Cat.5(ISO/IEC 11801), Radox GKW S, 20 m |
| 주문 번호 | 1421710200 |
| 유형 | IE-C5DB4WE0200A70A70-E |
| GTIN(EAN) | 4050118233070 |
| 수량 | 1 items |
| 길이 | 20 m |
| 길이 (인치) | 787.402 inch |
| 순중량 | 1,364 g |
| 보관 온도 | -40 °C...90 °C |
| 작동 온도 | -40 °C...90 °C |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 멀티 와이어 금속 데이터 및 컨트롤 케이블 | EN50288-2-2 준수 |
| 버스 내 화재 방지 | ISO 6722-1 5.22(UN ECE-R 118.01) 규격 |
| 번들 케이블에서 수직으로 화염 전파 |
BS4066-3 준수
DIN EN 50266-2-5 IEC 60332-3-25 D 준수 |
| 수소 할로겐 화합물 성분 |
EN-50267-2-1 준수
IEC 60754-1 준수 |
| 연기 침투성 |
BS 6853 부록 D 준수
EN 50268-2 규격 IEC 61034-2 준수 |
| 유독 가스 | BS 6853 부록 B 준수 |
| 증기의 부식성 | IEC 60754-2 규격 |
| 철로 차량에 대한 화재 안전성 |
DIN 5510-2 화재 안전 레벨 1,2,3,4 준수
BS 6853 준수 EN50288-2-2 준수 According to EN 45545, HL1 - HL3 |
| 플루오르 성분 | EN 60684-2 조항 45.2 준수 |
| 커넥터 표준 | IEC 60603-7-51 |
| 멀티 와이어 금속 데이터 및 컨트롤 케이블 | EN50288-2-2 준수 |
| 번들 케이블에서 수직으로 화염 전파 |
BS4066-3 준수
DIN EN 50266-2-5 IEC 60332-3-25 D 준수 |
| 수소 할로겐 화합물 성분 |
EN-50267-2-1 준수
IEC 60754-1 준수 |
| 연기 침투성 |
BS 6853 부록 D 준수
EN 50268-2 규격 IEC 61034-2 준수 |
| 유독 가스 | BS 6853 부록 B 준수 |
| 증기의 부식성 | IEC 60754-2 규격 |
| 철로 차량에 대한 화재 안전성 |
DIN 5510-2 화재 안전 레벨 1,2,3,4 준수
BS 6853 준수 EN50288-2-2 준수 According to EN 45545, HL1 - HL3 |
| 커넥터 표준 | IEC 60603-7-51 |
| 플루오르 성분 | EN 60684-2 조항 45.2 준수 |
| 꼬임 | 7 |
| 단면적 | 2*2*AWG 22/7 - 2*2*0.36 mm² |
| 외피 색상 | 검정 |
| 외피 직경, 최대 | 7 mm |
| 외피 직경, 최소 | 6.2 mm |
| 재질 외피 | Radox GKW S |
| 절연재 단면적 | 1.58 mm |
| 차폐 | SF/UTP |
| 범주 | Cat.5(ISO/IEC 11801) |
| 내마모성 | 매우 좋음 |
| 연기 침투성 |
BS 6853 부록 D 준수
EN 50268-2 규격 IEC 61034-2 준수 |
| 오일 저항 | in accordance with EN 50306-3 |
| 증기의 부식성 | IEC 60754-2 규격 |
| 최소 구부림 반경, 반복 | 6 *직경 |
| 할로겐 | 무할로겐, IEC 60754-2 규격 |
| 플러그 좌측 | RJ45, IP20, 수형 접점, 직선, 플러그, 아연 주조, 차폐 |
| 플러그 우측 | RJ45, IP20, 수형 접점, 직선, 플러그, 아연 주조, 차폐 |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_181248) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1421710200) |
| 제품 변경 통지 |
[PCN-PB47-20230322-A-EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_296362)
[PCN-PB47-20230322-A-DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_296363) |
| 사용자 문서 |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 브로슈어 |
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293)
[PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC002599 |
| ETIM 7.0 | EC002599 |
| ETIM 8.0 | EC002599 |
| ETIM 9.0 | EC002599 |
| ECLASS 9.0 | 27-06-03-08 |
| ECLASS 9.1 | 27-06-03-08 |
| ECLASS 10.0 | 27-06-03-08 |
| ECLASS 11.0 | 27-06-03-08 |
| ECLASS 12.0 | 27-06-03-08 |
| ECLASS 13.0 | 27-06-03-08 |
| ECLASS 14.0 | 27-06-03-08 |
| ROHS | 준수 |
