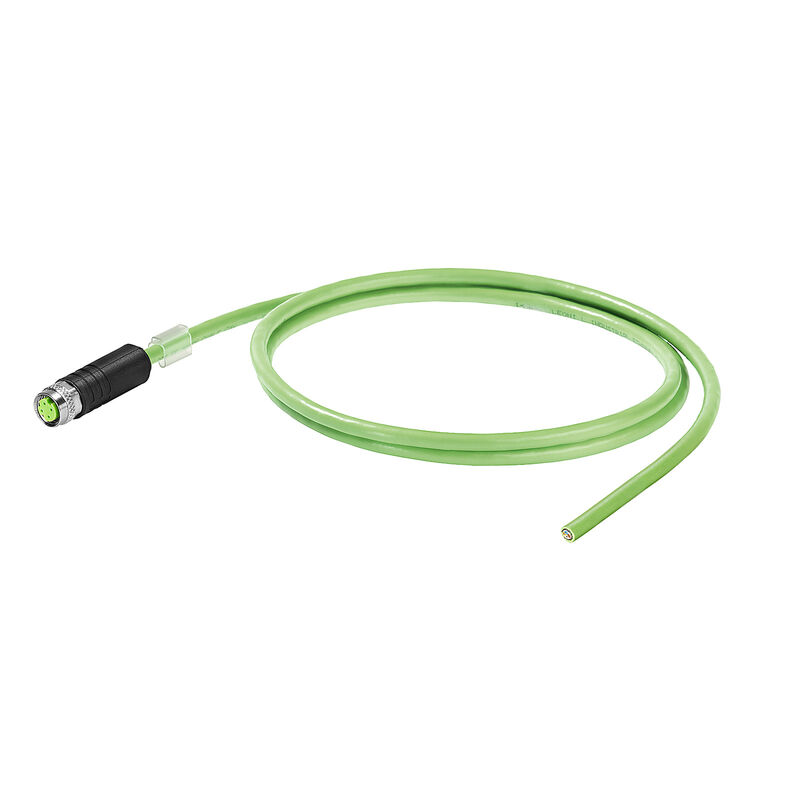

ドラグラインケーブル, PROFINET, M8 Dコード – IP67ストレートソケット, 開く, Cat.5 （ISO/IEC 11801） / Cat.5e （TIA T568-B）, PUR, 20 m

商品番号 2706260200
データシートのダウンロード エンジニアリング・サポート 製品ダウンロード
関連製品 57
承認 Általános rendelési adatok 寸法と重量 温度 Environmental Product Compliance ケーブル特有の規格 一般基準 標準 ケーブル構造 ケーブルの電気プロパティ ケーブルの機械的特性と材料特性 プラグ、左 プラグ、右 分類

承認

ROHS
適合

Általános rendelési adatok

버전
ドラグラインケーブル, PROFINET, M8 Dコード – IP67ストレートソケット, 開く, Cat.5 （ISO/IEC 11801） / Cat.5e （TIA T568-B）, PUR, 20 m
Заказ №
2706260200
Tipo
IE-C5DD4UG0200DSSXXX-E
GTIN (EAN)
4050118742886
Qty.
1 items

寸法と重量

Longueur
20 m
長さ（インチ）
787.402 inch
正味重量
1,232 g

温度

Temperatura di magazzinaggio
-50 °C...70 °C
Operating temperature
-40 °C...70 °C
설치 온도
-20 °C...60 °C

Environmental Product Compliance

Состояние соответствия RoHS
Konform mit Ausnahme
Исключение из RoHS (если применимо/известно)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

ケーブル特有の規格

Standard, wire material
DIN EN 13602 Cu-ETP-A
Стандарт, материал изоляции
DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3)
標準、シールド材質
DIN EN 13602 Cu-ETP-A..B

一般基準

コネクタ規格
IEC 61076-2-114

標準

コネクタ規格
IEC 61076-2-114
標準、シールド材質
DIN EN 13602 Cu-ETP-A..B
標準、絶縁物
DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3)
標準、電線材質
DIN EN 13602 Cu-ETP-A

ケーブル構造

シースカラー
緑色(RAL 6018)
シース直径、最大
6.7 mm
シース直径、最小
6.3 mm
シース素材
PUR
シールド
SF/UTP
シールド編組の重重複
85 %
シールド編組厚さ
0.13 mm
フィラー
中心要素として
全体シールド仕様
アルミ箔
銅線編組由来のシールド編み
内側シースの直径
3.9 mm
撚線
7
断面積
4 * AWG 22/7 - 0.32 mm²
標準形状
2YH（ST）C11Y 2x2x0,75/1,5-100 LI VZN GN FRNC
絶縁
PE
絶縁断面
1.5 mm
色シーケンスまたは電線 – 電線ペア
ホワイト、イエロー、ブルー、オレンジ
被覆マテリアル厚さ
0.9 mm
配線数
4
電線コアの調整
スタークワッド
電線コア断熱材の厚さ
0.38 mm
電線材質
撚り線加工錫メッキ銅線

ケーブルの電気プロパティ

1 kHzでの容量
52 nF/km
Impedancia característica
100 ± 15 Ω @ 1–100 MHz
Transfer impedance
20 mΩ/m @ 10 MHz
カテゴリー
Cat.5 （ISO/IEC 11801） / Cat.5e （TIA T568-B）
テスト電圧：電線 - 電線 - シールド
2000 Veff、50 Hz 、1分
ループ抵抗
120 Ω/km
信号伝達時間
5.3 ns/m
動作電圧、UL
600 V
動作電圧（UL定格）
600 V
抵抗差
3 %
速度
180 m/min
遅延時間差
40 ns/100m

ケーブルの機械的特性と材料特性

シリコンフリー
はい
ハロゲン
ハロゲンフリー、IEC 60754-2に準拠
加速
4 m/s²
延焼耐性
in accordance with IEC 60332-1
引張強度
≤ 150 N
曲げサイクル
3 Mio
最小曲げ半径、繰返し
7.5 x ケーブル直径
最小曲げ半径（1回のみ）
5 x ケーブル直径
火災伝播
いいえ
紫外線耐性
はい
耐油性
in accordance with IEC 60811-2-1
耐磨耗性
非常に良い
速度
180 m/min

プラグ、左

左プラグ
M8, D コード化, IP67, メス型接点, 直線, プラグ, プラスチック, シールド仕様

プラグ、右

Stickkontakt höger
導体の自由端

分類

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
