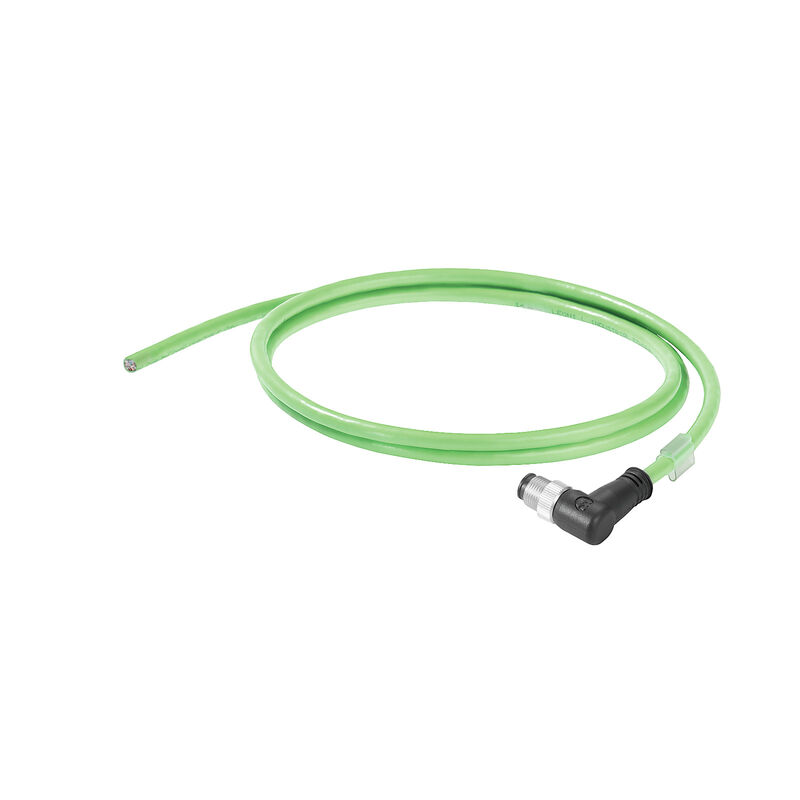

Vlečný kabel, PROFINET, M12 D-kódování – IP 67 zahnutý konektor samec, Open, Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B), PUR, 40 m

ID výrobku 1059750400
Stáhnout datový list Technická podpora Dokumenty ke stažení
Příslušenství 8 Příbuzné výrobky 14
Osvědčení Všeobecné objednací údaje Rozměry a hmotnosti Teploty Shoda produktu s prostředím Standardy specifické pro kabel Standardy Cable structure Electrical properties of cable Mechanical and material properties of cable Konektor, vlevo Konektor, pravý Klasifikace

Osvědčení

ROHS
Shoda

Všeobecné objednací údaje

Version
Vlečný kabel, PROFINET, M12 D-kódování – IP 67 zahnutý konektor samec, Open, Kat.5 (ISO/IEC 11801) / Kat.5e (TIA T568-B), PUR, 40 m
Order No.
1059750400
Type
IE-C5DD4UG0400MCAXXX-X
GTIN (EAN)
4050118848694
Qty.
1 ks

Rozměry a hmotnosti

Length
40 m
Délka (v palcích)
1.574,803 inch
Čistá hmotnost
2.498 g

Teploty

Storage temperature
-50 °C...70 °C
Installation temperature
-20 °C...60 °C

Shoda produktu s prostředím

RoHS Compliance Status
V souladu s výjimkou
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Standardy specifické pro kabel

Standard, insulating material
DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3)
Standard, shielding material
DIN EN 13602 Cu-ETP-A..B
Standard, wire material
DIN EN 13602 Cu-ETP-A

Standardy

Standard, insulating material
DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3)
Standard, shielding material
DIN EN 13602 Cu-ETP-A..B
Standard, wire material
DIN EN 13602 Cu-ETP-A

Cable structure

Arrangement of wire cores
Star-quad
Colour sequence or wires - wire pairs
white, yellow, blue, orange
Complete shielding
Aluminium foil
Shielding braid made from copper wiring
Cross-section
4*AWG 22/7 - 0,32 mm²
Diameter of inner sheathing
3,9 mm
Filler
Központi elemként
Material sheath
PUR
Overlap of shielding braid
85 %
Sheath diameter, max.
6,7 mm
Sheath diameter, min.
6,3 mm
Sheathing colour
zelená (RAL 6018)
Sheathing material thickness
0,9 mm
Shielding
SF/UTP
Shielding braid thickness
0,13 mm
Standard designations
2YH(ST)C11Y 2x2x0,75/1,5-100 LI VZN GN FRNC
Strands
7
Wire core insulation thickness
0,38 mm
Wire material
Stáčený pocínovaný měděný vodič

Electrical properties of cable

Capacity at 1 kHz
52 nF/km
Category
Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B)
Characteristic impedance
100 ± 15 Ω at 1–100 MHz
Delay skew
40 ns/100m
Loop resistance
120 Ω/km
Operating voltage (UL rating)
600 V
Operating voltage, UL
600 V
Resistance differential
3 %
Speed
180 m/min
Test voltage: wire-wire-shield
2000 Vef, 50 Hz, 1 min
Transfer impedance
20 mΩ/m při 10 MHz

Mechanical and material properties of cable

Abrasion resistance
very good
Acceleration
4 m/s²
Bending cycles
3 Mio
Fire propagation
No
Halogen
무할로겐, IEC 60754-2 규격
Min. bending radius, once only
5x průměr kabelu
Min. bending radius, repetitive
7,5 *průměr
Pulling force
≤ 150 N
Resistance to oils
in accordance with IEC 60811-2-1
Resistance to spread of flame
in accordance with IEC 60332-1
Silicone-free
Ano
Speed
180 m/min

Konektor, vlevo

Plug left
M12, D-kódování, IP67, Kontakt samec, S úhlem 90°, konektor, Plast, stíněné

Konektor, pravý

Plug right
volný konec vodiče

Klasifikace

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
