IE-C5DS4VG0040A60A60-E
IE-C5DS4VG0040A60A60-E
Schemat połączeń

IE-C5DS4VG0040A60A60-E

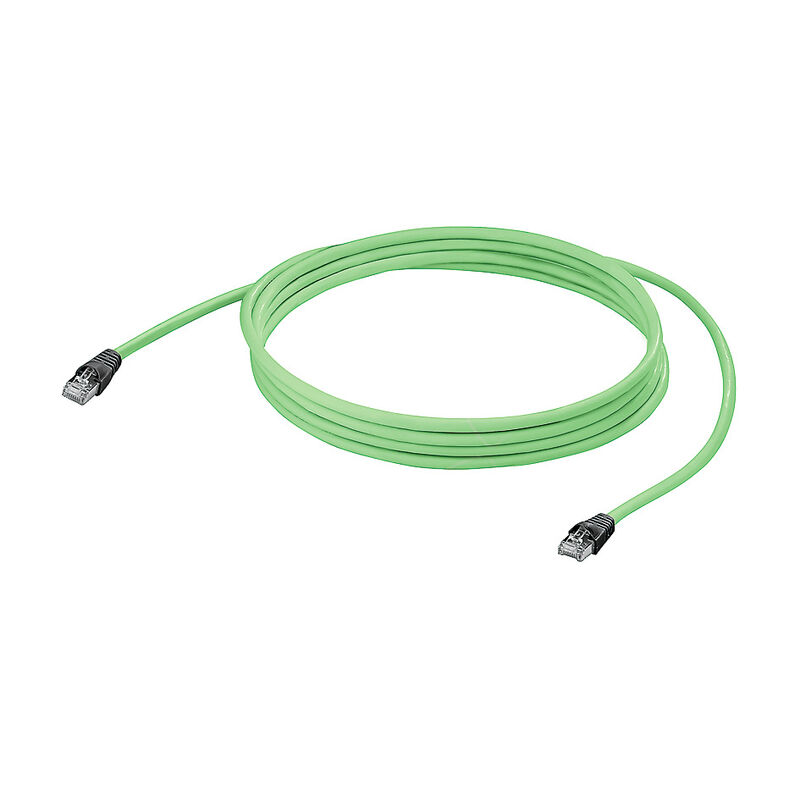

Kabel systemowy, RJ45 IP 20, RJ45 IP 20, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), PVC, 4 m

Nr. produktu 1522100040
Pobierz kartę katalogową Pobieranie produktów
Produkty pokrewne 34
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Specjalne standardy dla kabli Normy Budowa kabla Własności kabli elektrycznych Mechanical and material properties of cable wtyki lewe wtyki prawe Klasyfikacje

Dopuszczenia

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Zgodny

Ogólne dane zamówieniowe

Wersja
Kabel systemowy, RJ45 IP 20, RJ45 IP 20, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), PVC, 4 m
Order No.
1522100040
Typ
IE-C5DS4VG0040A60A60-E
GTIN (EAN)
4064675057031
Ilość
1 szt.

Wymiary i masa

Długość
4 m
Długość (cale)
157,48 inch
Masa netto
81 g

Temperatury

Temperatura magazynowania
-40 °C...80 °C
Temperatura eksploatacyjna
-40 °C...70 °C
Temperatura układania
-40 °C...80 °C

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, bez wyłączenia
REACH SVHC
Bez SVHC powyżej 0,1 wt%

Specjalne standardy dla kabli

Norma dot. materiałów izolacyjnych
DIN EN 50290-2-23 (VDE 0819) Tabela 2/A (HD 624.3)
Norma dot. budowy
UL-Style 21694
Norma dot. materiałów na przewody
DIN EN 13602 Cu-ETP-A
Normy dot. materiałów ekranujących
DIN EN 13602 Cu-ETP-A..B

Normy

Norma dot. materiałów izolacyjnych
DIN EN 50290-2-23 (VDE 0819) Tabela 2/A (HD 624.3)
Norma dot. budowy
UL-Style 21694
Norma dot. materiałów na przewody
DIN EN 13602 Cu-ETP-A
Normy dot. materiałów ekranujących
DIN EN 13602 Cu-ETP-A..B

Budowa kabla

Ekran łącznie
Folia aluminiowa
Oplot ekranujący z drutów miedzianych
Ekranowanie
SF/UTP
Grubość materiału płaszcza
0,9 mm
Grubość oplotu ekranującego
0,13 mm
izolacja
PE
kolor płaszcza
zielony (RAL 6018)
liczba żył
4
Materiał przewodowy
Przewód linkowy miedziany, cynowany
Oznaczenia norm
2YY(ST)CY 2x2x0,75/1,5-100 LI VZN GN
Przekrycie oplotu ekranującego
85 %
Przekrój
4*AWG 22/7 - 0,32 mm²
Przewody plecione
7
Sekwencja kolorów żył - pary żył
biały, żółty, niebieski, pomarańczowy
tworzywo płaszcza
PVC
Usytuowanie żył
Czwórka gwiazdowa
Wypełniacz
Jako element centralny
Średnica izolacji
1,5 mm
Średnica płaszcza wewnętrznego
4,05 mm
Średnica płaszcza, maks.
6,7 mm
Średnica płaszcza, min.
6,3 mm

Własności kabli elektrycznych

Czas przebiegu sygnału
5,3 ns/m
Impedancja falowa
100 ± 5 Ω przy 100 MHz
Impedancja przejścia
20 mΩ/m przy 10 MHz
Kategoria
Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B)
Napięcie probiercze: przewód-przewód-ekran
2000 Vefekt., 50 Hz, 1 min
Napięcie robocze (wg UL)
600 V
Napięcie robocze UL
600 V
Rezystancja pętli
120 Ω/km

Mechanical and material properties of cable

Abrasion resistance
dobrze
Halogenki
Tak
Poloměr ohybu, min., jen jednou
3,5 *średnica
Promień gięcia, min., powtarzany
7,5 x średnica kabla
Resistance to spread of flame
zgodnie z wymaganiami IEC 60332-1 / UL 1685

wtyki lewe

Plug left
RJ45, IP20, styk męski, prosty, wtyk, Tworzywo sztuczne, Ekranowane

wtyki prawe

Wtyk po prawej
RJ45, IP20, styk męski, prosty, wtyk, Tworzywo sztuczne, Ekranowane

Klasyfikacje

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
