IE-C5DS4VG0070A60A60-E
IE-C5DS4VG0070A60A60-E
Kopplingsbild

IE-C5DS4VG0070A60A60-E

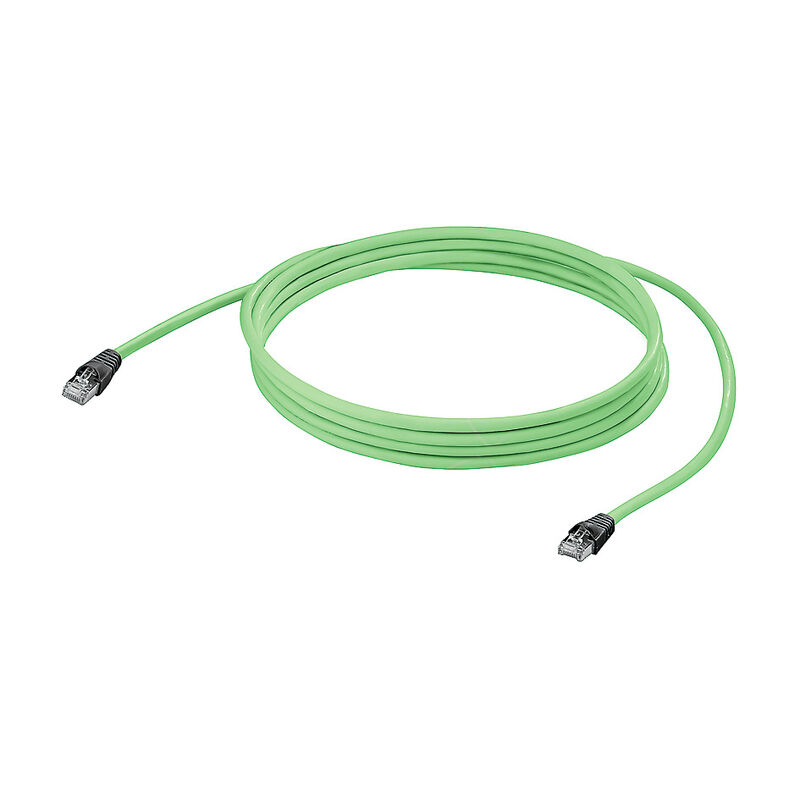

Systemkabel, RJ45 IP 20, RJ45 IP 20, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), PVC, 7 m

Référence produit 1522100070
Fiche technique Produkt Downloads
Verwandte Artikel 34
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Temperaturen Umweltanforderungen Kabelspezifische Standards Normen Kabelaufbau Elektrische Eigenschaften Kabel Mechanische und Materialeigenschaften Kabel Plug, left Stecker rechts Klassifikationen

Zulassungen

Approvals
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Konform

Allgemeine Bestelldaten

Version
Systemkabel, RJ45 IP 20, RJ45 IP 20, Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B), PVC, 7 m
Best.-Nr.
1522100070
Typ
IE-C5DS4VG0070A60A60-E
GTIN(EAN)
4050118501636
VPE
1 Stück

Abmessungen und Gewichte

Lunghezza
7 m
Länge (inch)
275,591 inch
Nettogewicht
402 g

Temperaturen

Lagertemperatur
-40 °C...80 °C
Betriebstemperatur
-40 °C...70 °C
Verlegetemperatur
-40 °C...80 °C

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Kabelspezifische Standards

Norm Aufbau
UL-Style 21694
Norm Isolationsmaterial
DIN EN 50290-2-23 (VDE 0819) Table 2/A (HD 624.3)
Norm Leitermaterial
DIN EN 13602 Cu-ETP-A
Norm Schirmmaterial
DIN EN 13602 Cu-ETP-A..B
Norm Weitere Normen
UL-File E11901 Vol.1 Sec.12 Page 1
UL-File E116441 Vol.1 Sec.6 Page 8

Normen

Norm Aufbau
UL-Style 21694
Norm Isolationsmaterial
DIN EN 50290-2-23 (VDE 0819) Tabelle 2/A (HD 624.3)
Norm Leitermaterial
DIN EN 13602 Cu-ETP-A
Norm Schirmmaterial
DIN EN 13602 Cu-ETP-A..B
Norm Weitere Normen
UL-File E11901 Vol.1 Sec.12 Page 1
UL-File E116441 Vol.1 Sec.6 Page 8

Kabelaufbau

Anordnung Adern
Sternvierer
Anzahl der Adern
4
Durchmesser Innenmantel
4,05 mm
Farbsequenz Adern - Adernpaare
weiß, gelb, blau, orange
Füller
Als zentrales Element
Gesamtschirm
Aluminiumfolie
Schirmgeflecht aus Kupferdrähten
Isolation
PE
Isolationsdurchmesser
1,5 mm
Leitermaterial
mehrdrähtiger verzinnter Kupferleiter
Litzen
7
Manteldurchmesser, max.
6,7 mm
Manteldurchmesser, min.
6,3 mm
Mantelfarbe
grün (RAL 6018)
Normbezeichnungen
2YY(ST)CY 2x2x0,75/1,5-100 LI VZN GN
Querschnitt
4*AWG 22/7 - 0,32 мм²
Schirmung
SF/UTP
Stärke Mantelmaterial
0,9 mm
Stärke Schirmgeflecht
0,13 mm
Werkstoff Mantel
PVC
Überdeckung Schirmgeflecht
85 %

Elektrische Eigenschaften Kabel

Doba propagace signálu
5,3 ns/m
Jellemző impedancia
100 ± 5 Ω bei 100MHz
Kategorie
Cat.5 (ISO/IEC 11801) / Cat.5e (TIA T568-B)
Operating voltage (UL rating)
600 V
Schleifenwiderstand
120 Ω/km
Tensión de servicio UL
600 V
Test voltage: wire-wire-shield
2000 Veff, 50 Hz, 1 min
Átviteli impedancia
20 mΩ/m bei 10 MHz

Mechanische und Materialeigenschaften Kabel

Abriebfestigkeit
gut
Biegeradius min, wiederholt
7,5 x Kabeldurchmesser
Biegeradius, min., einmalig
3.5 *Durchmesser
Flammwidrigkeit
gemäß IEC 60332-1 / UL 1685
Halogene
Ja

Plug, left

Stecker links
RJ45, IP20, male contact, straight, plug, Plastic, shielded

Stecker rechts

Stecker rechts
RJ45, IP20, Stiftkontakt, gerade, Stecker, Kunststoff, geschirmt

Klassifikationen

ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-07
