IE-C6EL8UG0050U40XCS-E

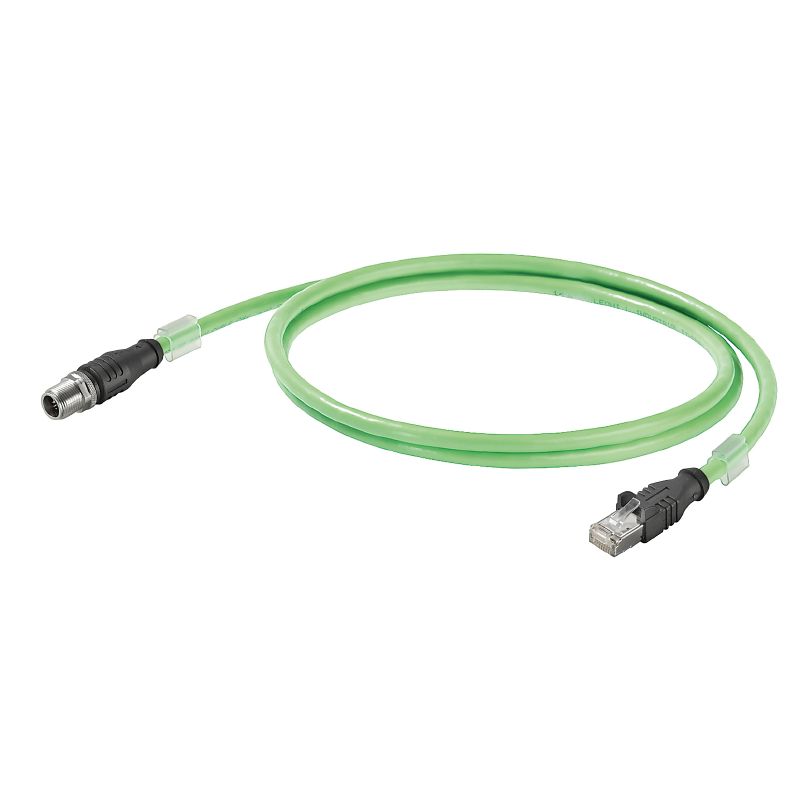

Kabel systemowy, RJ45 IP 20, M12 typ X IP 67 kołek prosty, Cat.6A / Class EA (ISO/IEC 11801 2010), PUR, 5 m

Nr. produktu 1457580050
Pobierz kartę katalogową Wsparcie inżynieryjne Pobieranie produktów
Akcesoria 2 Produkty pokrewne 42
Dopuszczenia Ogólne dane zamówieniowe Wymiary i masa Temperatury Zgodność produktu z wymogami środowiska naturalnego Specjalne standardy dla kabli Standardy ogólne Normy Budowa kabla Własności kabli elektrycznych Własności mechaniczne i materiałowe kabli wtyki lewe wtyki prawe Klasyfikacje

Dopuszczenia

ROHS
Zgodny

Ogólne dane zamówieniowe

Wersja
Kabel systemowy, RJ45 IP 20, M12 typ X IP 67 kołek prosty, Cat.6A / Class EA (ISO/IEC 11801 2010), PUR, 5 m
Nr zam.
1457580050
Typ
IE-C6EL8UG0050U40XCS-E
GTIN (EAN)
4050118264067
Ilość
1  szt.

Wymiary i masa

Długość
5  m
Długość (cale)
196,85  inch
Masa netto
252  g

Temperatury

Temperatura magazynowania
-40 °C...80 °C
Temperatura eksploatacyjna
-40 °C...80 °C
Temperatura układania
-20 °C...60 °C

Zgodność produktu z wymogami środowiska naturalnego

Status zgodności z dyrektywą RoHS
Zgodne, z wyłączeniem
Wyłączenie RoHS (w przypadkach, w których ma to zastosowanie / jest znane)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Specjalne standardy dla kabli

Gęstość dymu
Zgodnie z IEC 61034
Norma dot. budowy
UL Style 20963

Standardy ogólne

Norma dot. łączników wtykowych
IEC 60603-7-51
IEC 61076-2-109

Normy

Gęstość dymu
Zgodnie z IEC 61034
Norma dot. budowy
UL Style 20963
Norma dot. łączników wtykowych
IEC 60603-7-51
IEC 61076-2-109

Budowa kabla

Ekran łącznie
Oplot ekranujący z drutów miedzianych
Ekranowanie
S/FTP
Ekranowanie pary żył
Folia aluminiowa
Grubość oplotu ekranującego
0,1  mm
izolacja
PE
kolor płaszcza
zielony (RAL 6018)
liczba żył
8
Materiał przewodowy
Przewód linkowy miedziany, cynowany
Okablowanie
EIA/TIA T568 B
Oznaczenia norm
S/FTP
LIO2YSC11Y 4x2x0.15 PIMF FRNC GN
Przekrój
4*2*AWG 26/7 - 4*2*0,128 mm²
Przewody plecione
7
Sekwencja kolorów żył - pary żył
biało-niebieski / biało-pomarańczowy / biało-zielony / biało-brązowy
tworzywo płaszcza
PUR
Usytuowanie żył
skręcona para
Średnica izolacji
0,98  mm
Średnica miedzi
0,48  µm
Średnica płaszcza, maks.
6,7  mm
Średnica płaszcza, min.
6,1  mm

Własności kabli elektrycznych

Czas przebiegu sygnału
5,2  ns/m
Impedancja falowa
100 ± 5 Ω przy 100 MHz
Impedancja przejścia
15 mΩ/m przy 1 MHz
10 mΩ/m przy 10 MHz
30 mΩ/m przy 30 MHz
Kategoria
Cat.6A / Class EA (ISO/IEC 11801 2010)
Napięcie probiercze: przewód-przewód-ekran
700 Vwartość skuteczna, 50 Hz, 1 min
Rezystancja pętli
290  Ω/km
Szybkość przesyłania danych
10 Gb/s

Własności mechaniczne i materiałowe kabli

Gęstość dymu
Zgodnie z IEC 61034
Halogenki
bezhalogenowe, zgodnie z IEC 60754-1
Odporność na olej
zgodnie z wymaganiami IEC 60811-2-1
odporność na rozprzestrzenianie się płomienia
zgodnie z wymaganiami IEC 60332-1-2
Promień gięcia, min., jednorazowy
5 x średnica kabla
Promień gięcia, min., powtarzany
10 x średnica kabla
Wytrzymałość na ścieranie
bardzo dobrze

wtyki lewe

Wtyk po lewej
RJ45, IP20, styk męski, prosty, wtyk, Tworzywo sztuczne, Ekranowane

wtyki prawe

Wtyk po prawej
M12, Kodowanie X, IP67, styk męski, prosty, wtyk, Tworzywo sztuczne, Ekranowane

Klasyfikacje

ETIM 6.0
EC002599
ETIM 7.0
EC002599
ETIM 8.0
EC002599
ETIM 9.0
EC002599
ETIM 10.0
EC002599
ECLASS 9.0
27-06-03-08
ECLASS 9.1
27-06-03-08
ECLASS 10.0
27-06-03-08
ECLASS 11.0
27-06-03-08
ECLASS 12.0
27-06-03-08
ECLASS 13.0
27-06-03-08
ECLASS 14.0
27-06-03-08
ECLASS 15.0
27-06-03-08
