IE-C7FS8LR-305M

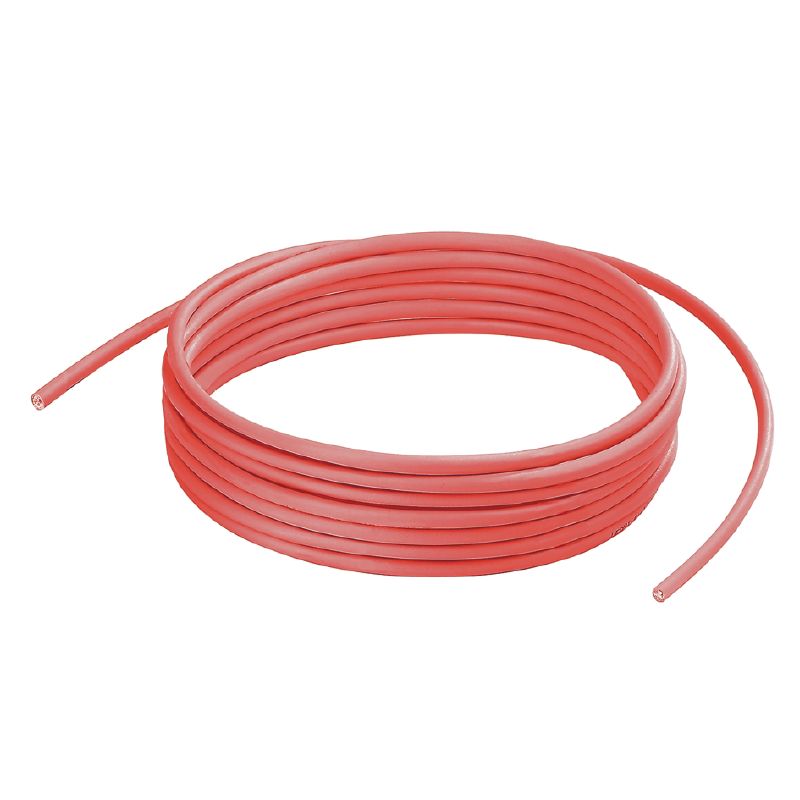

Rendszerkábel, Cat.7 (ISO/IEC 11801), LSZH, 305 m

Nr. produktu 1287910000
Pobierz kartę katalogową Termékletöltések
Kapcsolódó termékek 13
Tanúsítványok Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége Kábel műszaki adatai Kábelszabványok Általános szabványok Szabványok Kábel szerkezet Kábel elektromos tulajdonságai Kábel mechanikai jellemzői és anyagjellemzői Besorolások

Tanúsítványok

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/c4bf74a6-04a5-4e4b-82e5-d75bdf1b56fe/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cULus)
E349758

Általános rendelési adatok

Változat
Rendszerkábel, Cat.7 (ISO/IEC 11801), LSZH, 305 m
Rendelési szám
1287910000
Típus
IE-C7FS8LR-305M
GTIN (EAN)
4050118079012
Qty.
1 Darab
Csomagolás
gyűrűsaruként kartondobozban

Méretek és tömegek

Hossz
305 m
Hossz, inch
12 007,874 inch
Nettó tömeg
12 300 g

Hőmérsékletek

Tárolási hőmérséklet
-20 °C...60 °C
Üzemi hőmérséklet
-20 °C...60 °C
Telepítési hőmérséklet
0 °C...50 °C

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Kábel műszaki adatai

Halogén
Nem
Köpeny színe
piros
Lángterjedéssel szembeni ellenállás
in accordance with IEC 60332-1
Olajokkal szembeni ellenállás
No
Szigetelés
PE
Test voltage: wire-wire-shield
2,5 kV / DC 2 mp-hez
Vezetékek száma
8
árnyékolt
Igen

Kábelszabványok

Füstzáró
to IEC 60754-2
Általános kommunikációs kábeles berendezések
ISO / IEC 11801:2002
EN 50173-1:2007

Általános szabványok

Tanúsítvány száma (cULus)
E349758

Szabványok

Füstzáró
to IEC 60754-2
Általános kommunikációs kábeles berendezések
ISO / IEC 11801:2002
EN 50173-1:2007

Kábel szerkezet

Anordnung Adern
Csavart érpár
Anzahl der Adern
8
Farbsequenz Adern - Adernpaare
fehér - kék, fehér - narancs, fehér - zöld, fehér - barna
Gesamtschirm
Vörösréz drótból készült árnyékoló fonat
Isolation
PE
Keresztmetszet
4*2*AWG 27/7 - 4*2*0,1 mm²
Kupferdurchmesser
0,43 mm
Köpeny színe
piros
Köpenyátmérő
6,0 mm
Leitermaterial
szigeteltetlen vörösréz huzal
Manteldurchmesser, max.
6 mm
Průřez izolace
1 mm
Sodratok
7
Werkstoff Mantel
LSZH
Árnyékolás
S/FTP
Überdeckung Schirmgeflecht
60 %

Kábel elektromos tulajdonságai

Betriebsspannung
125 V max.
Distorsione di propagazione
2,5 ns/100m
Kapazität bei 1 kHz
44 nF/km
Karakteristisk impedans
100 ± 5 Ω 100MHz-en
Kategorie
Cat.7 (ISO/IEC 11801)
Kopplungsdämpfung bis 1000 MHz
80 dB
Kopplungswiderstand bei 10 MHz / m
5 mΩ
Resistance differential
5 %
Resistencia de bucle
170 Ω/km
Schirmdämpfung bis 1000 MHz
60 dB
Tension d'essai : fil-fil-blindage
2,5 kV / DC 2 mp-hez
Trennklasse nach EN 50174-2
d

Kábel mechanikai jellemzői és anyagjellemzői

Füstzáró
to IEC 60754-2
Halogén
Nem
Húzóerő
max. 40 N
Lángterjedéssel szembeni ellenállás
in accordance with IEC 60332-1
Min. hajlítási sugár, csak egyszer
5 x kábelátmérő
Olajokkal szembeni ellenállás
No
UV-álló
Nem

Besorolások

ETIM 8.0
EC003249
ETIM 9.0
EC003249
ETIM 10.0
EC003249
ECLASS 14.0
27-06-18-01
ECLASS 15.0
27-06-18-01
