IE-FM6C2UE0600MSD1SD1X
IE-FM6C2UE0600MSD1SD1X
Детальный чертеж

IE-FM6C2UE0600MSD1SD1X

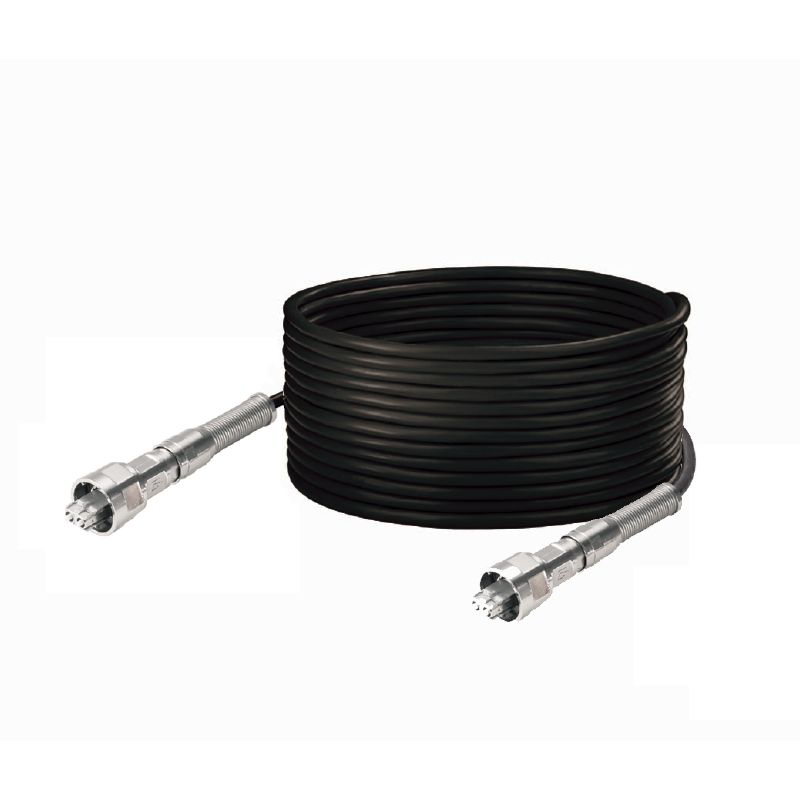

Тросовый кабель, SC IP 67 байонетные разъемы V01, металл, SC IP 67 байонетные разъемы V01, металл, 62.5 µm, Полиуретан, 600 m

№ продукта 1318016000
Загрузить спецификации Загрузка продуктов
Аксессуары 2 Связанные продукты 5
Сертификаты Основные данные для заказа Размеры и массы Температуры Экологическое соответствие изделия Fibra óptica Montaje del cable Механические свойства и свойства материала кабеля Штекер Вилка левосторонняя Вилка правосторонняя Классификации

Сертификаты

ROHS
Соответствовать

Основные данные для заказа

Wersja
Тросовый кабель, SC IP 67 байонетные разъемы V01, металл, SC IP 67 байонетные разъемы V01, металл, 62.5 µm, Полиуретан, 600 m
Order No.
1318016000
Typ
IE-FM6C2UE0600MSD1SD1X
GTIN (EAN)
4050118247077
Förp.
1 Штука

Размеры и массы

Długość
600 m
Длина (в дюймах)
23.622,047 inch
Масса нетто
40.200 g

Температуры

Temperatura magazynowania
-55 °C...85 °C
Drifttemperatur
-40 °C...85 °C
Temperatura układania
-55 °C...60 °C

Экологическое соответствие изделия

RoHS Compliance Status
Соответствует с исключением
RoHS Exemption (if applicable/known)
6c
REACH SVHC
Lead 7439-92-1
SCIP
67cf1078-beca-4687-860b-dc475a6ec24a

Fibra óptica

Dämpning
2.7 dB/km at 850 nm
≤ 0.5 dB/km at 1300 nm
Fibre type
GOF
Multimode
OM1
Insertion loss
≤ 0.4 dB
Затухание отражения
≥ 30 дБ
Полоса пропускания
200 МГц*км при 850 нм
500 МГц*км при 1300 нм

Montaje del cable

Color de revestimiento
negro
Diametro nucleo
62,5 µm
Diámetro de la funda
7,5–8 mm
Kábelek elrendezése
Break-out dragline
Material sheath
Полиуретан
Primary coating
245 µm

Механические свойства и свойства материала кабеля

Галогены
Нет
Радиус изгиба мин., однократный
25 мм
Радиус изгиба мин., повторяющийся
70 mm
Циклы сгиба
100 000

Штекер

Штекер левый
SC, IP67, штыревой контакт, прямой, V1 Bayonett, штекер, Цинковое литье под давлением, неэкранированный
Штекер правый
SC, IP67, штыревой контакт, прямой, V1 Bayonett, штекер, Цинковое литье под давлением, неэкранированный

Вилка левосторонняя

Zástrčka vlevo
SC, IP67, штыревой контакт, прямой, V1 Bayonett, штекер, Цинковое литье под давлением, неэкранированный

Вилка правосторонняя

Штекер правый
SC, IP67, штыревой контакт, прямой, V1 Bayonett, штекер, Цинковое литье под давлением, неэкранированный

Классификации

ETIM 8.0
EC002607
ETIM 9.0
EC002607
ETIM 10.0
EC002607
ECLASS 14.0
27-06-10-03
ECLASS 15.0
27-06-10-03
