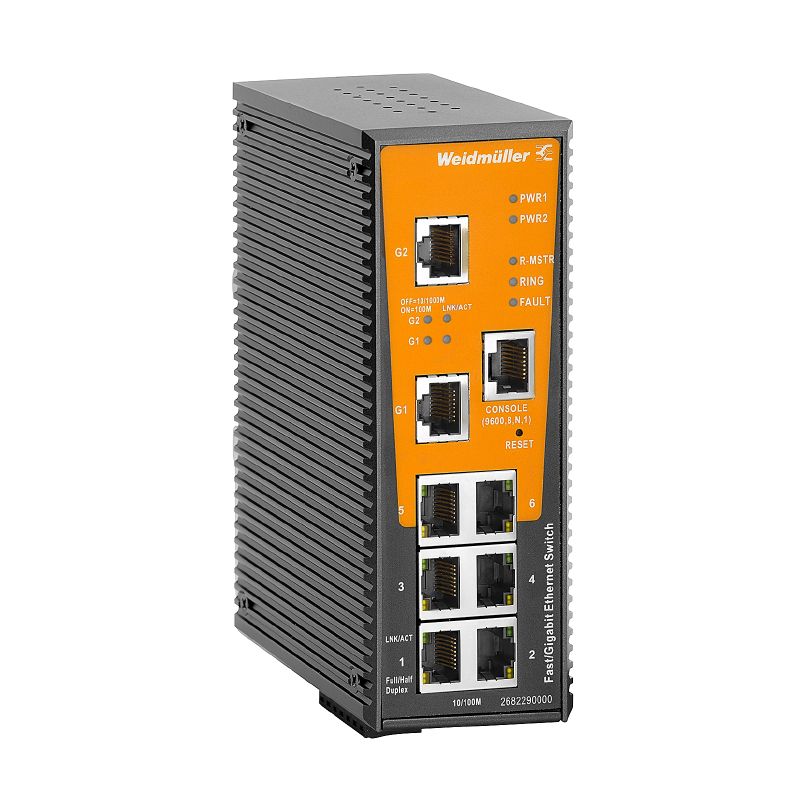

IE-SW-AL08M-6TX-2GT

데이터 시트 다운로드

IE-SW-AL08M-6TX-2GT

네트워크 스위치, 관리형, Fast/Gigabit Ethernet, 포트 수: 6x RJ45 10/100BaseT(X), 2x RJ45 10/100/1000BaseT(X), IP30, -40 °C...75 °C

항목 번호 2682290000

속성

일반 주문 데이터

버전	네트워크 스위치, 관리형, Fast/Gigabit Ethernet, 포트 수: 6x RJ45 10/100BaseT(X), 2x RJ45 10/100/1000BaseT(X), IP30, -40 °C...75 °C
주문 번호	2682290000
유형	IE-SW-AL08M-6TX-2GT
GTIN(EAN)	4050118692426
수량	1 items

치수 및 중량

깊이	107.1 mm
깊이 (인치)	4.217 inch
높이	144.3 mm
높이 (인치)	5.681 inch
너비	52 mm
폭 (인치)	2.047 inch
순중량	817 g

보관 온도	-40 °C...85 °C
작동 온도	-40 °C...75 °C
습도	5 ~ 95 %(비응축)

환경 제품 규정 준수

REACH SVHC	Lead 7439-92-1
SCIP	9229992a-00b9-4096-8962-200a7f33e289
RoHS 준수 상태	준수, 예외 존재
RoHS 면제(해당되거나 알려진 경우)	6c, 7a, 7cI

EMC 준수 및 인증

EMC 표준	EN 55032 EN 55024 FCC Part 15 Subpart B Class A IEC 61000-4-2 ESD: Contact: 4 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz bis 1 Ghz: 3 V/m IEC 61000-4-4 EFT: 전력: 0.5kV, 신호: 0.5kV IEC 61000-4-5 Surge: Power: 0,5 kV; Signal: 1 kV IEC 61000-4-6 CS: 3 Vrms
안전 표준	EN 62368-1 규격 적합 SELV UL 61010-1 UL 61010-2-201
자유 낙하	IEC 60068-2-31 규격
진동	IEC 60068-2-6 준수
충격	IEC 60068-2-27 준수

보관 온도, 최대	85 °C
보관 온도, 최소	-40 °C
습도	5 ~ 95 %(비응축)
작동 고도	고도, 최대: 2,000 m 참고: UL에 따라 고도, 최대: 6,000 m 참고: 제한 사항은 섹션 다운로드에서 작동 고도에 대한 제조업체 선언을 참조하십시오.
작동 온도, 최대	75 °C
작동 온도, 최소	-40 °C

시간 간격

5년

인터페이스

RJ45 포트	10/100BaseT(X) 또는 10/100/1000BaseT(X) 자동 협상 풀/하프 듀플렉스 모드 Auto MDI/MDI-X 포트
기능 재설정 버튼	<5초: 시스템 재부팅 >5초: 공장 초기값
알람 접점	24 V DC에서 1 A의 전류 용량을 갖는 1개의 릴레이 출력
콘솔 포트 인터페이스	RS-232(RJ45 커넥터)
포트 수	6x RJ45 10/100BaseT(X) 2x RJ45 10/100/1000BaseT(X)

장치 구성	웹브라우저(HTTP/HTTPS) SNMP v1/v2c/v3 로컬 시리얼 콘솔 포트(RJ-45 포트를 통한 RS-232) 웹 인터페이스 또는 TFTP 서버를 통한 구성 파일 업로드 Command Line Interface (Telnet/SSH)
모니터링 기능	SNMP v1/v2c/v3 LLDP(Link Layer Discovery Protocol) 포트 미러링 포트 통계 포트 모니터링 Syslog RMON(원격 모니터링) 이메일을 통한 이벤트 기반 경고 릴레이를 통한 이벤트 기반 경고 SNMP 트랩을 통한 이벤트 기반 경고
네트워크 이중화	STP(Spanning Tree Protocol) RSTP(Rapid Spanning Tree Protocol) MSTP(Multiple Spanning Tree Protocol) O-Ring(패스트/기가비트 이더넷 인터페이스에서 복구 시간 <10/30 ms) O-Chain(패스트/기가비트 이더넷 인터페이스에서 복구 시간 <10/30 ms) LACP(Link Aggregation Control Protocol) 고속 복구
네트워크 트래픽 필터	QoS(Quality of Service) Class of Service (CoS) Type of Service (ToS) Differentiated Services Code Point (DSCP) 포트 기반 VLAN 태그 기반 VLAN GVRP(GARP VLAN 등록 프로토콜) IGMP v2/v3 Multicast VLAN Registration (MVR) 트래픽 속도 제한
IP 주소 관리	고정 DHCP 클라이언트 DHCP 서버(포트 기반, 풀 기반) DHCP Option 82 DHCP 릴레이
보안 기능	VLAN 세그먼트화 포트 활성화/비활성화 TACACS+ 및 IEEE 802.1X 사용자 신분 인증 액세스 제어(IEEE 802.1X를 통한 포트 기반) ACL(액세스 제어 목록, IP 기반) ACL(액세스 제어 목록, MAC 기반) 보안 IP 목록과 허용 액세스 구성 방법을 통한 관리 액세스 보안(웹 인터페이스, 텔넷, SSH) 루프 보호
시간 동기화 관리	NTP 서버 SNTP 클라이언트
산업용 프로토콜 지원	Modbus/TCP slave 적합성 클래스 A에 부합되는 PROFINET 장치

MTBF	기준에 따름: Telcordia SR-332 작동 시간(시간), 최소: 798,350 h

결선 유형	탈착식 7핀 단자대 블록 1개
과부하 전류 보호	예
역극성 보호	예
전류 소비량	전압: 12 V 전류: 0.83 A 전압: 24 V 전류: 0.41 A 전압: 48 V 전류: 0.19 A
전압 공급	12/24/48 V DC 이중화 입력 2개
전압 공급 범위	전압 유형: DC 전압, 최소: 10.8 V 전압, 최대: 52.8 V

스위치 특성

IGMP-Groups	1024
MAC 테이블 크기	8 K
VLAN-ID 최대	4094
VLAN-ID 최소	1
대역폭 백플레인	5.6 Gbit/s
우선 순위 대기열	4
최대 사용 가능 VLAN 수	4095
패킷 버퍼 크기	1 Mbit

기술 데이터

보호 등급	IP30
속도	Fast/Gigabit Ethernet
스위치	관리형
장착 유형	DIN 레일
하우징 기본 재질	금속

데이터 스위칭	보관 및 전송
표준	IEEE 802.3 for 10BaseT IEEE 802.3u for 100BaseT(X) IEEE 802.1X for authentication LLDP(Link Layer Discovery Protocol)용 IEEE 802.1AB IEEE 802.3ab for 1000BaseT(X) IEEE 802.3x for flow control IEEE 802.3ad for port trunk with LACP IEEE 802.1D for the Spanning Tree protocol IEEE 802.1w for Rapid STP IEEE 802.1s for the Multiple Spanning Tree Protocol (MSTP) IEEE 802.1p for Class of Service IEEE 802.1Q for VLAN tagging
흐름 제어	IEEE 802.3x 흐름 제어

승인/인증/적합성 문서	[KC certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_314212) [EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_189182) [RCM Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_189254) [UK Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_253776) [Manufacturer's declaration for operating altitude](https://mdcop.weidmueller.com/mediadelivery/asset/900_263602)
엔지니어링 데이터	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_216586)
Eplan Data Portal	[Eplan data](https://dataportal.eplan.com/part-details/WEI.2682290000)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2682290000)
제품 변경 통지	[263584](https://mdcop.weidmueller.com/mediadelivery/asset/900_263584)
소프트웨어	[Device description -- SNMP private MIB](https://mdcop.weidmueller.com/mediadelivery/asset/900_212493) [Firmware -- Current Firmware](https://mdcop.weidmueller.com/mediadelivery/asset/900_245695)
사용자 문서	[Hardware Installation Guide](https://mdcop.weidmueller.com/mediadelivery/asset/900_176899) [User manual](https://mdcop.weidmueller.com/mediadelivery/asset/900_245689)
카탈로그	[Catalogues in PDF-format](LINK/Catalog.html)

ETIM 6.0	EC000734
ETIM 7.0	EC000734
ETIM 8.0	EC000734
ETIM 9.0	EC000734
ECLASS 9.0	19-17-01-06
ECLASS 9.1	19-17-01-06
ECLASS 10.0	19-17-04-01
ECLASS 11.0	19-17-04-01
ECLASS 12.0	19-17-04-01
ECLASS 13.0	19-17-04-01
ECLASS 14.0	19-17-04-01

인증	![CE](/picture/CE.gif) ![CULUS](/picture/CULUS.gif) ![KOREANCERT](/picture/KOREANCERT.gif) ![UKCA](/picture/UKCA.gif)
ROHS	준수
UL File Number Search	[UL 웹사이트](LINK/UL_search.html)
인증 번호(cULus)	E141197
