속성
| 버전 | 네트워크 스위치, 비관리형, 기가비트 이더넷, 포트 수: 6 * RJ45 10/100/1000BaseT(X), 2 * combo-ports (10/100/1000BaseT(X) or 100/1000BaseSFP), IP30, -40 °C...75 °C |
| 주문 번호 | 1286870000 |

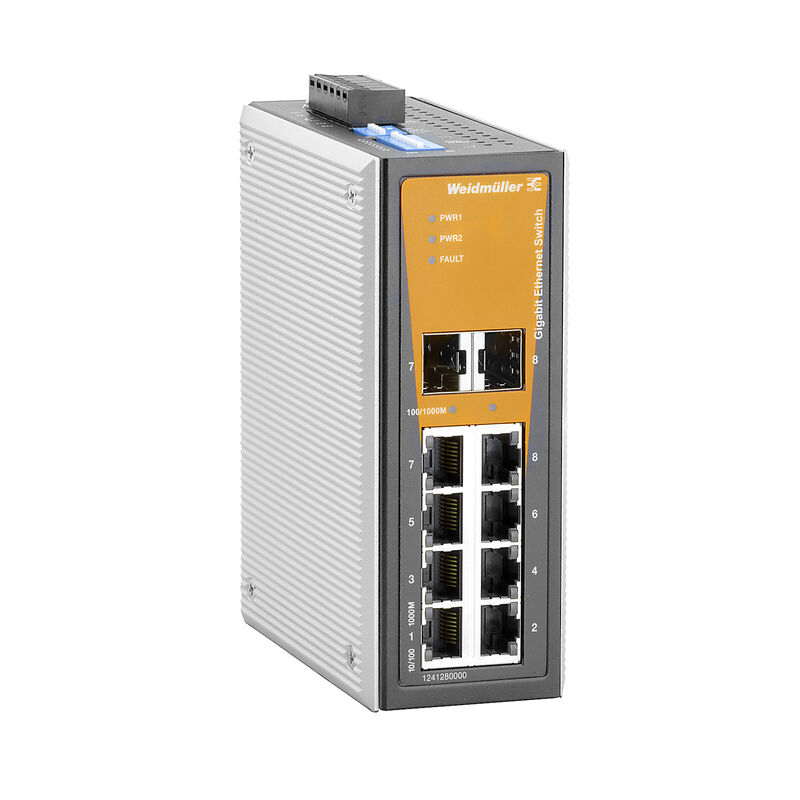

| 유형 | IE-SW-VL08T-6GT-2GS |
| GTIN(EAN) | 4050118077759 |
| 수량 | 1 items |
| 깊이 | 105 mm |
| 깊이 (인치) | 4.134 inch |
| 높이 | 135 mm |
| 높이 (인치) | 5.315 inch |
| 너비 | 52.85 mm |
| 폭 (인치) | 2.081 inch |
| 순중량 | 630 g |
| 보관 온도 | -40 °C...85 °C |
| 작동 온도 | -40 °C...75 °C |
| 습도 | 5 ~ 95 %(비응축) |
| RoHS 준수 상태 | 준수, 예외 존재 |
| RoHS 면제(해당되거나 알려진 경우) | 6c, 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 9229992a-00b9-4096-8962-200a7f33e289 |
| EMC 표준 |
EN 55032
EN 55035 IEC 61000-4-6 CS: 10 V IEC 61000-4-8 EN 61000-6-4 EN 61000-6-2 CISPR 32 FCC Part 15 Subpart B Class A IEC 61000-4-2 ESD: Contact: 6 kV; Air: 8 kV IEC 61000-4-3 RS: 80 MHz to 1 Ghz: 10 V/m IEC 61000-4-4 EFT: Power: 2 kV; Signal: 2 kV IEC 61000-4-5 Surge: Power: 2 kV; Signal: 2 kV |
| 선박 사용 | DNV |
| 안전 표준 |
UL508
EN 60950-1 |
| 자유 낙하 | IEC 60068-2-32 규격 |
| 진동 | IEC 60068-2-6 준수 |
| 충격 | IEC 60068-2-27 준수 |
| 폭발 위험 구역 |
UL/cUL, Class I, Division 2, Groups A, B, C 및 D
ATEX Zone 2 Ex ec nC IIC T4 Gc EN IEC 60079-0 EN IEC 60079-15 EN IEC 60079-7 |
| 보관 온도, 최대 | 85 °C |
| 보관 온도, 최소 | -40 °C |
| 습도 | 5 ~ 95 %(비응축) |
| 작동 온도, 최대 | 75 °C |
| 작동 온도, 최소 | -40 °C |
| 시간 간격 | 5년 |
| DIP 스위치 기능 |
포트 감시
브로드캐스트 스톰 보호 활성/비활성 점보 프레임 지원 활성화/비활성화 IEEE 802.3az 에너지 효율 이더넷 작동/정지 |
| LED 표시기 |
전원 LED: PWR1, PWR2
FAULT 10/100/1000M (TP-Port) 100/1000M (SFP-Port) |
| RJ45 포트 |
10/100/1000BaseT(X)
자동 협상 풀/하프 듀플렉스 모드 Auto MDI/MDI-X 포트 |
| 광섬유 포트 | 100/1000Base SFP 슬롯 |
| 알람 접점 | 24 V DC에서 1 A의 전류 용량을 갖는 1개의 릴레이 출력 |
| 참고 | SFP 슬롯은 제품 그룹 "Basic-, Value- 및 PremiumLine의 스위치와 함께 사용하는 SFP 트랜시버"에 속한 바이드뮬러 SFP 트랜시버에만 사용할 수 있습니다. 타사 SFP 트랜시버는 스위치와 호환되지 않습니다. |
| 포트 수 |
6 * RJ45 10/100/1000BaseT(X)
2 * combo-ports (10/100/1000BaseT(X) or 100/1000BaseSFP) |
| 산업용 프로토콜 지원 | CC-Link IE 필드 |
| MTBF |
|
| 결선 유형 | 탈착식 6-핀 단자대 1개 |
| 역극성 보호 | 사용 가능 |
| 전류 소비량 | 0.34 A, 24 V에서 |
| 전압 공급 |
12/24/48 V DC
이중화 입력 2개 |
| 전압 공급 범위 |
|
| MAC 테이블 크기 | 8 K |
| 대역폭 백플레인 | 16 Gbit/s |
| 점보 프레임 지원 | 최대 9.6 KB |
| 패킷 버퍼 크기 | 4,000 kBit |
| 보호 등급 | IP30 |
| 속도 | 기가비트 이더넷 |
| 스위치 | 비관리형 |
| 장착 유형 | DIN 레일 |
| 하우징 기본 재질 | 금속 |
| 데이터 스위칭 | 보관 및 전송 |
| 표준 |
IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X) and 100BaseFX IEEE 802.3ab for 1000BaseT(X) IEEE 802.3z for 1000BaseX IEEE 802.3x for flow control IEEE 802.3az Energy-Efficient Ethernet |
| 흐름 제어 |
IEEE 802.3x 흐름 제어
배압 흐름 제어 |
| 승인/인증/적합성 문서 |
[CC-Link IE Field Certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_56173)
[DNV certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_74377) [ATEX certificate](https://mdcop.weidmueller.com/mediadelivery/asset/900_82216) [EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_35673) [UK Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_289062) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_103271) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1286870000) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1286870000) |
| 사용자 문서 | [Hardware Installation Guide](https://mdcop.weidmueller.com/mediadelivery/asset/900_35797) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC000734 |
| ETIM 7.0 | EC000734 |
| ETIM 8.0 | EC000734 |
| ETIM 9.0 | EC000734 |
| ECLASS 9.0 | 19-17-01-06 |
| ECLASS 9.1 | 19-17-01-06 |
| ECLASS 10.0 | 19-17-04-02 |
| ECLASS 11.0 | 19-17-04-02 |
| ECLASS 12.0 | 19-17-04-02 |
| ECLASS 13.0 | 19-17-04-02 |
| ECLASS 14.0 | 19-17-04-02 |
| 인증 |       |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(cULus) | E141197 |
| 인증 번호 (cULusEX) | E223527 |
