속성

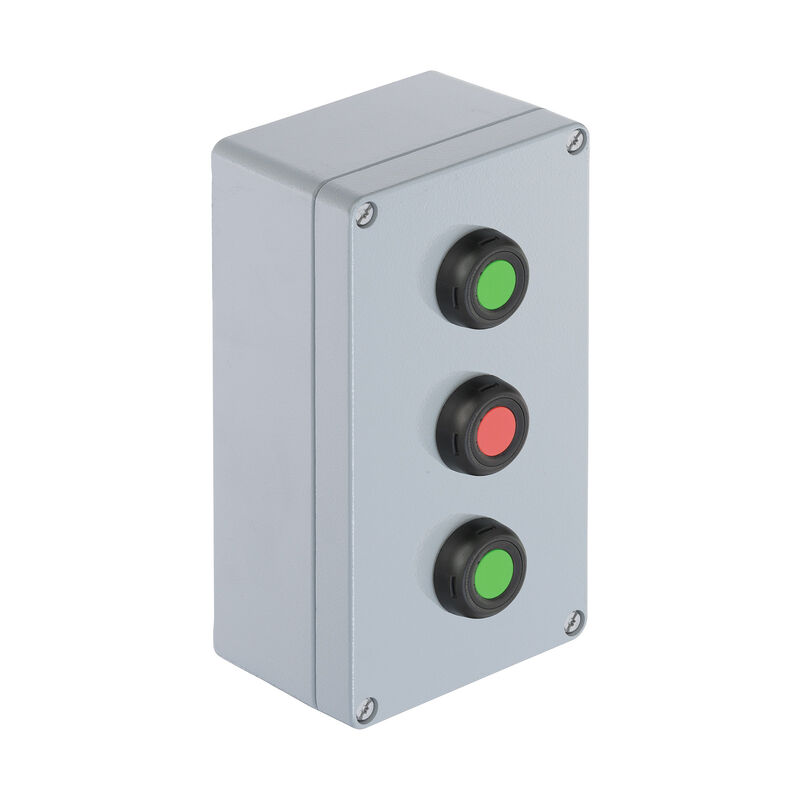

| 버전 | Klippon 컨트롤 스테이션 (제어 및 신호 디바이스), 제어/신호 디바이스, KLIPPON K51 EX, 알루미늄 AlSi12, 푸시버튼 - 초록색, 푸시버튼 - 빨간색, 푸시버튼 - 초록색, 3 NC 접점, 3 NO 접점, -55 °C...+55 °C, IP54, IP66 |
| 주문 번호 | 1537550000 |
| 유형 | KLIPPON CS K51-2 |
| GTIN(EAN) | 4050118341829 |
| 수량 | 1 items |
| 배송 상태 | 향후에는 이 품목을 더 이상 사용할 수 없습니다. |
| 이용가능 기간 | 31.08.2024 |

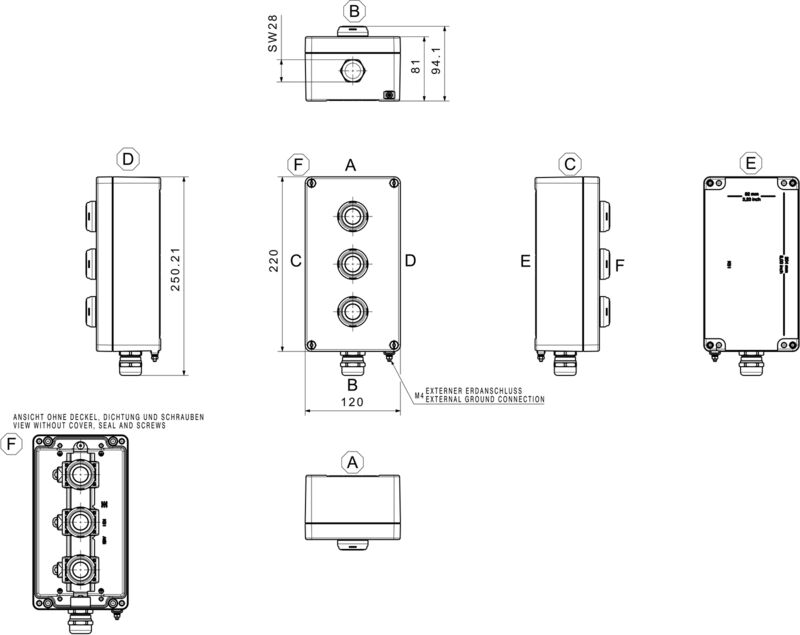

| 깊이 | 81 mm |
| 깊이 (인치) | 3.189 inch |
| 부가 콤포넌트 포함 깊이 | 94 mm |
| 높이 | 220 mm |
| 높이 (인치) | 8.661 inch |
| 너비 | 120 mm |
| 폭 (인치) | 4.724 inch |
| 순중량 | 1,603 g |
| 주변 온도 | -55 °C...+55 °C |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | d75c8142-044b-4eeb-8182-dc036aa6a21e |
| RoHS 준수 상태 | 준수, 예외 존재 |
| RoHS 면제(해당되거나 알려진 경우) | 6bI |
| 인증 번호 단자함(ATEX) | TÜV 14 ATEX 7606 X |
| 인증 번호 단자함(IECEx) | IECEx ITA 14.0013X |
| 인증 번호 단자함(INMETRO) | LMP 21.0019X |
| 인증 번호(ATEX) | TUEV14ATEX7606X |
| 인증 번호(IECEX) | IECEXITA14.0013X |
| 인클로저 내 1 포지션 | 푸시버튼 - 초록색 |
| 인클로저 내 2 포지션 | 푸시버튼 - 빨간색 |
| 인클로저 내 3 포지션 | 푸시버튼 - 초록색 |
| 접점 설계 |
3 NC 접점
3 NO 접점 |
| 작동 전압, 최대 | 400 V |
| 작동 전류(주변 온도 40°C 시), 최대 |
1.5 mm² - T6 10 A
1.5 mm² - T5 16 A 2.5 mm² - T6 16 A |
| 작동 전류(주변 온도 55°C 시), 최대 |
1.5 mm² - T4 16 A
1.5 mm² - T5 10 A 2.5 mm² - T5 16 A |
| 액추에이터 | 푸시버튼 |
| 액추에이터 색상 |
녹색
빨간색 |
| 드릴 구멍 측 B | 1 x M25 |
| 커버 부착 | Torx®-20 일자 스크류 |
| 작동 및 디스플레이 요소의 실링 재질 | EPDM |
| 인클로저 실링 재질 | 실리콘 (VMQ) |
| 커버 스크류 토크 | 2.5 Nm |
| 접지 스터드 토크 | 2.5 Nm |
| 외부 접지 | M4 접지 스터드, 스테인리스 스틸 |
| 내부 접지 | 접지 단자대 |
| 마킹 |
II 2 G Ex d e IIC T* Gb
II 2 D Ex tb IIIC T*°C Db |
| 케이블 글랜드 클램핑 면적, 최대 | 18 mm |
| 케이블 글랜드 클램핑 면적, 최소 | 10 mm |
| 와이어 결선 단면, 가는 꼬임, 최대 | 2.5 mm² |
| 장착 유형 | 벽면 장착 |
| 표면 마감 | 파우더 코딩 |
| 충격 저항 | IEC60079-0에 따른 7 줄(J) |
| 온도 등급 |
T4
T5 T6 |
| 재질 | 알루미늄 AlSi12 |
| 드릴 구멍 측 B | 1 x M25 |
| 재질 | 알루미늄 AlSi12 |
| 승인/인증/적합성 문서 |
[TUEV14ATEX7606X](https://mdcop.weidmueller.com/mediadelivery/asset/900_157816)
[IECEXITA14.0013X](https://mdcop.weidmueller.com/mediadelivery/asset/900_157818) [INMETRO Certificado INMETRO - LMP 21.0019X KCS](https://mdcop.weidmueller.com/mediadelivery/asset/900_213805) |
| Eplan Data Portal | [Eplan data](https://dataportal.eplan.com/part-details/WEI.1537550000) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 브로슈어 | [PI KLIPPON CS EN](http://download.weidmueller.com/asset/download/file/38179) |
| ETIM 6.0 | EC002503 |
| ETIM 7.0 | EC002503 |
| ETIM 8.0 | EC002503 |
| ETIM 9.0 | EC002503 |
| ECLASS 9.0 | 27-18-05-02 |
| ECLASS 9.1 | 27-18-05-90 |
| ECLASS 10.0 | 27-18-05-02 |
| ECLASS 11.0 | 27-18-05-02 |
| ECLASS 12.0 | 27-18-05-02 |
| ECLASS 13.0 | 27-18-05-02 |
| ECLASS 14.0 | 27-18-05-02 |
| 인증 |   |
