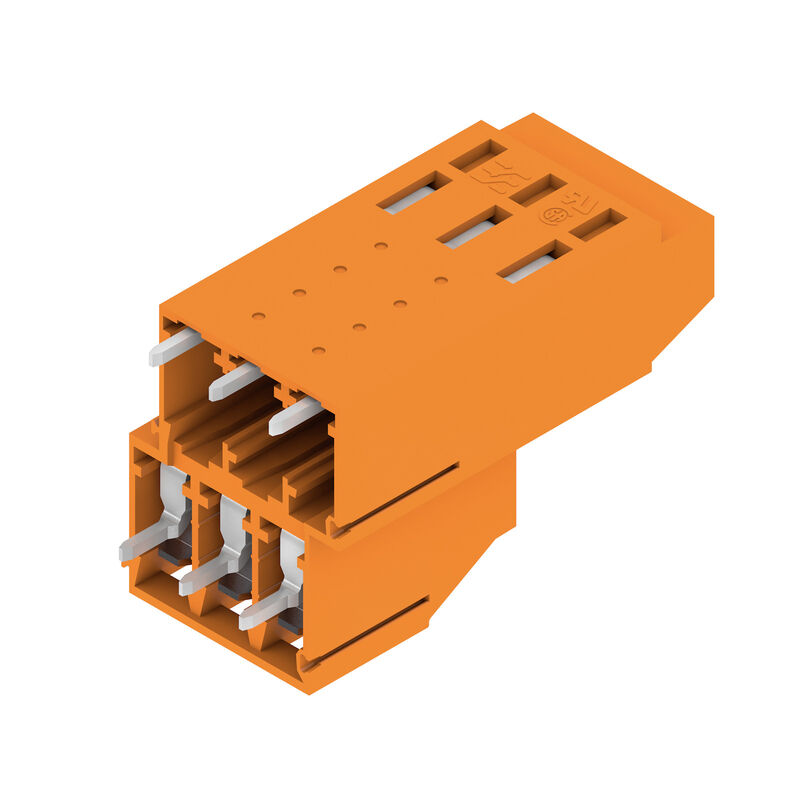

Illustration du produit
Figure similaire
LL2N 5.00/06/90 3.2SN OR BX

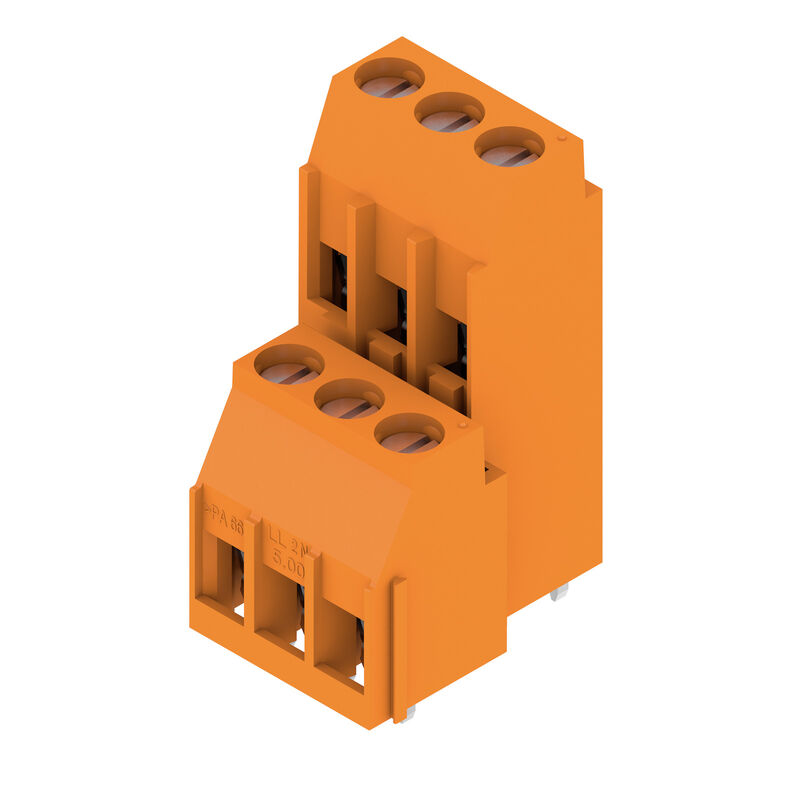

Illustration du produit
LL2N 5.00/06/90 3.2SN OR BX
Illustration du produit
LL2N 5.00/06/90 3.2SN OR BX
Dimensional drawing
LL2N 5.00/06/90 3.2SN OR BX
Graph

LL2N 5.00/06/90 3.2SN OR BX

Bloc de jonction pour circuit imprimé, 5.00 mm, Nombre de pôles: 6, 90°, Longueur du picot à souder (l): 3.2 mm, étamé, Orange, Raccordement vissé, Plage de serrage, max. : 6 mm², Boîte

Référence produit 1934320000
Fiche technique Soutien à l'ingénierie Téléchargements de produits
Autres produits de la même gamme 23
Agréments Informations générales de commande Dimensions et poids Conformité environnementale du produit Paramètres du système Données des matériaux Conducteurs indiqués pour raccordement Données nominales selon CEI Données nominales selon CSA Données nominales selon UL 1059 Emballage Note importante Classifications

Agréments

Agréments
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
ROHS
Conforme

Informations générales de commande

Version
Bloc de jonction pour circuit imprimé, 5.00 mm, Nombre de pôles: 6, 90°, Longueur du picot à souder (l): 3.2 mm, étamé, Orange, Raccordement vissé, Plage de serrage, max. : 6 mm², Boîte
Référence
1934320000
Type
LL2N 5.00/06/90 3.2SN OR BX
GTIN (EAN)
4032248590896
Qté.
50 Pièce
Indices de produit
IEC: 500 V / 32.5 A / 0.5 - 6 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
Emballage
Boîte

Dimensions et poids

Profondeur
21.99 mm
Profondeur (pouces)
0.866 inch
Hauteur
34.5 mm
Hauteur (pouces)
1.358 inch
Hauteur version la plus basse
31.3 mm
Largeur
17.5 mm
Largeur (pouces)
0.689 inch
Poids net
10.611 g

Conformité environnementale du produit

Statut de conformité RoHS
Conforme sans exemption
REACH SVHC
Pas de SVHC au-dessus de 0,1 % en poids

Paramètres du système

Product family
OMNIMATE Signal - série LL
Wire connection method
Raccordement vissé
Propriété, bornes de serrage
WireReady
montaż na płytce drukowanej
Raccordement soudé THT
Orientation de la sortie du conducteur
90°
Pas en mm (P)
5 mm
Raster w calach (P)
0.197 "
Nombre de pôles
6
Nombre de pôles
2
Монтаж силами заказчика
Oui
Nombre de séries
2
Максимальное количество полюсов на ряд
24
Длина штифта для припайки (l)
3.2 mm
Dimensions du picot à souder
0,75 x 0,9 mm
Диаметр отверстия припойного ушка (D)
1.3 mm
Tolérance du diamètre du trou d'implantation (D)
+ 0,1 mm
Nombre de picots par pôle
1
Lame de tournevis
0,6 x 3,5
Norme lame de tournevis
DIN 5264
Couple de serrage, min.
0.5 Nm
Couple de serrage, max.
0.6 Nm
Vis de serrage
M 3
Longueur de dénudage
6 mm
L1 en mm
10 mm
L1 en pouce
0.394 "
Protection au toucher selon DIN VDE 0470
IP 20 enfiché/ IP 10 non enfiché
Protection au toucher selon DIN VDE 57 106
protection doigt non enfiché/ protection appui de la main enfiché
Degré de protection
IP20

Données des matériaux

Matériau isolant
Wemid (PA)
Couleur
Orange
Tableau des couleurs (similaire)
RAL 2000
Groupe de matériaux isolants
I
Indice de Poursuite Comparatif (CTI)
≥ 600
Classe d'inflammabilité selon UL 94
V-0
Matériau des contacts
Alliage de cuivre
Surface du contact
étamé
Traitement
SN 4-6 μm
Type étamé
mat
Structure en couches du raccordement soudé
4...6 µm Sn mat
Température de stockage, min.
-40 °C
Température de stockage, max.
70 °C
Température de fonctionnement , min.
-50 °C
Température de fonctionnement , max.
120 °C
Plage de température montage, min.
-25 °C
Plage de température montage, max.
120 °C

Conducteurs indiqués pour raccordement

Plage de serrage, min.
0.08 mm²
6 mm²
Section de raccordement du conducteur, AWG, min.
AWG 26
Section de raccordement du conducteur, AWG, max.
AWG 12
Rigide, min. H05(07) V-U
0.5 mm²
Rigide, max. H05(07) V-U
6 mm²
souple, min. H05(07) V-K
0.5 mm²
souple, max. H05(07) V-K
4 mm²
avec embout isolé DIN 46 228/4, min.
0.5 mm²
avec embout isolé DIN 46 228/4, max.
2.5 mm²
avec embout, DIN 46228 pt 1, min.
0.5 mm²
avec embout selon DIN 46 228/1, max.
2.5 mm²
Jauge à bouchon selon EN 60999 a x b ; ø
2,8 mm x 2,4 mm; 3,0 mm
Raccordement
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0.5 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        8 mm
    • Embout recommandé:
      0409500000
    • Longueur de dénudage:
      • nominal:
        6 mm
    • Embout recommandé:
      0282600000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      0.75 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        8 mm
    • Embout recommandé:
      0409600000
    • Longueur de dénudage:
      • nominal:
        6 mm
    • Embout recommandé:
      0282700000
  • Section pour le raccordement du conducteur:
    • Type:
      câblage fin
    • nominal:
      1 mm²
  • Embout:
    • Longueur de dénudage:
      • nominal:
        8 mm
    • Embout recommandé:
      0409700000
    • Longueur de dénudage:
      • nominal:
        6 mm
    • Embout recommandé:
      0372600000
Texte de réference
Choisissez la longueur des embouts en fonction du produit et de la tension nominale.
Le diamètre extérieur du collier plastique ne doit pas être plus grand que le pas (P)

Données nominales selon CEI

testé selon la norme
IEC 60664-1
IEC 61984
Courant nominal, nombre de pôles min. (Tu = 20 °C)
32.5 A
Courant nominal, nombre de pôles max. (Tu = 20 °C)
26 A
Courant nominal, nombre de pôles min. (Tu = 40 °C)
27.5 A
Courant nominal, nombre de pôles max. (Tu = 40 °C)
22 A
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
500 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
320 V
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
250 V
Tension de choc nominale pour classe de surtension/Degré de pollution II/2
4 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/2
4 kV
Tension de choc nominale pour classe de surtension/Degré de pollution III/3
4 kV
Tenue aux courants de faible durée
3 x 1s mit 120 A

Données nominales selon CSA

협회(CSA)
CSA
인증 번호(CSA)
200039-1202191
Napięcie znamionowe (grupa użytkowa B / CSA)
300 V
Tension nominale (groupe d'utilisation D / CSA)
300 V
Номинальный ток (группа использования B/CSA)
20 A
Номинальный ток (группа использования D/CSA)
10 A
와이어 단면적, AWG, 최소
AWG 26
Поперечное сечение подключаемого провода AWG, макс.
AWG 12
Référence aux valeurs approuvées
Les spécifications indiquent les valeurs maximales. Détails - voir le certificat d'agrément.

Données nominales selon UL 1059

정격 전압(사용 그룹 B / UL 1059)
300 V
Tension nominale (groupe d'utilisation D / UL 1059)
300 V
Courant nominal (groupe d'utilisation B / UL 1059)
20 A
Courant nominal (groupe d'utilisation D / UL 1059)
10 A
Section de raccordement de câble AWG, min.
AWG 26
Поперечное сечение подключаемого провода AWG, макс.
AWG 12

Emballage

Упаковка
Boîte
Longueur VPE
224 mm
Largeur VPE
70 mm
Hauteur VPE
60 mm

Note importante

Conformité IPC
Conformité  : les produits sont conçus, fabriqués et livrés selon des normes internationales reconnues  ; et ils sont conformes aux caractéristiques garanties dans la fiche de données / respectent les propriétés décoratives selon IPC-A-610 « Classe 2 ». Des requêtes supplémentaires sur le produit peuvent être évaluées sur demande.
Remarques

• Stockage à long terme du produit à une température moyenne de 50 °C et une humidité maximale de 70 %, 36 mois

Classifications

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
