LL2N 5.00/46/90 3.2SN OR BX

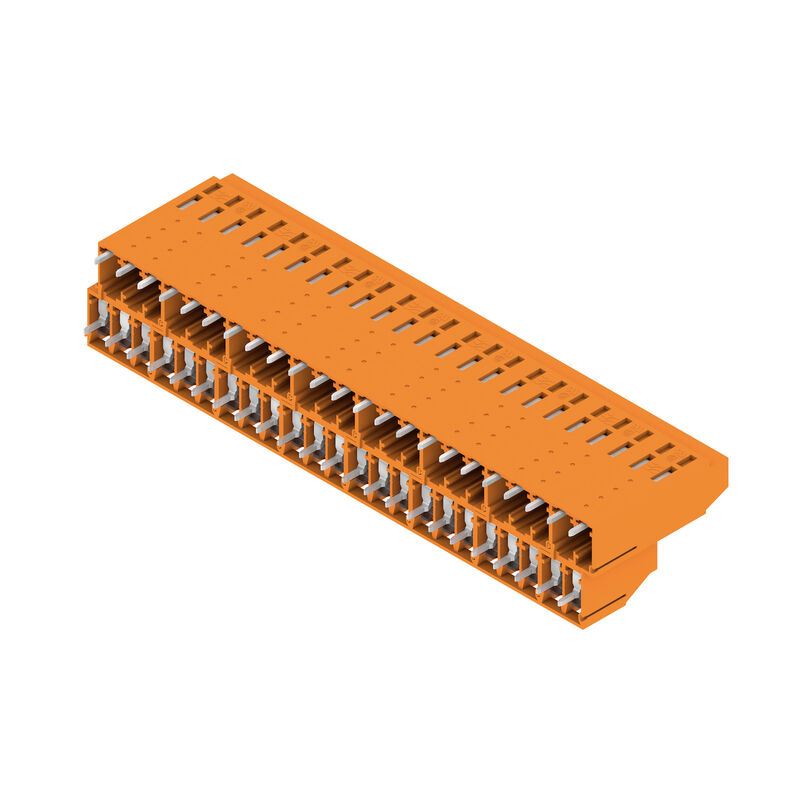

Product image
LL2N 5.00/46/90 3.2SN OR BX

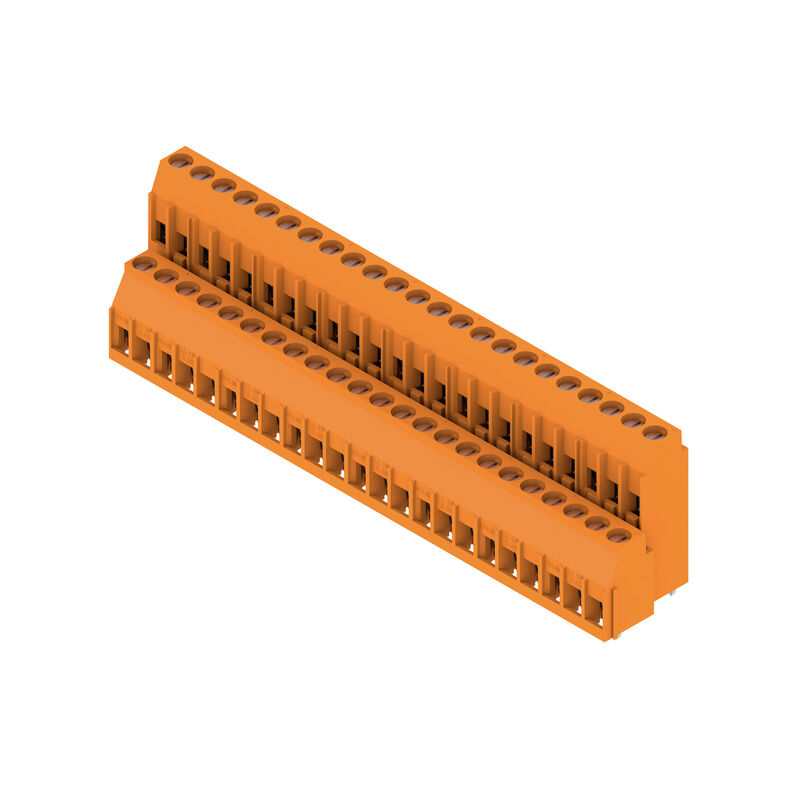

Product image
LL2N 5.00/46/90 3.2SN OR BX
Dimensional drawing
LL2N 5.00/46/90 3.2SN OR BX
Graph

LL2N 5.00/46/90 3.2SN OR BX

Printed circuit board terminals, 5.00 mm, Number of poles: 46, 90°, Solder pin length (l): 3.2 mm, tinned, orange, Clamping yoke connection, Clamping range, max. : 6 mm², Box

Cikkszám 1977460000
Adatlap letöltése Mérnöki támogatás Termékletöltések
Kapcsolódó termékek 12
Approvals General ordering data Dimensions and weights Miljööverenstämmelse för produkt Rendszerparaméterek Anyagjellemzők Csatlakoztatható vezetékek Номинальные характеристики по IEC CSA névleges adatok UL 1059 névleges adatok Csomagolás Fontos megjegyzés Besorolások

Approvals

인증
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(UR)
E60693

General ordering data

버전
Printed circuit board terminals, 5.00 mm, Number of poles: 46, 90°, Solder pin length (l): 3.2 mm, tinned, orange, Clamping yoke connection, Clamping range, max. : 6 mm², Box
주문 번호
1977460000
유형
LL2N 5.00/46/90 3.2SN OR BX
GTIN(EAN)
4032248673070
수량
10 Darab
Termékadatok
IEC: 500 V / 32.5 A / 0.5 - 6 mm²
UL: 300 V / 20 A / AWG 26 - AWG 12
Csomagolás
Doboz

Dimensions and weights

깊이
21.99 mm
Depth (inches)
0,866 inch
높이
34.5 mm
Magasság (coll)
1,358 inch
Legalacsonyabb változat magassága
31.3 mm
너비
117.5 mm
Szélesség (coll)
4,626 inch
순중량
81.431 g

Miljööverenstämmelse för produkt

RoHS 준수 상태
Compliant without exemption
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Rendszerparaméterek

제품군
OMNIMATE Signal - sorozat LL
와이어 결선 방식
Csavaros csatlakozás
속성, 클램핑 포인트
WireReady
PCB에 장착
THT-forrasztott csatlakozás
도체 아웃렛 방향
90°
피치(mm)(P)
5 mm
피치(인치)(P)
0.197 "
Pólusszám
46
Pin series quantity
2
고객 맞춤
Igen
Sorok száma
2
층당 최대 인접 폴
24
솔더 핀 길이(l)
3.2 mm
솔더핀 크기
0,75 x 0,9 mm
솔더 구멍 직경(D)
1.3 mm
Solder eyelet hole diameter tolerance (D)
+ 0,1 mm
Number of solder pins per pole
1
Screwdriver blade
0,6 x 3,5
Csavarhúzó éle, standard
DIN 5264
Meghúzási nyomaték, min.
0.5 Nm
Meghúzási nyomaték, max.
0.6 Nm
Biztosítócsavar
M 3
Csupaszolási hossz
6 mm
L1, mm
110 mm
L1, inch
4.334 "
Érintésvédelem a DIN VDE 0470 szerint
IP 20 dugaszolva / IP 10 nem dugaszolva
Érintésvédelem a DIN VDE 57 106 szerint
Ujjak számára biztonságos nem dugaszolt/ Kézfej számára biztonságos dugaszolt
Védelmi osztály
IP20

Anyagjellemzők

절연재
Wemid (PA)
Colour
narancssárga
컬러 차트(유사)
RAL 2000
Insulating material group
I
Comparative Tracking Index (CTI)
≥ 600
UL 94 flammability rating
V-0
접점 재질
Rézötvözet
접점 표면
ónozott
Coating
4-6 μm SN
Tinning type
matt
용접 결선의 레이어 구조
4...6 µm Sn matt
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
120 °C
Hőmérsékleti tartomány, telepítés, min.
-25 °C
Hőmérsékleti tartomány, telepítés, max.
120 °C

Csatlakoztatható vezetékek

클램프 범위, 최소
0.08 mm²
클램프 범위, 최대
6 mm²
Wire connection cross section AWG, min.
AWG 26
결선 단면규격 AWG, 최대
AWG 12
Solid, min. H05(07) V-U
0.5 mm²
Solid, max. H05(07) V-U
6 mm²
Flexible, min. H05(07) V-K
0.5 mm²
Flexible, max. H05(07) V-K
4 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최소
0.5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
2.5 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0.5 mm²
페럴 포함, DIN 46228 pt 1, 최대
2.5 mm²
Plug gauge in accordance with EN 60999 a x b; ø
2,8 mm x 2,4 mm; 3,0 mm
클램프형 도체
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0.5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        8 mm
    • Ajánlott érvéghüvely:
      0409500000
    • Csupaszolási hossz:
      • névleges:
        6 mm
    • Ajánlott érvéghüvely:
      0282600000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      0.75 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        8 mm
    • Ajánlott érvéghüvely:
      0409600000
    • Csupaszolási hossz:
      • névleges:
        6 mm
    • Ajánlott érvéghüvely:
      0282700000
  • Vezetékcsatlakozás keresztmetszete:
    • Típus:
      finom huzalozás
    • névleges:
      1 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        8 mm
    • Ajánlott érvéghüvely:
      0409700000
    • Csupaszolási hossz:
      • névleges:
        6 mm
    • Ajánlott érvéghüvely:
      0372600000
Reference text
Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani.
A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P)

Номинальные характеристики по IEC

пройдены испытания по стандарту
IEC 60664-1
IEC 61984
Rated current, min. number of poles (Tu=20°C)
32.5 A
Rated current, max. number of poles (Tu=20°C)
26 A
정격 전류, 극 수(Tu=40°C)
27.5 A
Rated current, max. number of poles (Tu=40°C)
22 A
Rated voltage for surge voltage class / pollution degree II/2
500 V
Rated voltage for surge voltage class / pollution degree III/2
320 V
Rated voltage for surge voltage class / pollution degree III/3
250 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2
4 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
4 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3
4 kV
단시간 내전류 저항
3 x 1s mit 120 A

CSA névleges adatok

정격 전압(사용 그룹 B / CSA)
300 V
정격 전압(사용 그룹 D / CSA)
300 V
정격 전류(사용 그룹 B / CSA)
20 A
정격 전류(사용 그룹 D / CSA)
10 A
와이어 단면적, AWG, 최소
AWG 26
와이어 단면적, AWG, 최대
AWG 12

UL 1059 névleges adatok

협회(UR)
UR
인증 번호(UR)
E60693
정격 전압(사용 그룹 B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
정격 전류(사용 그룹 B / UL 1059)
20 A
Rated current (Use group D / UL 1059)
10 A
Wire cross-section, AWG, min.
AWG 26
와이어 단면적, AWG, 최대
AWG 12
Hivatkozás a tanúsítási értékekre
A megadott adatok maximális értékek - lásd a tanúsítványt.

Csomagolás

패키징
Doboz
VPE 길이
165 mm
VPE 폭
118 mm
VPE 높이
46 mm

Fontos megjegyzés

IPC 준수
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
참고 사항
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Besorolások

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
