속성
| 버전 | PCB 단자대, 5.00 mm, 극 수: 3, 90°, 솔더 핀 길이(l): 3.5 mm, 주석 도금, 주황색, 색, 액추에이터 탑재 PUSH IN, 클램프 범위, 최대 : 2.5 mm², 박스 |
| 주문 번호 | 2873480000 |

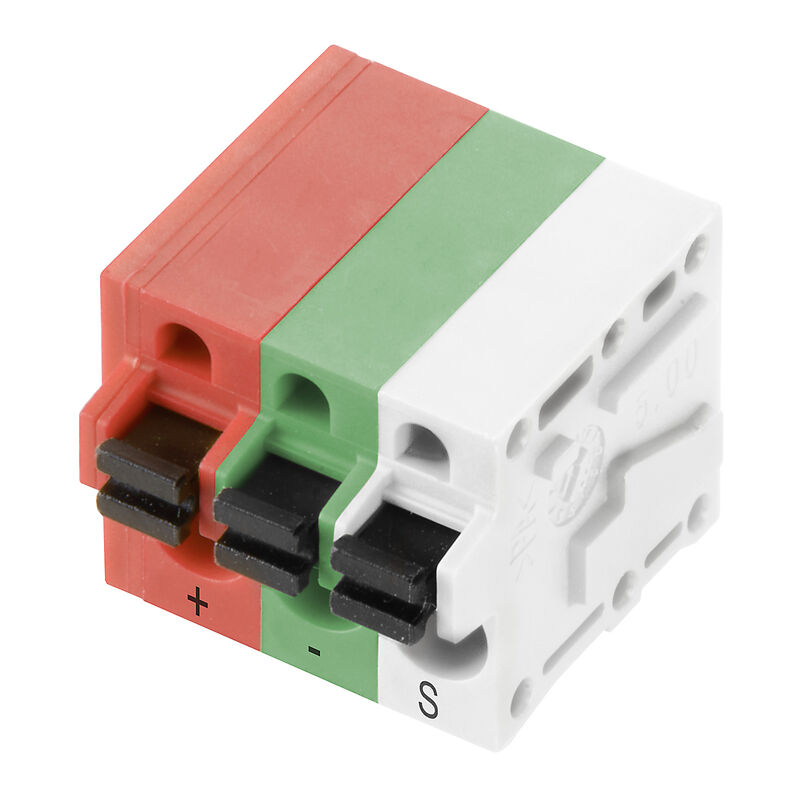

| 유형 | LMF APL 5.00/03/90 3.5SN BX |
| GTIN(EAN) | 4064675644514 |
| 수량 | 90 items |
| 제품 데이터 |
IEC: 400 V / 24 A / 0.5 - 2.5 mm² UL: 300 V / 20 A / AWG 24 - AWG 12 |
| 패키징 | 박스 |
| 깊이 | 19.2 mm |
| 깊이 (인치) | 0.756 inch |
| 높이 | 18.3 mm |
| 높이 (인치) | 0.72 inch |
| 가장 낮은 버전의 높이 | 14.8 mm |
| 너비 | 17.7 mm |
| 폭 (인치) | 0.697 inch |
| 순중량 | 4.638 g |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| REACH SVHC | No SVHC above 0.1 wt% |
| PCB에 장착 | THT 용접 결선 |
| 극 수 | 3 |
| 보호 등급 | IP20 |
| 솔더 구멍 직경 공차(D) | + 0,1 mm |
| 솔더 구멍 직경(D) | 1.1 mm |
| 솔더 핀 길이(l) | 3.5 mm |
| 솔더링 프로세스 |
수작업 솔더링
웨이브 솔더링 |
| 솔더핀 위치의 공차 | ± 0.1 mm |
| 솔더핀 크기 |
d = 0.8 mm
0.6 x 0.8 mm |
| 제품군 | OMNIMATE 시그널 - 시리즈 LMF |
| 측면 종단, 특성 | 폐쇄 측 |
| 폴당 용접 핀 수 | 2 |
| 피치(mm)(P) | 5 mm |
| 피치(인치)(P) | 0.197 " |
| 절연재 | Wemid(PA) |
| 컬러 코드 |
주황색
색 |
| 컬러 차트(유사) |
RAL 2000과 유사
- |
| CTI(Comparative Tracking Index, 비교 추적 지수) | ≥ 600 |
| UL 94 가연성 등급 | V-0 |
| 접점 재질 | 구리 합금 |
| 접점 표면 | 주석 도금 |
| 코팅 | 4-6 μm SN |
| 납땜 유형 | 매트 |
| 용접 결선의 레이어 구조 | 4...6 µm Sn 매트 |
| 보관 온도, 최소 | -40 °C |
| 보관 온도, 최대 | 70 °C |
| 작동 온도, 최소 | -50 °C |
| 작동 온도, 최대 | 120 °C |
| 패키징 | 박스 |
| VPE 길이 | 349 mm |
| VPE 폭 | 140 mm |
| VPE 높이 | 33 mm |
| 테스트: 표시 내구성 |
|
| 테스트: 클램프 사용 가능한 단면 |
|
| 컨덕터의 손상 및 의도치 않은 느슨해짐 테스트 |
|
| 풀아웃 테스트 |
|
| IPC 준수 | 적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다. |
| 참고 사항 |
|
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_301672) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2873480000) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002643 |
| ETIM 7.0 | EC002643 |
| ETIM 8.0 | EC002643 |
| ETIM 9.0 | EC002643 |
| ECLASS 9.0 | 27-44-04-01 |
| ECLASS 9.1 | 27-44-04-01 |
| ECLASS 10.0 | 27-44-04-01 |
| ECLASS 11.0 | 27-46-01-01 |
| ECLASS 12.0 | 27-46-01-01 |
| ECLASS 13.0 | 27-46-01-01 |
| ECLASS 14.0 | 27-46-01-01 |
| 인증 |  |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(cURus) | E60693 |
