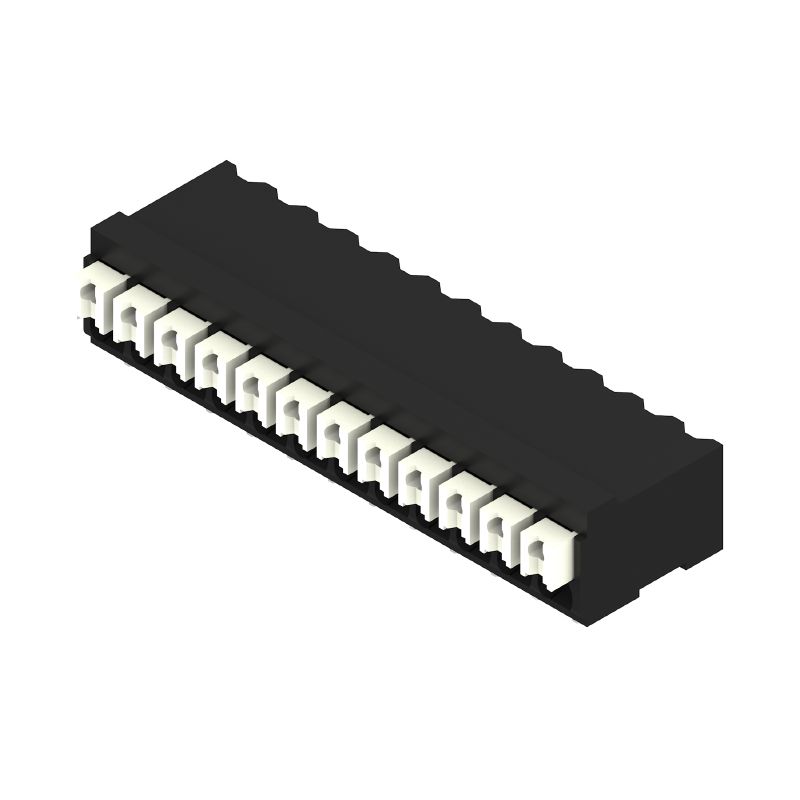

LSF-SMD 3.50/12/90 SN BK RL
PCB 단자대, 3.50 mm, 극 수: 12, 90°, 검정, 액추에이터 탑재 PUSH IN, 클램프 범위, 최대 : 1.5 mm², Tape
항목 번호
1473650000
속성
| 버전 | PCB 단자대, 3.50 mm, 극 수: 12, 90°, 검정, 액추에이터 탑재 PUSH IN, 클램프 범위, 최대 : 1.5 mm², Tape |
| 주문 번호 | 1473650000 |
| 유형 | LSF-SMD 3.50/12/90 SN BK RL |
| GTIN(EAN) | 4050118280135 |
| 수량 | 320 items |
| 제품 데이터 |
IEC: 320 V / 17.5 A / 0.2 - 1.5 mm² UL: 300 V / 12 A / AWG 28 - AWG 14 |
| 패키징 | Tape |
| 깊이 | 14.75 mm |
| 깊이 (인치) | 0.581 inch |
| 높이 | 9.65 mm |
| 높이 (인치) | 0.38 inch |
| 가장 낮은 버전의 높이 | 9.65 mm |
| 너비 | 42.7 mm |
| 폭 (인치) | 1.681 inch |
| 순중량 | 7.406 g |
| 연속 작동 온도, 최대 | 120 °C |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| REACH SVHC | No SVHC above 0.1 wt% |
| 제품군 | OMNIMATE 시그널 - 시리즈 LSF |
| 와이어 결선 방식 | 액추에이터 탑재 PUSH IN |
| PCB에 장착 | SMD 용접 결선 |
| 도체 아웃렛 방향 | 90° |
| 피치(mm)(P) | 3.5 mm |
| 피치(인치)(P) | 0.138 " |
| 극 수 | 12 |
| 핀 시리즈 수량 | 1 |
| 고객 맞춤 | 아니요 |
| 행 수 | 1 |
| 공면: | 100 µm |
| 폴당 용접 핀 수 | 2 |
| 탈피 길이 | 8 mm |
| L1(mm) | 38.5 mm |
| L1(인치) | 1.518 " |
| DIN VDE 0470에 따른 터치 안전 보호 | IP 20 |
| DIN VDE 57 106에 따른 터치 안전 보호 | 손가락 터치 안전 |
| 보호 등급 | IP20 |
| 볼륨 저항 | 1.60 mΩ |
| 절연재 | LCP GF |
| 컬러 코드 | 검정 |
| 컬러 차트(유사) | RAL 9011과 유사 |
| 절연재 그룹 | IIIa |
| CTI(Comparative Tracking Index, 비교 추적 지수) | ≥ 175 |
| Moisture Level (MSL) | 1 |
| UL 94 가연성 등급 | V-0 |
| 접점 재질 | 구리 합금 |
| 용접 결선의 레이어 구조 | 4...6 µm Sn 매트 |
| 보관 온도, 최소 | -40 °C |
| 보관 온도, 최대 | 70 °C |
| 작동 온도, 최소 | -50 °C |
| 작동 온도, 최대 | 120 °C |
| 온도 범위, 설치, 최소 | -30 °C |
| 온도 범위, 설치, 최대 | 120 °C |
| 클램프 범위, 최소 | 0.13 mm² |
| 클램프 범위, 최대 | 1.5 mm² |
| 결선 단면규격 AWG, 최소 | AWG 28 |
| 결선 단면규격 AWG, 최대 | AWG 14 |
| 단선, 최소 H05(07) V-U | 0.2 mm² |
| 단선, 최대 H05(07) V-U | 1.5 mm² |
| 연선, 최소 H05(07) V-K | 0.2 mm² |
| 연선, 최대 H05(07) V-K | 1.5 mm² |
| 플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최소 | 0.25 mm² |
| 플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최대 | 0.75 mm² |
| 와이어 엔드 페룰 포함, DIN 46228 pt 1, 최소 | 0.25 mm² |
| 페럴 포함, DIN 46228 pt 1, 최대 | 1.5 mm² |
| 클램프형 도체 |
|
| 참조 텍스트 |
페룰 길이는 제품과 정격 전압에 따라 선택합니다.
플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다 |
| 표준에 따라 시험완료 |
IEC 60664-1
IEC 61984 |
| 정격 전류, 극 수(Tu=20°C) | 17.5 A |
| 정격 전류, 최대 극 수(Tu=20°C) | 16 A |
| 정격 전류, 극 수(Tu=40°C) | 17.5 A |
| 정격 전류, 최대 극 수(Tu=40°C) | 14 A |
| 서지 전압 클래스 정격 전압 / 오염 등급 II/2 | 320 V |
| 서지 전압 클래스 정격 전압 / 오염 등급 III/2 | 160 V |
| 서지 전압 클래스 정격 전압 / 오염 등급 III/3 | 160 V |
| 서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2 | 2.5 kV |
| 서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2 | 2.5 kV |
| 서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/3 | 2.5 kV |
| 단시간 내전류 저항 | 3 x 1s, 80 A |
| 협회(CSA) | CSA |
| 인증 번호(CSA) | 200039-1664286 |
| 정격 전압(사용 그룹 B / CSA) | 300 V |
| 정격 전압(사용 그룹 D / CSA) | 300 V |
| 정격 전류(사용 그룹 B / CSA) | 10 A |
| 정격 전류(사용 그룹 D / CSA) | 10 A |
| 와이어 단면적, AWG, 최소 | AWG 28 |
| 와이어 단면적, AWG, 최대 | AWG 14 |
| 승인값 참조 | 사양은 최대값, 상세정보 - 승인서 참조 |
| 협회(cURus) | CURUS |
| 인증 번호(cURus) | E60693 |
| 정격 전압(사용 그룹 B / UL 1059) | 300 V |
| 정격 전압(사용 그룹 D / UL 1059) | 300 V |
| 정격 전류(사용 그룹 B / UL 1059) | 12 A |
| 정격 전류(사용 그룹 D / UL 1059) | 10 A |
| 와이어 단면적, AWG, 최소 | AWG 28 |
| 와이어 단면적, AWG, 최대 | AWG 14 |
| 승인값 참조 | 사양은 최대값, 상세정보 - 승인서 참조 |
| ESD 레벨 패키징 | 정전기 소산 |
| 패키징 | Tape |
| VPE 길이 | 346 mm |
| VPE 폭 | 345 mm |
| VPE 높이 | 65 mm |
| 테이프 깊이 (T2) | 10.9 mm |
| 테이프 폭 (W) | 56 mm |
| 테이프 포켓 깊이 (K0) | 10.4 mm |
| 테이프 포켓 높이 (A0) | 15.1 mm |
| 테이프 포켓 폭 (B0) | 43.5 mm |
| 테이프 포켓 분리 (P1) | 20 mm |
| 테이프 홀 분리 (E) | 1.75 mm |
| 테이프 포켓 분리 (F) | 26.2 mm |
| 테이프 릴 직경 ∅ (A) | 330 mm |
| 표면 저항 | Rs = 109 - 1012 Ω |
| 테스트: 표시 내구성 |
|
| 테스트: 클램프 사용 가능한 단면 |
|
| 컨덕터의 손상 및 의도치 않은 느슨해짐 테스트 |
|
| 풀아웃 테스트 |
|
| IPC 준수 | 적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다. |
