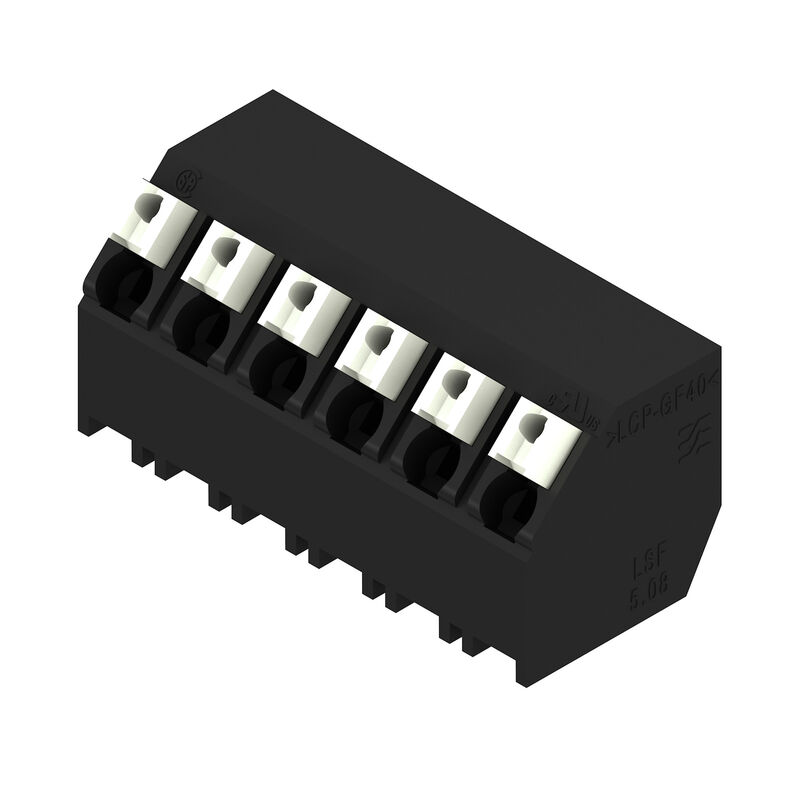

LSF-SMT 5.08/06/135 1.5SN BK RL

Nyomtatott áramköri panel csatlakozók, 5.08 mm, Pólusszám: 6, 135°, Forrasztótüske hossza (l): 1.5 mm, fekete, PUSH IN aktuátorral, Rögzítési tartomány, névleges csatlakozás, max.: 1.5 mm², Tape

Cikkszám 1888750000
Adatlap letöltése Mérnöki támogatás Termékletöltések
Kapcsolódó termékek 36
Tanúsítványok Általános rendelési adatok Méretek és tömegek Hőmérsékletek Termékek környezetvédelmi megfelelősége Rendszerparaméterek Anyagjellemzők Csatlakoztatható vezetékek Névleges adatok IEC szerint CSA névleges adatok UL 1059 névleges adatok Csomagolás Típusvizsgálatok Fontos megjegyzés Besorolások

Tanúsítványok

Jóváhagyások
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Tanúsítvány száma (cURus)
E60693

Általános rendelési adatok

Utförande
Nyomtatott áramköri panel csatlakozók, 5.08 mm, Pólusszám: 6, 135°, Forrasztótüske hossza (l): 1.5 mm, fekete, PUSH IN aktuátorral, Rögzítési tartomány, névleges csatlakozás, max.: 1.5 mm², Tape
Rendelési szám
1888750000
Type
LSF-SMT 5.08/06/135 1.5SN BK RL
GTIN (EAN)
4032248494811
Qty.
190 Darab
Termékadatok
IEC: 500 V / 17.5 A / 0.2 - 1.5 mm²
UL: 300 V / 12 A / AWG 28 - AWG 14
Csomagolás
Tape

Méretek és tömegek

Djup
12,7 mm
Mélység (coll)
0,5 inch
Magasság
14,4 mm
Magasság (coll)
0,567 inch
Legalacsonyabb változat magassága
12,9 mm
Bredd
29,6 mm
Szélesség (coll)
1,165 inch
Nettó tömeg
7,037 g

Hőmérsékletek

Folyamatos üzemi hőmérséklet., max.
120 °C

Termékek környezetvédelmi megfelelősége

RoHS megfelelőségi állapot
Megfelel, kivétel nélkül
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC
Termék karbonlábnyoma
  • Bölcsőtől a kapuig:
    0.067 kg CO2 eq.

Rendszerparaméterek

Skupina produktů
OMNIMATE Signal - sorozat LSF
Metoda připojení vodiče
PUSH IN aktuátorral
Montáž na PCB desku
THT/THR-forrasztott csatlakozással
Vezeték kimeneti irány
135°
Rozteč v mm (P)
5,08 mm
Rozteč v palcích (P)
0,2 "
Počet pólů
6
Érintkezősorok száma
1
Vybavuje zákazník
Nem
Sorok száma
1
Pájecí kolík, délka (l)
1,5 mm
Solder pin length tolerance
+0,1 / -0,3 mm
Lötstift-Abmessungen
0,35 x 0,8 mm
Dimension du picot à souder = tolérance d
0 / -0,1 mm
Průměr otvoru pájecího očka (D)
1,1 mm
Forrasztószem lyukátmérő tűrés (D)
+ 0,1 mm
Forrasztótüskék száma pólusonként
2
Csupaszolási hossz
8 mm
L1, mm
25,4 mm
L1, inch
1 "
Érintésvédelem a DIN VDE 0470 szerint
IP 20
Érintésvédelem a DIN VDE 57 106 szerint
Ujjak számára biztonságos
Védelmi osztály
IP20
Térfogati ellenállás
1,60 mΩ

Anyagjellemzők

Szigetelőanyag
LCP GF
Szín
fekete
A működési elemek színe
fehér
Színskála (hasonló)
RAL 9011
Szigetelőanyag csoport
IIIa
Kúszóútképzési összehasonlítási szám (CTI)
≥ 175
Moisture Level (MSL)
1
UL 94 éghetőségi osztály
V-0
Érintkező anyaga
Cu-ötvözet
Forrasztott csatlakozás rétegszerkezete
4...6 µm Sn matt
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
120 °C
Hőmérsékleti tartomány, telepítés, min.
-30 °C
Hőmérsékleti tartomány, telepítés, max.
120 °C

Csatlakoztatható vezetékek

Rögzítési tartomány, névleges csatlakozás, min.
0,13 mm²
Rögzítési tartomány, névleges csatlakozás, max.
1,5 mm²
Vezeték csatlakozási keresztmetszet AWG, min.
AWG 28
Vezeték csatlakozási keresztmetszet AWG, max.
AWG 14
Tömör, min. H05(07) V-U
0,2 mm²
Tömör, max. H05(07) V-U
1,5 mm²
Flexibilis, min. H05(07) V-K
0,2 mm²
Flexibilis, max. H05(07) V-K
1,5 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, min.
0,25 mm²
műanyag galléros érvéghüvellyel, DIN 46228 pt 4, max.
0,75 mm²
érvéghüvellyel, DIN 46228 1. pont, min.
0,25 mm²
érvéghüvellyel, DIN 46228 pt 1, max.
1,5 mm²
Rögzíthető vezeték
  • Vezetékcsatlakozás keresztmetszete:
    • névleges:
      0,25 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      9025760000
  • Vezetékcsatlakozás keresztmetszete:
    • névleges:
      0,34 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      9025770000
  • Vezetékcsatlakozás keresztmetszete:
    • névleges:
      0,5 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      0690700000
  • Vezetékcsatlakozás keresztmetszete:
    • névleges:
      0,75 mm²
  • érvéghüvely:
    • Csupaszolási hossz:
      • névleges:
        10 mm
    • Ajánlott érvéghüvely:
      9021040000
Hivatkozási szöveg
Az érvéghüvelyek hosszát a terméknek és a névleges feszültségnek megfelelően kell megválasztani.
A műanyag gallér külső átmérője nem lehet nagyobb az osztásnál (P)

Névleges adatok IEC szerint

szabvány szerint tesztelve
IEC 60664-1
IEC 61984
Névleges áram, min. pólusszám (Tu=20 °C)
17,5 A
Névleges áram, maximális pólusszám (Tu=20 °C)
17,5 A
Névleges áram, min. pólusszám (Tu=40°C)
17,5 A
Névleges áram, maximális pólusszám (Tu=40°C)
15 A
Névleges feszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
500 V
Névleges feszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
320 V
Névleges feszültség a III/3 túlfeszültség osztályhoz / szennyezés mértékéhez
250 V
Névleges lökőfeszültség a II/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4 kV
Névleges lökőfeszültség a III/2 túlfeszültség osztályhoz / szennyezés mértékéhez
4 kV
Névleges lökőfeszültség a III/3 túlfeszültség osztályhoz / szennyeződés mértékéhez
4 kV
Rövid idejű határáram ellenállás
3 x 1s mit 80 A

CSA névleges adatok

Institut (CSA)
CSA
Č. osvědčení (CSA)
200039-1664286
Jmenovité napětí (aplikační skupina B / CSA)
300 V
Jmenovité napětí (aplikační skupina D / CSA)
300 V
Jmenovitý proud (aplikační skupina B / CSA)
10 A
Jmenovitý proud (aplikační skupina D / CSA)
10 A
Průřez vodiče AWG, min.
AWG 28
Průřez vodiče AWG, max.
AWG 14
Odkaz na hodnoty pro schválení
A megadott adatok maximális értékek - lásd a tanúsítványt.

UL 1059 névleges adatok

Institut (cURus)
CURUS
Č. osvědčení (cURus)
E60693
Jmenovité napětí (aplikační skupina B / UL 1059)
300 V
Rated voltage (Use group D / UL 1059)
300 V
Rated current (Use group B / UL 1059)
12 A
Corrente nominale (Gruppo D / UL 1059)
10 A
Vezeték keresztmetszet, AWG, min.
AWG 28
Průřez vodiče, AWG, max.
AWG 14
Odkaz na hodnoty pro schválení
A megadott adatok maximális értékek - lásd a tanúsítványt.

Csomagolás

ESD Level packaging
sztatikus disszipatív
Packaging
Tape
VPE length
330 mm
VPE szélesség
330 mm
VPE height
50 mm
Tape depth (T2)
17,5 mm
Tape width (W)
44 mm
테이프 포켓 깊이 (K0)
17 mm
Altura de celda de cinta (A0)
12,8 mm
Tape pocket width (B0)
29,9 mm
Tape pocket separation (P1)
20 mm
Tape hole separation (E)
1,75 mm
Separace obalu pásky (F)
20,2 mm
Tape reel diameter ∅ (A)
330 mm
Résistance de la surface
Rs = 109 - 1012 Ω

Típusvizsgálatok

Test: Durability of markings
  • Standard:
    DIN EN 60512-1-1 / 01.03
  • Teszt:
    eredetjelölés, típusazonosítás, raszter, UL tanúsítvány, tartósság
  • Kiértékelés:
    elérhető
Test: Clampable cross section
  • Standard:
    DIN EN 60999-1 szabvány, 7 és 9.1 / 12.00 szakasz, DIN EN 60947-1 szabvány, 8.2.4.5.1 / 12.02 szakasz
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      tömör, 0,14 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 0,14 mm²
    • Vezető típusa és keresztmetszete:
      tömör, 1,5 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 1,5 mm²
    • Vezető típusa és keresztmetszete:
      AWG 24/1
    • Vezető típusa és keresztmetszete:
      AWG 24/19
    • Vezető típusa és keresztmetszete:
      AWG 16/1
    • Vezető típusa és keresztmetszete:
      AWG 16/19
  • Kiértékelés:
    átadva
Test for damage to and accidental loosening of conductors
  • Standard:
    DIN EN 60999-1 szabvány, 9.4 / 12.00 szakasz
  • Követelmény:
    0,2 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      AWG 28/1
    • Vezető típusa és keresztmetszete:
      AWG 28/19
  • Kiértékelés:
    átadva
  • Követelmény:
    0,3 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      sodrott 0,25 mm²
    • Vezető típusa és keresztmetszete:
      tömör, 0,5 mm²
  • Kiértékelés:
    átadva
  • Követelmény:
    0,4 kg
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      tömör, 1,5 mm²
    • Vezető típusa és keresztmetszete:
      sodrott 1,5 mm²
    • Vezető típusa és keresztmetszete:
      AWG 16/1
    • Vezető típusa és keresztmetszete:
      AWG 16/19
  • Kiértékelés:
    átadva
Pull-out test
  • Standard:
    DIN EN 60999-1 szabvány, 9.5 / 12.00 szakasz
  • Követelmény:
    ≥10 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      AWG 24/1
    • Vezető típusa és keresztmetszete:
      AWG 24/19
  • Kiértékelés:
    átadva
  • Követelmény:
    ≥20 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      sodrott 0,25 mm²
    • Vezető típusa és keresztmetszete:
      H05V-U0.5
  • Kiértékelés:
    átadva
  • Követelmény:
    ≥40 N
  • Vezeték típusa:
    • Vezető típusa és keresztmetszete:
      H07V-U1.5
    • Vezető típusa és keresztmetszete:
      H07V-K1.5
    • Vezető típusa és keresztmetszete:
      AWG 16/1
    • Vezető típusa és keresztmetszete:
      AWG 16/19
  • Kiértékelés:
    átadva

Fontos megjegyzés

IPC megfelelőség
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Megjegyzések
  • További nyomógomb színek külön kérésre
  • Csúszka működtetéséhez szükséges erő max. 40 N
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • Érvéghüvely műanyag gallérral DIN 46228/4
  • Érvéghüvely műanyag gallér nélkül, DIN 46228/1
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • Crimping shape "A" for wire end ferrules with PZ 6/5 crimping tool recommended.
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Besorolások

ETIM 8.0
EC002643
ETIM 9.0
EC002643
ETIM 10.0
EC002643
ECLASS 14.0
27-46-01-01
ECLASS 15.0
27-46-01-01
