LUFS 15.00/08/90V 5.0SN BK BX

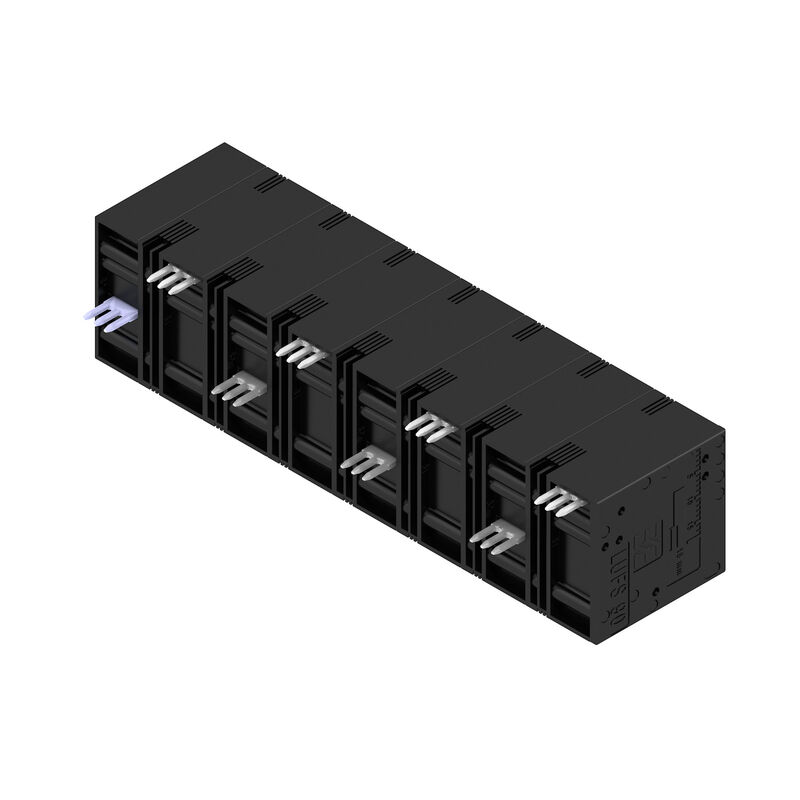

Produktbild
LUFS 15.00/08/90V 5.0SN BK BX

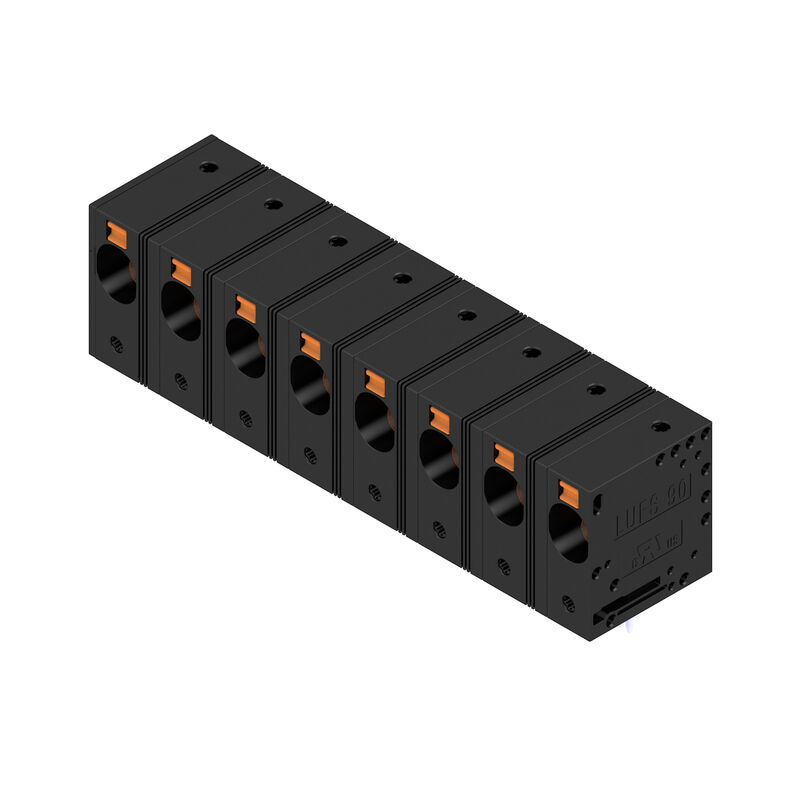

Produktbild
LUFS 15.00/08/90V 5.0SN BK BX
Maßbild
LUFS 15.00/08/90V 5.0SN BK BX
Deratingkurve
LUFS 15.00/08/90V 5.0SN BK BX
Deratingkurve
LUFS 15.00/08/90V 5.0SN BK BX
Produktvorteil
Power bis UL 600 V
Versetzte Lötstifte

LUFS 15.00/08/90V 5.0SN BK BX

Leiterplattenklemme, 15.00 mm, Polzahl: 8, 90°, Lötstiftlänge (l): 5 mm, schwarz, PUSH IN ohne Betätigungselement, Klemmbereich, max. : 16 mm², Box

Art.-Nr. 2500610000
Datenblatt herunterladen Engineering Support Produkt Downloads
Zubehör 1 Verwandte Artikel 7
Zulassungen Allgemeine Bestelldaten Abmessungen und Gewichte Umweltanforderungen Systemkennwerte Werkstoffdaten Anschließbare Leiter Bemessungsdaten nach IEC Nenndaten nach CSA Nenndaten nach UL 1059 Verpackungen Typprüfungen Wichtiger Hinweis Klassifikationen

Zulassungen

Zulassungen
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
ROHS
Konform
UL File Number Search
[UL Webseite](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Zertifikat-Nr. (cURus)
E60693

Allgemeine Bestelldaten

Ausfuehrung
Leiterplattenklemme, 15.00 mm, Polzahl: 8, 90°, Lötstiftlänge (l): 5 mm, schwarz, PUSH IN ohne Betätigungselement, Klemmbereich, max. : 16 mm², Box
Best.-Nr.
2500610000
Art
LUFS 15.00/08/90V 5.0SN BK BX
GTIN (EAN)
4050118604467
Qty.
10 Stück
Produkt-Kennzahlen
IEC: 1000 V / 101 A / 0.5 - 25 mm²
UL: 600 V / 53 A / AWG 18 - AWG 4
Verpackung
Box

Abmessungen und Gewichte

Tiefe
28,55 mm
Глубина (дюймов)
1,124 inch
Höhe
35 mm
Höhe (inch)
1,378 inch
Höhe niedrigstbauend
30 mm
Breite
116,8 mm
Breite (inch)
4,598 inch
Net weight
93,934 g

Umweltanforderungen

RoHS-Konformitätsstatus
Konform ohne Ausnahme
REACH SVHC
Keine SVHC über 0,1 Gew.-%

Systemkennwerte

Produktfamilie
OMNIMATE Power - Serie LU
Leiteranschlusstechnik
PUSH IN ohne Betätigungselement
Montage auf der Leiterplatte
THT-Lötanschluss
Leiterabgangsrichtung
90°
Raster in mm (P)
15 mm
Raster in Zoll (P)
0,591 "
Polzahl
8
Количество полюсных рядов
1
Kundenseitig anreihbar
Nein
Anzahl Reihen
1
Lötstiftlänge (l)
5 mm
Lötstift-Abmessungen
d = 1,2 mm
oktogonal
Bestückungsloch-Durchmesser (D)
1,7 mm
Bestückungsloch-Durchmesser Toleranz (D)
+ 0,1 mm
Number of solder pins per pole
2
Screwdriver blade
0,8 x 4,0
Abisolierlänge
18 mm
L1 in mm
105 mm
L1 in Zoll
4,134 "
Berührungsschutz nach DIN VDE 0470
IP 20 gesteckt/ IP 10 ungesteckt
Berührungsschutz nach DIN VDE 57 106
fingersicher mit angeschlossenem Leiter ab 6mm²
Schutzart
IP20

Werkstoffdaten

Isolierstoff
Wemid (PA)
Farbe
schwarz
Colour chart (similar)
RAL 9011
Insulating material group
I
Comparative Tracking Index (CTI)
≥ 600
UL 94 flammability rating
V-0
Kontaktmaterial
Cu-leg
Lagertemperatur, min.
-40 °C
Lagertemperatur, max.
70 °C
Betriebstemperatur, min.
-40 °C
Betriebstemperatur, max.
120 °C

Anschließbare Leiter

Klemmbereich, min.
0,5 mm²
16 mm²
Wire connection cross section AWG, min.
AWG 18
Leiteranschlussquerschnitt AWG, max.
AWG 4
Solid, min. H05(07) V-U
0,5 mm²
Solid, max. H05(07) V-U
16 mm²
Stranded, min. H07V-R
10 mm²
stranded, 최대 H07V-R
25 mm²
Flexible, min. H05(07) V-K
0,5 mm²
Flexible, max. H05(07) V-K
25 mm²
w. plastic collar ferrule, DIN 46228 pt 4, min.
0,5 mm²
w. plastic collar ferrule, DIN 46228 pt 4, max.
16 mm²
w. wire end ferrule, DIN 46228 pt 1, min.
0,5 mm²
mit Aderendhülse nach DIN 46 228/1, max.
16 mm²
Clampable conductor
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      2,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        20 mm
    • Empfohlene Aderendhülse:
      9019180000
    • Abisolierlänge:
      • nominal:
        18 mm
    • Empfohlene Aderendhülse:
      9004090000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      4 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        20 mm
    • Empfohlene Aderendhülse:
      9019210000
    • Abisolierlänge:
      • nominal:
        18 mm
    • Empfohlene Aderendhülse:
      9004110000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      6 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        20 mm
    • Empfohlene Aderendhülse:
      0565700000
    • Abisolierlänge:
      • nominal:
        18 mm
    • Empfohlene Aderendhülse:
      9004130000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      10 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        21 mm
    • Empfohlene Aderendhülse:
      0565800000
    • Abisolierlänge:
      • nominal:
        18 mm
    • Empfohlene Aderendhülse:
      0379300000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      16 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        21 mm
    • Empfohlene Aderendhülse:
      0566000000
    • Abisolierlänge:
      • nominal:
        18 mm
    • Empfohlene Aderendhülse:
      0375200000
  • Leiteranschlussquerschnitt:
    • Typ:
      feindrähtig
    • nominal:
      1,5 mm²
  • Aderendhülse:
    • Abisolierlänge:
      • nominal:
        20 mm
    • Empfohlene Aderendhülse:
      0565600000
    • Abisolierlänge:
      • nominal:
        18 mm
    • Empfohlene Aderendhülse:
      9004070000
Reference text
Die Länge der Aderendhülse ist in Abhängigkeit vom Produkt und von der jeweiligen Bemessungsspannung auszuwählen.
Der Außendurchmesser des Kunststoffkragens sollte nicht größer als das Raster (P) sein.

Bemessungsdaten nach IEC

Rated current, min. number of poles (Tu=20°C)
101 A
Rated current, max. number of poles (Tu=20°C)
76 A
Jmenovitý proud, min. počet pólů (Tu=40 °C)
76 A
Rated current, max. number of poles (Tu=40°C)
86 A
Rated voltage for surge voltage class / pollution degree II/2
1.000 V
Rated voltage for surge voltage class / pollution degree III/2
1.000 V
Rated voltage for surge voltage class / pollution degree III/3
1.000 V
Rated impulse voltage for surge voltage class/ pollution degree II/2
6 kV
Rated impulse voltage for surge voltage class/ pollution degree III/2
8 kV
Rated impulse voltage for surge voltage class/ contamination degree III/3
8 kV

Nenndaten nach CSA

Nennspannung (Use group B / CSA)
600 V
Nennspannung (Use group C / CSA)
600 V
Nennspannung (Use group D / CSA)
600 V
Nennstrom (Use group B / CSA)
53 A
Nennstrom (Use group C / CSA)
53 A
Nennstrom (Use group D / CSA)
5 A
Leiteranschlussquerschnitt AWG, min.
AWG 18
Leiteranschlussquerschnitt AWG, max.
AWG 4

Nenndaten nach UL 1059

Institut (cURus)
CURUS
Zertifikat-Nr. (cURus)
E60693
Nennspannung (Use group B / UL 1059)
600 V
Nennspannung (Use group C / UL 1059]
600 V
Tensione nominale (Gruppo D / UL 1059)
600 V
Nennspannung (Use group E / UL 1059)
1.000 V
Nennstrom (Use group B / UL 1059)
53 A
Courant nominal (groupe d'utilisation C / UL 1059)
53 A
Rated current (Use group D / UL 1059)
5 A
Nennstrom (Use group E / UL 1059)
53 A
Leiteranschlussquerschnitt AWG, min.
AWG 18
Leiteranschlussquerschnitt AWG, max.
AWG 4
Hinweis zu den Zulassungswerten
Angaben sind Maximalwerte, Details siehe Zulassungs-Zertifikat.

Verpackungen

Verpackung
Box
VPE Länge
315 mm
VPE Breite
134 mm
VPE Höhe
52 mm

Typprüfungen

Prüfung: Haltbarkeit der Markierungen
  • Prüfung:
    Ursprungskennzeichnung, Typkennzeichnung, Raster, Lebensdauer, Abisolierlänge
  • Bewertung:
    vorhanden
Prüfung: Klemmbarer Querschnitt
  • Norm:
    IEC 60999-1 Abschnitt 7 und 9.1 / 11.99, IEC 60947-1 Abschnitt 8.2.4.5.1 / 03.11
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H07V-U10
    • Leitertyp und Leiterquerschnitt:
      H07V-K10
    • Leitertyp und Leiterquerschnitt:
      H07V-U16
    • Leitertyp und Leiterquerschnitt:
      H07V-K16
    • Leitertyp und Leiterquerschnitt:
      AWG 4/1
    • Leitertyp und Leiterquerschnitt:
      AWG 4/19
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 0,5 mm²
    • Leitertyp und Leiterquerschnitt:
      eindrähtig 16 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 0,5 mm²
    • Leitertyp und Leiterquerschnitt:
      mehrdrähtig 16 mm²
    • Leitertyp und Leiterquerschnitt:
      AWG 20/1
    • Leitertyp und Leiterquerschnitt:
      AWG 20/19
  • Bewertung:
    bestanden
Prüfung auf Beschädigung und unbeabsichtigtes Lösen von Leitern
  • Norm:
    IEC 60999-1 Abschnitt 9.4 / 11.99
  • Anforderung:
    0,3 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 20/1
    • Leitertyp und Leiterquerschnitt:
      AWG 20/19
    • Leitertyp und Leiterquerschnitt:
      AWG 4/7
    • Leitertyp und Leiterquerschnitt:
      H05V-U0.5
    • Leitertyp und Leiterquerschnitt:
      H05V-K0.5
  • Bewertung:
    bestanden
  • Anforderung:
    2,9 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H07V-U16
    • Leitertyp und Leiterquerschnitt:
      H07V-K16
  • Bewertung:
    bestanden
  • Anforderung:
    4,5 kg
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 4/19
  • Bewertung:
    bestanden
Pull-Out Test
  • Norm:
    IEC 60999-1 Abschnitt 9.5 / 11.99
  • Anforderung:
    ≥20 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      H05V-U0.5
    • Leitertyp und Leiterquerschnitt:
      H05V-K0.5
  • Bewertung:
    bestanden
  • Anforderung:
    ≥30 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 20/1
    • Leitertyp und Leiterquerschnitt:
      AWG 20/19
  • Bewertung:
    bestanden
  • Anforderung:
    ≥100 N
  • Leitertyp:
    • Leitertyp und Leiterquerschnitt:
      AWG 4/7
    • Leitertyp und Leiterquerschnitt:
      AWG 4/19
    • Leitertyp und Leiterquerschnitt:
      H07V-U16
    • Leitertyp und Leiterquerschnitt:
      H07V-K16
  • Bewertung:
    bestanden

Wichtiger Hinweis

IPC-Konformität
Konformität: Die Produkte werden nach international anerkannten Standards und Normen entwickelt, gefertigt und ausgeliefert und entsprechen den zugesicherten Eigenschaften im Datenblatt bzw. erfüllen dekorative Eigenschaften in Anlehnung der IPC-A-610 „Class2“. Darüber hinaus gehende Ansprüche an die Produkte können auf Anfrage bewertet werden.
Hinweise
  • Weitere Varianten auf Anfrage
  • Bemessungsstrom bezogen auf Bemessungsquerschnitt und min. Polzahl
  • AEH ohne Kunststoffkragen nach DIN 46228/1
  • AEH mit Kunststoffkragen nach DIN 46228/4
  • Zeichnungsangabe P = Raster
  • Bemessungsdaten sind bezogen auf das jeweilige Bauteil. Luft- und Kriechstrecken zu anderen Bauteilen sind entsprechend der jeweils relevanten Anwendungsnormen zu gestalten.
  • Der Prüfabgriff ist ausschließlich als Potentialabgriff nutzbar.
  • Die einpolige Leiterplattenklemme kann für Spannungen bis 1500 V (DC) und 1000 V (AC) eingesetzt werden. Zu beachten ist dabei die jeweilige Gerätenorm und die entsprechend geforderten Luft- und Kriechstrecken nach dem Einbau
  • Langzeitlagerung des Produkts bei einer Durchschnittstemperatur von 50 °C und einer maximalen Luftfeuchtigkeit von 70 %, 36 Monate
