MAS DC/DC SELECT
Produktillustration
MAS DC/DC SELECT

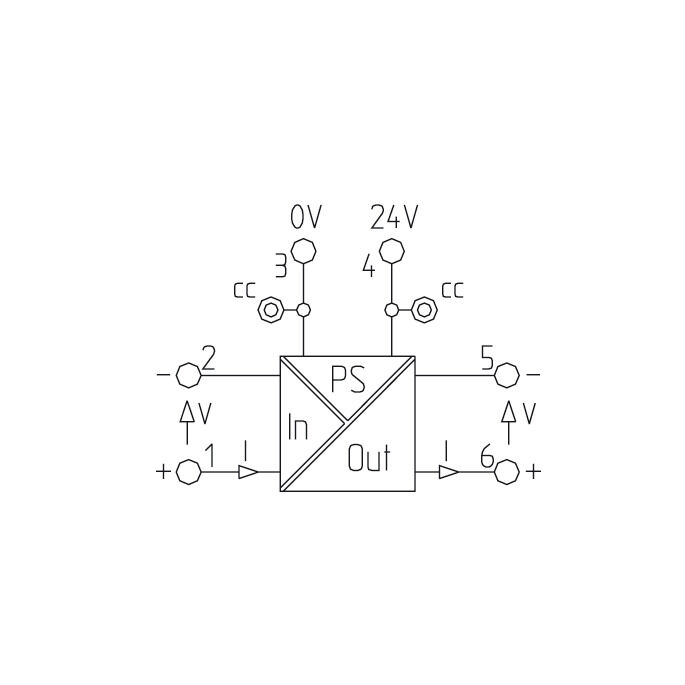

El-symbol

MAS DC/DC SELECT

MICROSERIES, Convertidor de señal/aislador

Produkt-ID 8594810000
Ladda ner datablad Mühendislik desteği Ürün İndirmleri
Tillbehör 2
Approvals Datos generales para pedido Dimensions and weights Temperatures Probabilidad de avería Conformidad medioambiental del producto Allmänna uppgifter Isolationskoordination Datos de conexión Clasificaciones

Approvals

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/2a4a8742-86e3-45cc-8b68-a2da67801c40/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/4a92d911-d582-40e3-85fc-c9e9b159e140/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/77edcf15-a819-4d84-9453-ee875f894388/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E175400
Certifikat-Nr. (cULus)
E337701
Certificat-nr (cULusEX)
E346097

Datos generales para pedido

Utförande
MICROSERIES, Convertidor de señal/aislador
Art.nr.
8594810000
Typ
MAS DC/DC SELECT
GTIN (EAN)
4032248252442
Qty.
1 items

Dimensions and weights

Djup
97,8 mm
Profundidad (pulgadas)
3,85 inch
Bredd
6,1 mm
Width (inches)
0,24 inch
Längd
88 mm
Length (inches)
3,465 inch
Poids net
51 g

Temperatures

Lagertemperatur
-20 °C...85 °C
Drifttemperatur
0 °C...55 °C
Humidity at operating temperature
0...95 % (no condensation)

Probabilidad de avería

SIL enligt IEC 61508
Ninguno
MTTF
440 a

Conformidad medioambiental del producto

RoHS-kompatibilitetsstatus
Conforme con exención
RoHS-undantag (om tillämpligt/känt)
7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
4c08c934-ef45-4df2-8269-ccadfff1d702

Allmänna uppgifter

Ineffekt
ca. 0,6 W
Matningsspänning
24 V DC ± 15 %
Montageskena obestyckad
TS 35
Nominell strömförbrukning
1,5 VA
Skyddsklass
IP20
Temperaturkoefficient
≤ 150 ppm/K of final value

Isolationskoordination

EMC-Normer
DIN EN 61326
Galvanisk isolation
3-vägs-isolation
Isolationsspänning
500 Veff / 1 s
Isolationsspänning in- resp. utgång/matning
500 Veff / 1 s
Isolationsspänning in- resp. utgång/TS
500 Veff / 1 s
Märkspänning
50 V
Nedsmutsningsgrad
2
Överspänningskategori
II

Datos de conexión

Anslutningstyp
Conexión brida-tornillo
Anslutningsområde, märkarea
2,5 mm²
Clamping range, min.
0,5 mm²
Clamping range, max.
2,5 mm²

Clasificaciones

ETIM 8.0
EC002653
ETIM 9.0
EC002653
ETIM 10.0
EC002653
ECLASS 14.0
27-21-01-20
ECLASS 15.0
27-21-01-20
