MPS 6/06 S TN B B

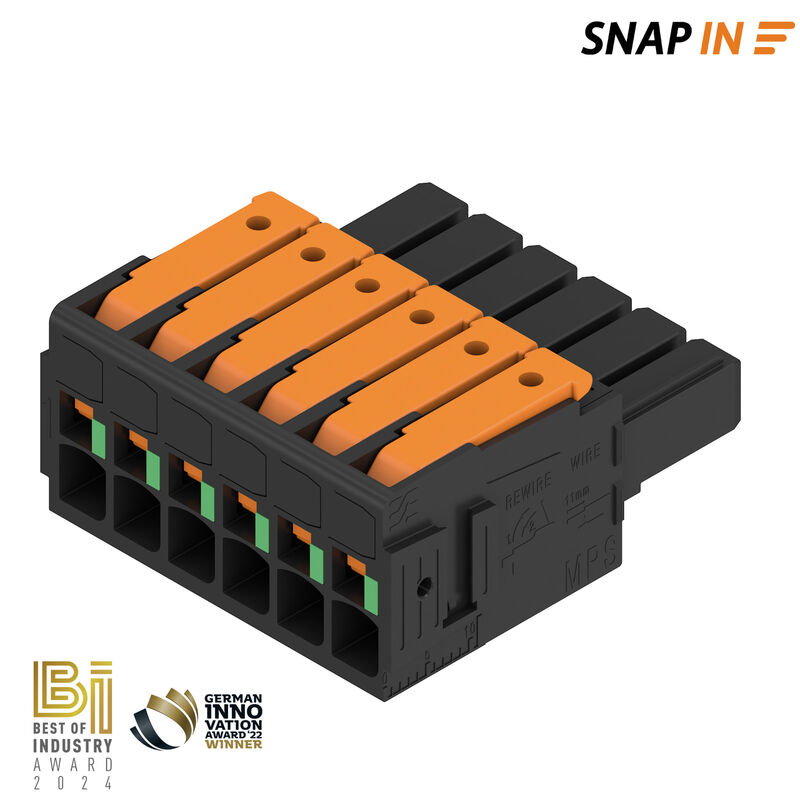

Zdjęcie produktu
MPS 6/06 S TN B B
製品イメージ
MPS 6/06 S TN B B
寸法図

MPS 6/06 S TN B B

プリント基板用プラグインコネクタ, メス型プラグ, ピッチ (mm) (P): 6.35 mm, 極数: 6, 180°, 箱

Produkt ID 8000168135
Download datablad Engineeringondersteuning Productdownloads
Anvendte produkter 8
一般注文データ 寸法と重量 システムパラメータ 材料データ 接続に適した導体 IEC規格に準拠した公称データ Märkdata enligt UL 1059 중요 참고 사항 zdjęcia produktów Classifications

一般注文データ

バージョン
プリント基板用プラグインコネクタ, メス型プラグ, ピッチ (mm) (P): 6.35 mm, 極数: 6, 180°, 箱
注文番号
8000168135
種別
MPS 6/06 S TN B B
GTIN(EAN)
4099987793117
数量
48 items
Produktparametrar
IEC: 1000 V / 40.3 A / 0.75 - 6 mm²
UL: 600 V / 30 A / AWG 20 - AWG 10
Förpackning
Box

寸法と重量

深さ
43 mm
奥行き（インチ）
1.693 inch
高さ
20.5 mm
Výška (v palcích)
0.807 inch
幅
40.9 mm
Szerokość (cale)
1.61 inch
正味重量
30.74 g

システムパラメータ

製品ファミリー
OMNIMATE 4.0
接続方式
フィールド接続
導体接続方法
레버를 이용해 SNAP IN
ピッチ (mm) (P)
6.35 mm
ピッチ (インチ) (P)
0.25 "
導体取り出し方向
180°
極数
6
L1 i mm
31.75 mm
L1 (インチ)
1.25 "
行数
1
ピンモデルシリーズ数量
1
DIN VDE 57 106に適合したタッチセーフ保護
Safe from finger touch
DIN VDE 0470に適合したタッチセーフ保護
IP 20
Protection degree
IP20
体積抵抗
≤5 mΩ
Stripping length
11 mm
Plugging cycles
≥ 25
Plugging force/pole, max.
11.25 N
Pulling force/pole, max.
10 N

材料データ

絶縁材
PBT GF
PA 9T
色
černá
Цвет элементов управления
orange
カラーチャート（類似）
RAL 9011
絶縁材グループ
I
比較追跡指数（CTI）
≥ 600
Moisture Level (MSL)
1
UL 94 可燃性等級
V-0
接点材質
Cu-alloy
接触表面
tinned
Storage temperature, min.
-40 °C
Skladovací teplota, max.
70 °C
Betriebstemperatur, min.
-50 °C
Betriebstemperatur, max.
125 °C

接続に適した導体

クランプ範囲、最小
0.5 mm²
クランプ範囲、最大
4 mm²
固定式、最小 H05（07） V-U
0.75 mm²
固定式、最大 H05（07） V-U
4 mm²
フレキシブル、最小 H05（07） V-K
0.75 mm²
フレキシブル、最大H05（07） V-K
6 mm²
w. プラスチックカラーフェルール、DIN 46228 pt 4、最小.
0.5 mm²
プラスチックカラー付フェルール　DIN 46228 pt 4、最大
4 mm²
w. フェルール、DIN 46228 pt 1、最小.
0.75 mm²
ワイヤエンドフェルール付　DIN 46228 pt 1、最大
4 mm²

IEC規格に準拠した公称データ

標準に準拠して検査済
IEC 60664-1
IEC 61984
定格電流、最小極数 （Tu=20°C）
40.3 A
定格電流、最大極数（Tu=20°C）
40.4 A
定格電流、最小極数 （Tu=40°C）
36.3 A
定格電流、最大極数 （Tu=40°C）
36.3 A
サージ電圧等級の定格電圧/汚染度 II/2
1,000 V
サージ電圧等級の定格電圧/汚染度 III/2
1,000 V
サージ電圧等級の定格電圧 / 汚染度 III/3
800 V
サージ電圧等級の定格インパルス電圧/汚染度 II/2
8 V
サージ電圧等級の定格インパルス電圧/汚染度 III/2
8 kV
サージ電圧等級の定格インパルス電圧/汚染度 III/3
8 kV

Märkdata enligt UL 1059

定格電圧 (グループ B / UL 1059 使用)
600 V
定格電圧 (C/UL 1059 グループ使用)
600 V
定格電圧 (グループ D / UL 1059 使用)
600 V
Rated voltage (Use group F / UL 1059)
1,000 V
定格電流 (グループ B / UL 1059 使用)
30 A
定格電圧（使用グループ C/UL 1059 ）
30 A
定格電流 (グループ D / UL 1059 使用)
5 A
導体断面積、AGW、最小
AWG 20
Wire cross-section, AWG, max.
AWG 10

중요 참고 사항

注意事項
  • Rated current related to rated cross-section & min. No. of poles.
  • P on drawing = pitch
  • Rated data refer only to the component itself. Clearance and creepage distances to other components are to be designed in accordance with the relevant application standards.
  • Long term storage of the product with average temperature of 50 °C and maximum humidity 70%, 36 months


zdjęcia produktów

Nagłówek obrazu-05
Krzywa obciążalności prądowej
Överskrift för figur 06
Deratingkurva

Classifications

ETIM 8.0
EC002638
ETIM 9.0
EC002638
ETIM 10.0
EC002638
ECLASS 14.0
27-46-02-02
ECLASS 15.0
27-46-02-02
