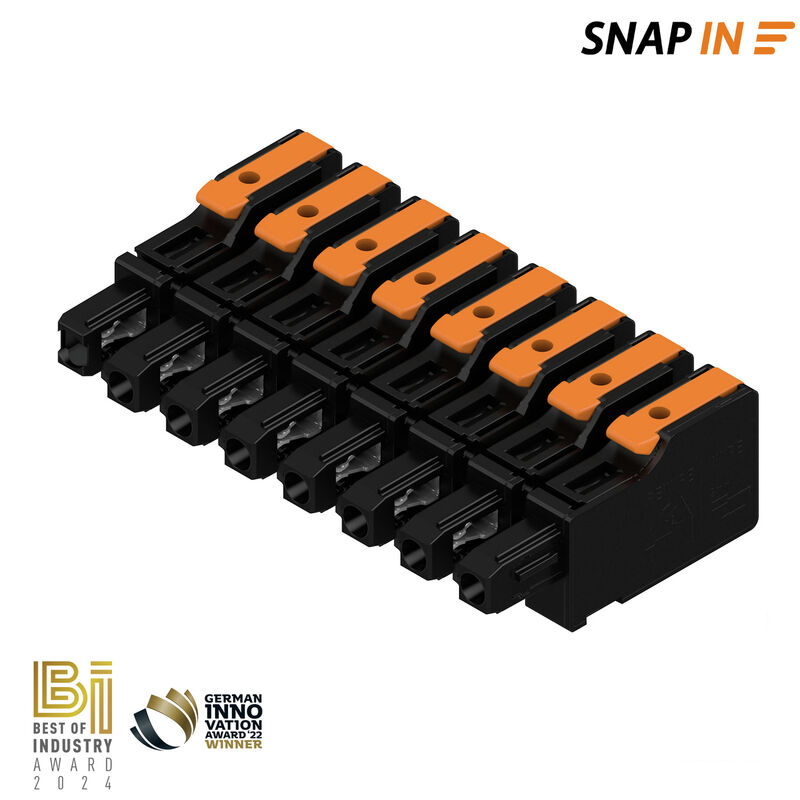

MPS 7S/08 S TN B B — 제품 이미지

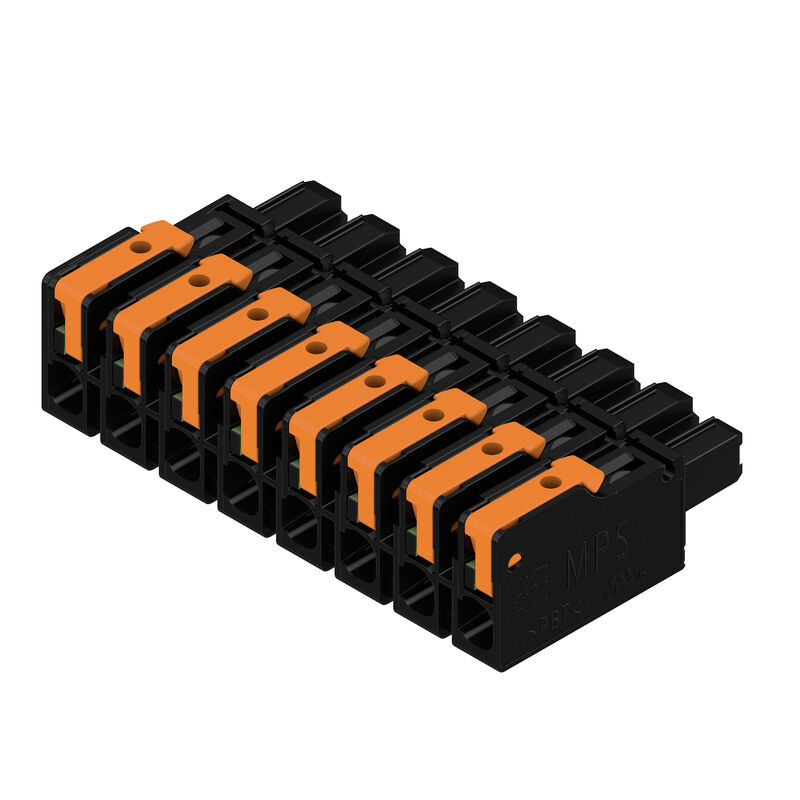

MPS 7S/08 S TN B B — 제품 이미지

MPS 7S/08 S TN B B — Dimensional drawing

MPS 7S/08 S TN B B — 감소 곡선

MPS 7S/08 S TN B B — 감소 곡선

MPS 7S/08 S TN B B — 제품 장점

Acoustic and visual feedback

MPS 7S/08 S TN B B — 제품 장점

MPS 7S/08 S TN B B — 제품 장점

Fastest connection technology SNAP IN

데이터 시트 다운로드 관련 제품

MPS 7S/08 S TN B B

PCB 플러그인 커넥터, 암형 플러그, 피치(mm)(P): 7.50 mm, 극 수: 8, 박스

항목 번호 8000078334

속성

일반 주문 데이터

버전	PCB 플러그인 커넥터, 암형 플러그, 피치(mm)(P): 7.50 mm, 극 수: 8, 박스
주문 번호	8000078334
유형	MPS 7S/08 S TN B B
GTIN(EAN)	4064675622741
수량	30 items
제품 데이터	IEC: 1000 V / 34.6 A / 0.5 - 4 mm² UL: 600 V / 18.5 A / AWG 20 - AWG 12
패키징	박스

치수 및 중량

깊이	34.95 mm
깊이 (인치)	1.376 inch
높이	15.5 mm
높이 (인치)	0.61 inch
너비	58.3 mm
폭 (인치)	2.295 inch
순중량	26.101 g

환경 제품 규정 준수

RoHS 준수 상태	준수, 예외 미존재
REACH SVHC	No SVHC above 0.1 wt%

시스템 매개변수

제품군	OMNIMATE 4.0
결선 유형	필드 결선
와이어 결선 방식	SNAP IN
피치(mm)(P)	7.5 mm
피치(인치)(P)	0.295 "
도체 아웃렛 방향	180°
극 수	8
L1(mm)	52.5 mm
L1(인치)	2.067 "
행 수	1
핀 시리즈 수량	1
DIN VDE 57 106에 따른 터치 안전 보호	손가락 터치 안전
DIN VDE 0470에 따른 터치 안전 보호	IP 20
보호 등급	IP20
탈피 길이	9 mm
탈피 길이 허용치	최소: 8 mm 최대: 10 mm
플러그 주기	25
플러깅 힘/폴, 최대	9 N
당기는 힘 / 폴, 최대	8 N

자재 데이터

절연재	PBT GF
컬러 코드	검정
컬러 차트(유사)	RAL 9011과 유사
절연재 그룹	I
CTI(Comparative Tracking Index, 비교 추적 지수)	≥ 600
UL 94 가연성 등급	V-0
접점 재질	구리 합금
접점 표면	주석 도금
보관 온도, 최소	-25 °C
보관 온도, 최대	55 °C
작동 온도, 최소	-50 °C
작동 온도, 최대	125 °C

결선에 적합한 컨덕터

클램프 범위, 최소	0.34 mm²
클램프 범위, 최대	4 mm²
결선 단면규격 AWG, 최소	AWG 20
결선 단면규격 AWG, 최대	AWG 12
단선, 최소 H05(07) V-U	0.5 mm²
단선, 최대 H05(07) V-U	2.5 mm²
연선, 최소 H05(07) V-K	0.5 mm²
연선, 최대 H05(07) V-K	4 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최소	0.34 mm²
플라스틱 소매 페럴 포함, DIN 46228 pt 4, 최대	2.5 mm²
와이어 엔드 페룰 포함, DIN 46228 pt 1, 최소	0.34 mm²
페럴 포함, DIN 46228 pt 1, 최대	2.5 mm²
절연재 외경, 최대	4 mm
클램프형 도체	도체 결선 단면적: 정격: 0.34 mm² 와이어 종단 페룰: 탈피 길이: 정격: 10 mm 권장 와이어 종단 페룰: 9025770000 도체 결선 단면적: 정격: 0.5 mm² 와이어 종단 페룰: 탈피 길이: 정격: 12 mm 권장 와이어 종단 페룰: 9025870000 탈피 길이: 정격: 10 mm 권장 와이어 종단 페룰: 9004050000 도체 결선 단면적: 정격: 0.75 mm² 와이어 종단 페룰: 탈피 길이: 정격: 12 mm 권장 와이어 종단 페룰: 9025860000 탈피 길이: 정격: 10 mm 권장 와이어 종단 페룰: 0542500000 도체 결선 단면적: 정격: 1 mm² 와이어 종단 페룰: 탈피 길이: 정격: 12 mm 권장 와이어 종단 페룰: 9025950000 탈피 길이: 정격: 10 mm 권장 와이어 종단 페룰: 0282800000 도체 결선 단면적: 정격: 1.5 mm² 와이어 종단 페룰: 탈피 길이: 정격: 12 mm 권장 와이어 종단 페룰: 0635100000 탈피 길이: 정격: 10 mm 권장 와이어 종단 페룰: 0186500000 도체 결선 단면적: 정격: 2.5 mm² 와이어 종단 페룰: 탈피 길이: 정격: 10 mm 권장 와이어 종단 페룰: 9019160000 탈피 길이: 정격: 10 mm 권장 와이어 종단 페룰: 9004080000
참조 텍스트	플라스틱 칼라의 외경은 피치(P) 보다 커서는 안 됩니다

IEC 정격데이터

표준에 따라 시험완료	IEC 60664-1 IEC 61984
정격 전류, 극 수(Tu=20°C)	34.6 A
정격 전류, 최대 극 수(Tu=20°C)	29.1 A
정격 전류, 극 수(Tu=40°C)	30.7 A
정격 전류, 최대 극 수(Tu=40°C)	25.9 A
서지 전압 클래스 정격 전압 / 오염 등급 II/2	1,000 V
서지 전압 클래스 정격 전압 / 오염 등급 III/2	1,000 V
서지 전압 클래스 정격 전압 / 오염 등급 III/3	630 V
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 II/2	6 kV
서지 전압 클래스 정격 임펄스 전압 / 오염 등급 III/2	8 kV

UL 1059에 따른 정격 데이터

협회(cURus)	CURUS
인증 번호(cURus)	E60693
정격 전압(사용 그룹 B / UL 1059)	600 V
정격 전압(사용 그룹 C / UL 1059)	600 V
정격 전압(사용 그룹 D / UL 1059)	600 V
정격 전압(사용 그룹 F / UL 1059)	1,000 V
정격 전류(사용 그룹 B / UL 1059)	18.5 A
정격 전류(사용 그룹 C / UL 1059)	18.5 A
정격 전류(사용 그룹 D / UL 1059)	10 A
정격 전류(사용 그룹 F / UL 1059)	18.5 A
와이어 단면적, AWG, 최소	AWG 20
와이어 단면적, AWG, 최대	AWG 12
승인값 참조	사양은 최대값, 상세정보 - 승인서 참조

중요 참고 사항

IPC 준수

적합성:본 제품은 국제 공인 표준 및 기준에 따라 개발, 제조 및 납품되고, 해당 데이터 시트에 명시된 보증 특성을 준수하며 IPC-A-610 "Class 2"에 따른 디자인 특성을 충족합니다. 본 제품에 대한 추가 클레임은 요청 시 검토할 수 있습니다.

참고 사항

정격 단면적 기준 정격 전류 및 최소 폴 수.

도면의 P = 피치

정격 데이터는 콤포넌트 자체에만 적용됩니다. 다른 콤포넌트에 대한 간격 및 크리피지(creepage) 거리는 해당 적용 분야 표준에 따라 설계되어야 합니다.

DIN 46228/1 규격 플라스틱 슬리브 미포함 와이어 종단 페룰

IEC 61984에 따라, OMNIMATE-커넥터는 차단 용량(COC)이 없는 커넥터입니다. 지정된 용도로 사용 중에, 커넥터는 전기가 통하는 상태 또는 부하가 있는 상태에서 장착 또는 장착 해제할 수 없습니다.

평균 온도 50 °C 및 최대 습도 70% 조건에서 36개월간 제품 장기 보관

승인/인증/적합성 문서	[CoC_cURus_E60693_MPS_MHS_202207.pdf](https://mdcop.weidmueller.com/mediadelivery/asset/900_313337) [Declaration of the Manufacturer](https://mdcop.weidmueller.com/mediadelivery/asset/900_39474)
엔지니어링 데이터	[CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_255660)
CADENAS eCATALOG	[CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=8000078334)
사용자 문서	[Assembly instructions MPS 7S/5 EN DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_177970)
카탈로그	[Catalogues in PDF-format](LINK/Catalog.html)

ETIM 6.0	EC002638
ETIM 7.0	EC002638
ETIM 8.0	EC002638
ETIM 9.0	EC002638
ECLASS 9.0	27-44-03-09
ECLASS 9.1	27-44-03-09
ECLASS 10.0	27-44-03-09
ECLASS 11.0	27-46-02-02
ECLASS 12.0	27-46-02-02
ECLASS 13.0	27-46-02-02
ECLASS 14.0	27-46-02-02

인증	![CURUS](/picture/CURUS.gif)
ROHS	준수
UL File Number Search	[UL 웹사이트](LINK/UL_search.html)
인증 번호(cURus)	E60693
