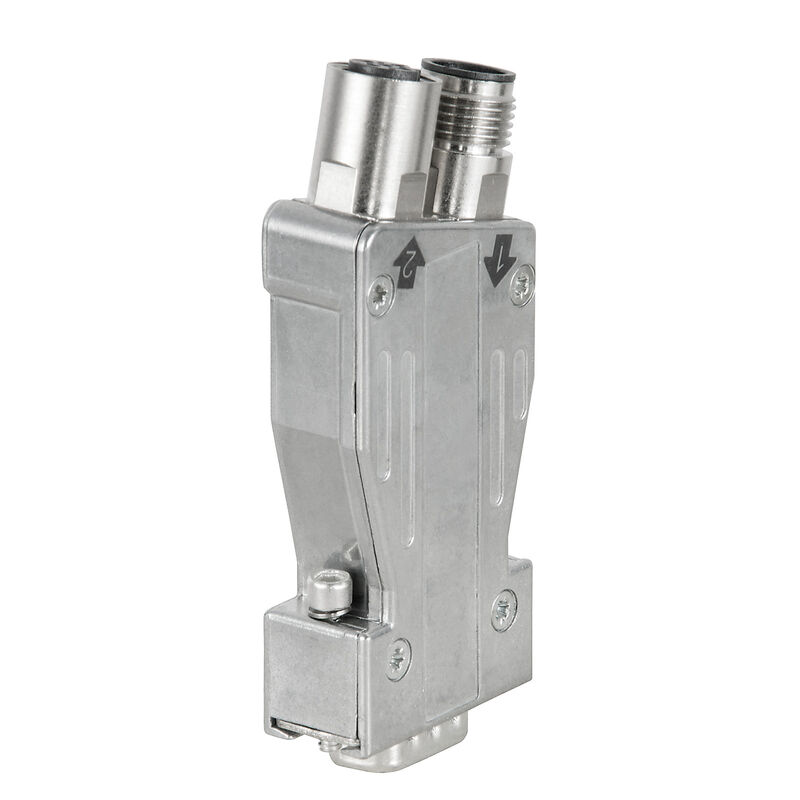

PB-DP SUB-D M12 180K OS
PB-DP SUB-D M12 180K OS
図に類似

PB-DP SUB-D M12 180K OS

SUB-D

商品番号 2119770000
データシートのダウンロード 製品ダウンロード
関連製品 14
承認 Allmänna beställningsdata Dimensions and weights 温度 Miljööverenstämmelse för produkt sub-Dコネクタの技術仕様 分類

承認

ROHS
適合

Allmänna beställningsdata

バージョン
SUB-D
注文番号
2119770000
種別
PB-DP SUB-D M12 180K OS
GTIN (EAN)
4050118425253
数量
1 items

Dimensions and weights

深さ
14.8 mm
Depth (inches)
0.583 inch
高さ
58.2 mm
高さ（インチ）
2.291 inch
幅
33.6 mm
幅（インチ）
1.323 inch
正味重量
73.04 g

温度

湿度
+25 ℃で最大75%、結露しないこと

Miljööverenstämmelse för produkt

RoHS 対応状況
Kompatibel med undantag
RoHS 適用除外（該当する場合/既知の場合）
6aI
REACH SVHC
Lead 7439-92-1
SCIP
3cc1d9b1-0f2a-47ed-a501-ddcfcfaaf625

sub-Dコネクタの技術仕様

BUS インターフェース
D-Sub　9極
ピン
BUS、ケーブルインターフェース
M12 Bコードのオス型およびメス型コネクタ、ピン2およびピン4の割り当て
インターロック
UNC4-40
データレート
12 MBit/s
ハウジングの温度範囲
-20...+70 ° C
ハウジング主要材質
ZnAl
プラギング回数
≥ 200
プログラミングインタフェース
Nem
保護度合い
IP30
外向きエルボ
180°
標準コネクタおよびピンの割り当て
In accordance with the PROFIBUS specification
湿度
Maks. 75% w temp. +25°C, niekondensujące
終端抵抗あり
Нет
締付けトルク
0.3 Nm

分類

ETIM 8.0
EC001132
ETIM 9.0
EC001132
ETIM 10.0
EC001132
ECLASS 14.0
27-44-03-02
ECLASS 15.0
27-44-03-22
