PSSR 230VAC/1PH AC 25A
Produktillustration
Avbildning liknande
PSSR 230VAC/1PH AC 25A

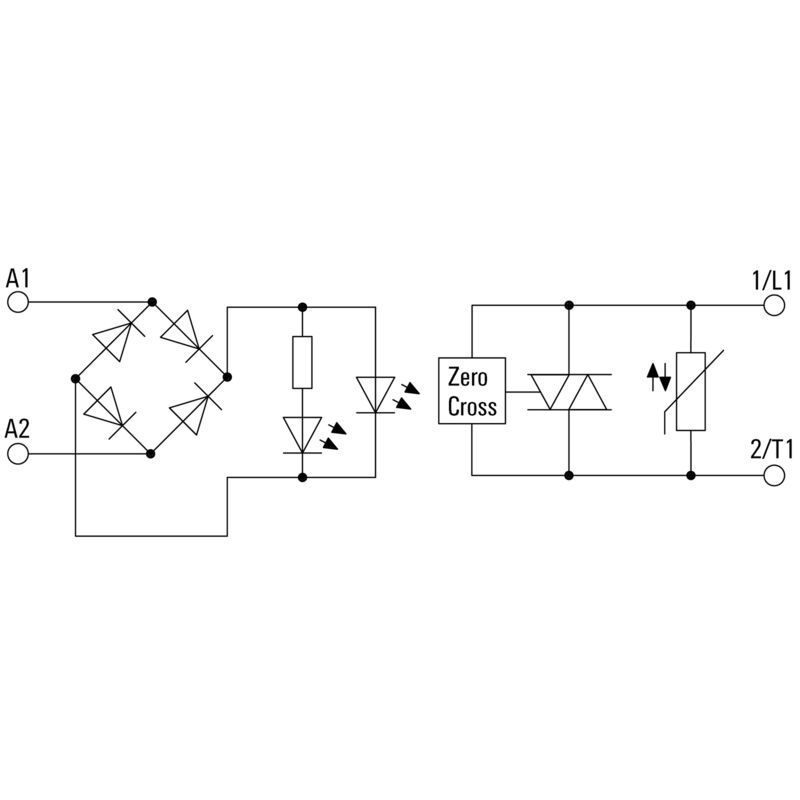

Kopplingsbild
PSSR 230VAC/1PH AC 25A
Graph
Deratingkurva
PSSR 230VAC/1PH AC 25A
Graph
PSSR 230VAC/1PH AC 25A
Dimensional drawing
PSSR 230VAC/1PH AC 25A
Miscellaneous
PSSR 230VAC/1PH AC 25A
Övrigt

PSSR 230VAC/1PH AC 25A

Denna produkt är inte längre tillgänglig.

Power Solid-State Relais, Optokopplare, Märkstyrspänning: 160...240 V AC/DC , Märkkopplingsspänning: 12...275 V AC, Varaktig ström: 17 A (AC51) at 40 °C, 3,5 A (AC 53)

Produkt-ID 1406220000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 10
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Styrsida Belastningssida Allmänna uppgifter Isolationskoordinater Anslutningsdata (styrsida) Anslutningsdata (lastsida) Produktillustrationer Klassificeringar

Godkännanden

Godkännanden
