속성
| 버전 | PSSR(Power Solid-State Relay), 솔리드 스테이트 접촉기, 정격 제어 전압: 5…32 V DC , 정격 스위칭 전압: 42…600 V AC +10% -15%, 연속 전류: 20 A |
| 주문 번호 | 2986910000 |
| 유형 | PSSRN K 24VDC 3Z K 600VAC 20A |
| GTIN(EAN) | 4099986853034 |
| 수량 | 1 items |

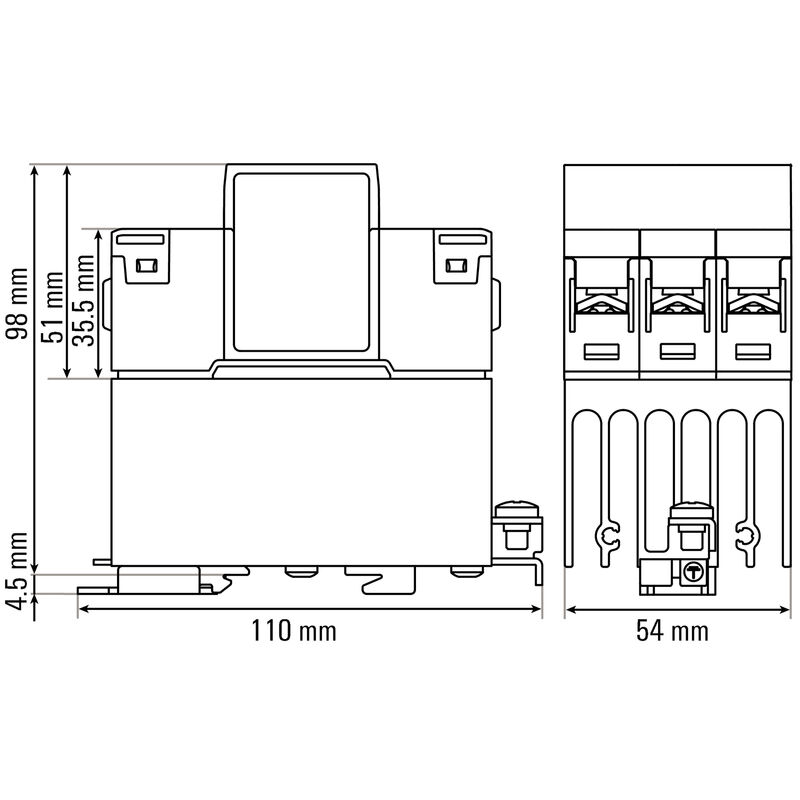

| 깊이 | 102.5 mm |
| 깊이 (인치) | 4.035 inch |
| 높이 | 110 mm |
| 높이 (인치) | 4.331 inch |
| 너비 | 54 mm |
| 폭 (인치) | 2.126 inch |
| 순중량 | 510 g |
| 보관 온도 | -40 °C...100 °C |
| 작동 온도 | -40 °C...80 °C |
| 습도 | 95% 상대 공기 습도, 40°C 비응축 |
| MTTF | 14 a |
| RoHS 준수 상태 | 준수, 예외 존재 |
| RoHS 면제(해당되거나 알려진 경우) | 7cI |
| REACH SVHC | No SVHC above 0.1 wt% |
| 정격 제어 전압 | 5…32 V DC |

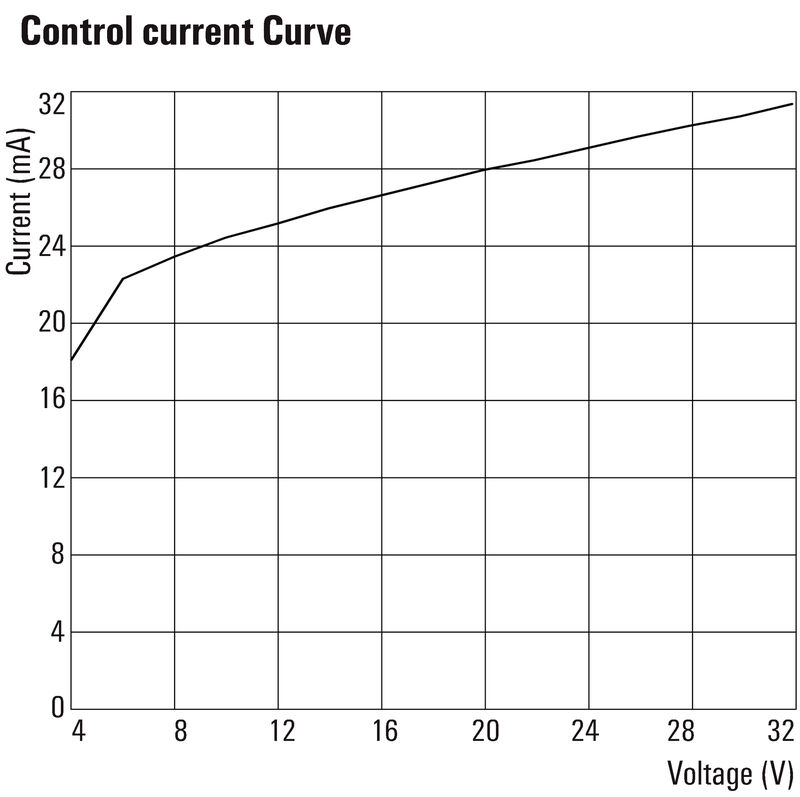

| 공칭 제어 전류 | 23 mA…31 mA |
| 상태 표시기 | 녹색 LED |
| 정격 스위칭 전압 | 42…600 V AC +10% -15% |

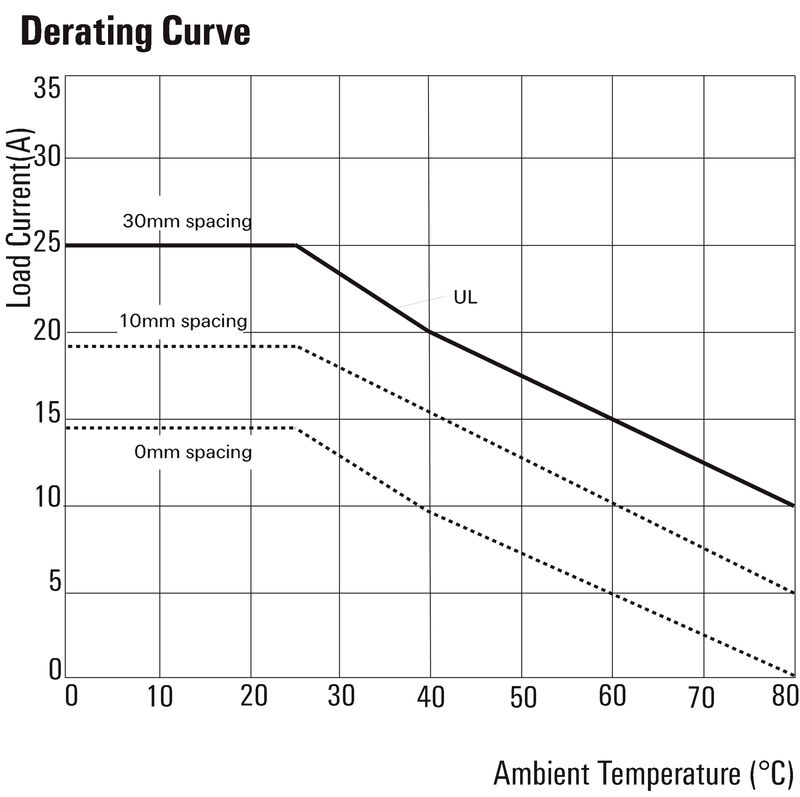

| 연속 전류 | 20 A (AC 51) @ 40 °C; 10 A (AC 53) |
| 최대 스위칭 전류 | 25 A |
| 부하 범주 |
AC 51
AC 53 |
| 유입 전류 | 61 A |
| 펄스 부하 최대 전류 | 600 A (10 ms, non-recurrent) |
| 부하 한계 적분(I²t) <10 ms | 1,800 A²s |
| 켜기 지연 | ≤ 10 ms |
| 끄기 지연 | ≤ 10 ms |
| 누출 전류 | 5 mA |
| 최소 스위칭 전류 | 250 mA |
| 단락 방지 | 아니요 |
| 보호 회로, 부하측 | 내장 배리스터 |

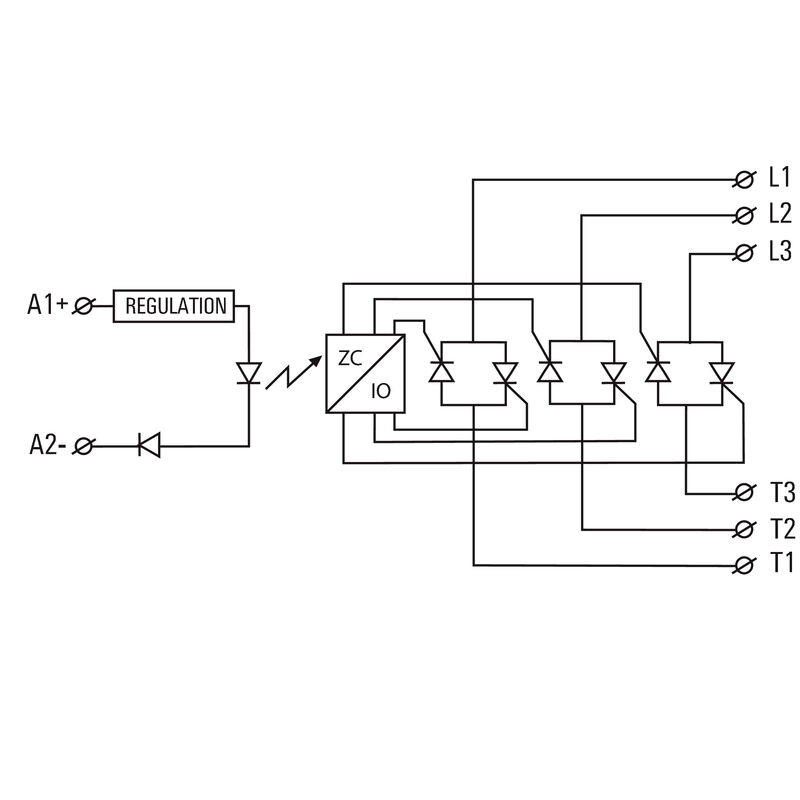

| 접점 유형 | 3 NO 접점 (사이리스터 (제로 크로스 스위치)) |
| 출력 전압 주파수 범위 | 45…65 Hz |
| 버전 | 3상(방열판 채용) |
| 레일 | TS 35 |
| 컬러 코드 | 검정 |
| 오염 심각도 | 2 |
| 서지 전압 범주 | III |
| 제어 측면 - 부하 측면에 대한 절연 강도 | 4 kVeff |
| 부하측-하우징 유전체 강도 | 4 kVeff |
| 임펄스 내전압 | 6 kV(1.2/50 µs) |
| 보호 등급 | IP20 |
| 인증 번호(cULus) | E537615 |
| 스트리핑 길이, 컨트롤 측 | 8 mm |
| 와이어 사이즈, 솔리드, 컨트롤 측, 최대 | 2.5 mm² |
| 와이어 사이즈, 솔리드, 컨트롤 측, 최대(AWG) | AWG 18 |
| 와이어 사이즈, 솔리드, 컨트롤 측, 최소(AWG) | AWG 12 |
| 와이어 사이즈, 트윈 와이어 종단 페룰, 컨트롤 측, 최대 | 2.5 mm² |
| 와이어 사이즈, 트윈 와이어 종단 페룰, 컨트롤 측, 최소 | 0.5 mm² |
| 와이어 결선 방식(제어 측) | 스크류 결선 |
| 최소 정격 결선 클램프 범위(제어 측) | 0.75 mm² |
| 최대 정격 결선 클램프 범위(제어 측) | 2.5 mm² |
| 와이어 결선 방식(제어 측) | 캡티브 와셔가 장착된 M3 나사 |
| 최소 조임 토크(제어 측) | 0.5 Nm |
| 최대 조임 토크(제어 측) | 0.6 Nm |
| 블레이드 크기 (제어측) | PZ 1 |
| 스트리핑 길이, 부하 측 | 12 mm |
| 와이어 사이즈, 미세 스트랜디드, 클램프 가능 와이어 2개, 부하 측, 최대 | 6 mm² |
| 와이어 사이즈, 미세 스트랜디드, 클램프 가능 와이어 2개, 부하 측, 최대(AWG) | AWG 18 |
| 와이어 사이즈, 미세 스트랜디드, 클램프 가능 와이어 2개, 부하 측, 최소 | 1 mm² |
| 와이어 사이즈, 미세 스트랜디드, 클램프 가능 와이어 2개, 부하 측, 최소(AWG) | AWG 10 |
| 와이어 사이즈, 솔리드, 부하 측, 최대 | 6 mm² |
| 와이어 사이즈, 솔리드, 부하 측, 최대(AWG) | AWG 14 |
| 와이어 사이즈, 솔리드, 부하 측, 최소 | 2.5 mm² |
| 와이어 사이즈, 솔리드, 부하 측, 최소(AWG) | AWG 10 |
| 와이어 사이즈, 스트랜디드, 부하 측, 최대 | 6 mm² |
| 와이어 사이즈, 스트랜디드, 부하 측, 최대(AWG) | AWG 18 |
| 와이어 사이즈, 스트랜디드, 부하 측, 최소 | 1 mm² |
| 와이어 사이즈, 스트랜디드, 부하 측, 최소(AWG) | AWG 10 |
| 와이어 사이즈, 트윈 와이어 종단 페룰, 부하 측, 최대(AWG) | AWG 18 |
| 와이어 사이즈, 트윈 와이어 종단 페룰, 부하 측, 최소(AWG) | AWG 12 |
| 와이어 결선 방식(부하 측) | 스크류 결선 |
| 최소 정격 결선 클램프 범위(부하 측) | 2.5 mm² |
| 최대 정격 결선 클램프 범위(부하 측) | 6 mm² |
| 와이어 결선 방식(부하 측) | 캡티브 와셔가 장착된 M4 나사 |
| 최소 조임 토크(부하 측) | 1.5 Nm |
| 최대 조임 토크(부하 측) | 2 Nm |
| 블레이드 크기 (부하측) | PZ 2 |
| 승인/인증/적합성 문서 | [EU Konformitätserklärung / EU Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_317520) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_314694) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2986910000) |
| 사용자 문서 | [Beipackzettel / Package Insert – multilingual](https://mdcop.weidmueller.com/mediadelivery/asset/900_317478) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002055 |
| ETIM 7.0 | EC002055 |
| ETIM 8.0 | EC002055 |
| ETIM 9.0 | EC002055 |
| ECLASS 9.0 | 27-37-10-14 |
| ECLASS 9.1 | 27-37-10-14 |
| ECLASS 10.0 | 27-37-10-14 |
| ECLASS 11.0 | 27-37-10-14 |
| ECLASS 12.0 | 27-37-10-14 |
| ECLASS 13.0 | 27-37-10-14 |
| ECLASS 14.0 | 27-37-10-14 |
| 인증 |   |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(cULus) | E537615 |
