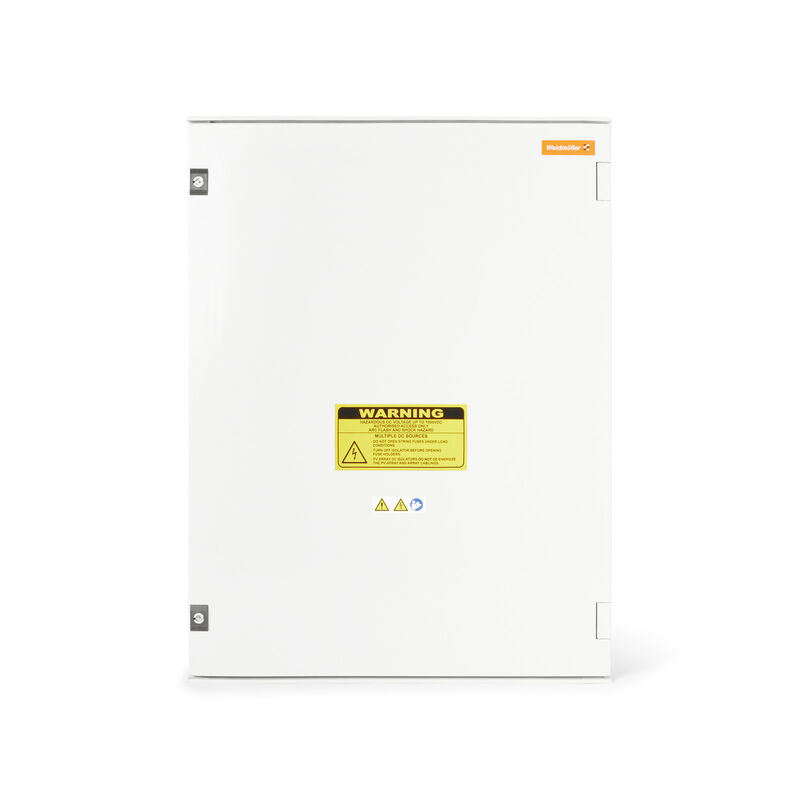

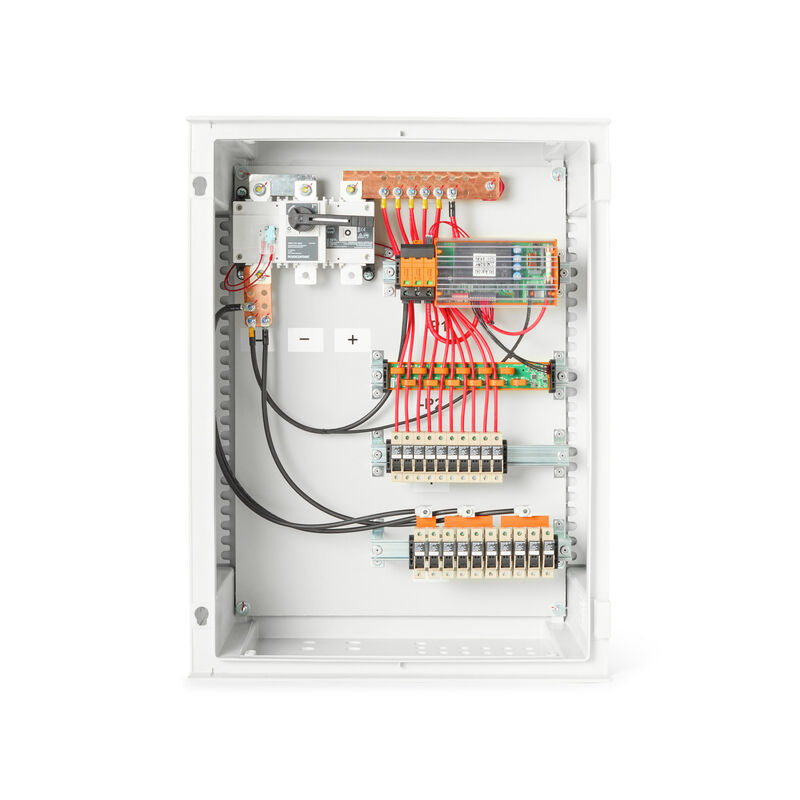

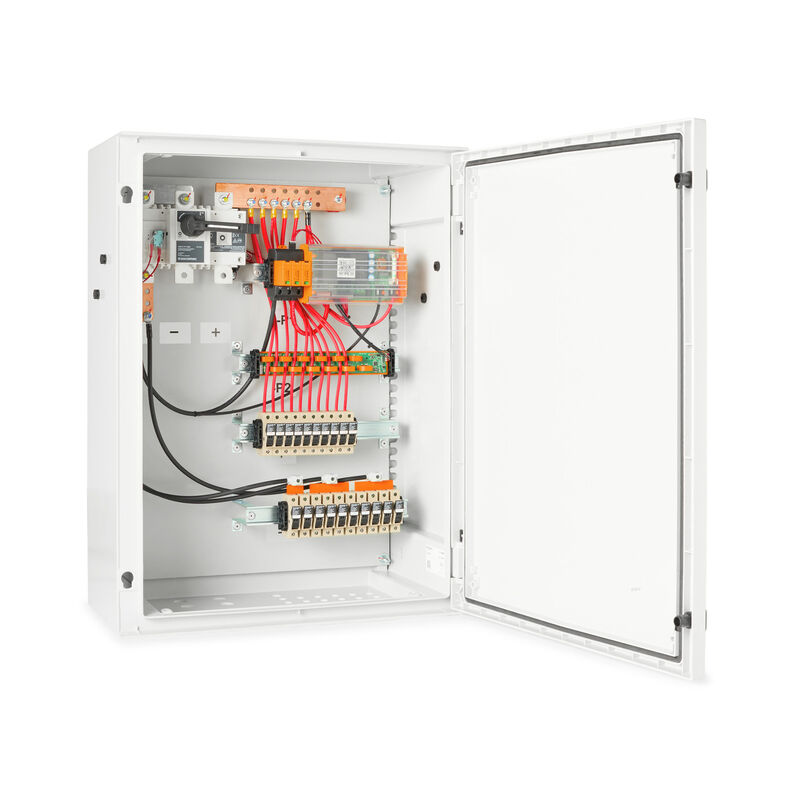

태양광 발전, 접속반, 1000 V, 1 MPP, MPP당 입력 10개 / 출력 1개, 퓨즈 홀더 포함, 서지 보호 I / II, 스위치 디스커넥터, 전류 모니터링, 케이블 글랜드, Fronius Tauro Eco 인버터용으로 설계

항목 번호 8000111136
데이터 시트 다운로드 제품 다운로드
관련 제품 20
승인 일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 인도 시 포함 전기적 특성 박스 일반 데이터 입력 출력 서지 보호 DC 측 DC 부하 브레이크 스위치 중요 참고 사항 분류 입찰 사양 시트

승인

ROHS
준수

일반 주문 데이터

버전
태양광 발전, 접속반, 1000 V, 1 MPP, MPP당 입력 10개 / 출력 1개, 퓨즈 홀더 포함, 서지 보호 I / II, 스위치 디스커넥터, 전류 모니터링, 케이블 글랜드, Fronius Tauro Eco 인버터용으로 설계
주문 번호
8000111136
유형
PV 210S0F3CXXV1O0TA1PA10PWW
GTIN(EAN)
4099986933927
수량
1 items

치수 및 중량

깊이
300 mm
깊이 (인치)
11.811 inch
부가 콤포넌트 포함 깊이
300 mm
높이
847 mm
높이 (인치)
33.346 inch
너비
636 mm
폭 (인치)
25.039 inch
순중량
29,000 g

온도

주변 온도
-20 °C…45 °C

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 존재
RoHS 면제(해당되거나 알려진 경우)
6c, 7a, 7cI
REACH SVHC
Lead 7439-92-1
SCIP
1d28ada4-1634-4382-8635-45f6353a6574

인도 시 포함

포함된 액세서리
  • 항목:
    마운팅 풋
  • 수량:
    4

전기적 특성

연결당 정격 DC 전류
  • 스트링 당 전류, 최대:
    30 A
전력점당 최대 전류
135 A
정격 DC 전압
1,000 V
정격 단기 전류 저항
  • 정격 전류:
    162.5 A

박스

결선 유형 스트링
내부 단자(케이블 글랜드 피드스루 포함)
보호 등급
II
인클로저 장착
고정 러그
장착 유형
고정 러그
절연재
폴리에스터 유리 섬유 강화, 폴리카보네이트
충격 저항
IEC 62262 규격 IK10

일반 데이터

보호 등급
IP65
설치 위치
보호 실외 영역(바다에서 > 1km)
표준 규격
EN 61643-31

입력

DC 입력 + &
  • 와이어 결선:
    • 결선 유형:
      스크류 단자대 커넥터
    • 와이어 단면, 최소:
      1 mm²
    • 와이어 단면, 최대:
      16 mm²
  • 케이블 인입:
    • 케이블 인입부 수:
      10
MPP당 문자열 입력 수
≥ 7…≤ 10
기능성 접지 커넥터
  • 케이블 인입:
    • 케이블 인입부 수:
      1
  • 와이어 결선:
    • 결선 유형:
      스크류 단자대 커넥터
    • 연선, 최대 H05(07) V-K:
      25 mm²
    • w. 와이어 엔드 페룰, DIN 46228 pt 1, 최대:
      16 mm²
도관 입구 수
10
서지 보호 보조 접점
  • 케이블 인입:
    • 케이블 인입부 수:
      1
  • 와이어 결선:
    • 결선 유형:
      액추에이터 탑재 PUSH IN
    • 연선, 최대 H05(07) V-K:
      2.5 mm²
    • w. 와이어 엔드 페룰, DIN 46228 pt 1, 최대:
      2.5 mm²
최대 DC 입력 수
최대 전력점 당 10개 입력 병렬 연결
최대 전력점 수 (MPP)
1
카트리지 퓨즈
10 x 38 mm
퓨즈 링크 표준
gPV (EN 60269-6)
퓨즈 유형
빈 퓨즈 홀더
퓨즈를 단 스트링 극
+/-
입력 수
10

출력

DC 출력 + &
  • 와이어 결선:
    • 결선 유형:
      스크류 결선
최대 DC 출력 수
최대 전력점 당 1개 출력

서지 보호 DC 측

PV 시스템 전압, 최대 Ucpv
1,000 V
낙뢰 테스트 전류 Iimp (10/350 µs)
6.25 kA
단락 전류 ISCPV
162.5 A
방전 전류 In (8/20 µs)
20 kA
방전 전류, 최대 (8/20 µs)
40 kA
서지 보호 DC 측
1,000 V 타입 I + II
요구 조건 클래스
Type I/II
총 방전 전류 I총계 ( 8/20µs)
50 kA
총 방전 전류 I총계 (10/350µs)
12.5 kA
최대 연속 작동 전압 DC UCPV 모드 +/-, -/PE, +/PE
1,000 V
표준 규격
EN 61643-31

DC 부하 브레이크 스위치

동작 횟수
10000
모터 드라이브 사용 가능
아니오
스위치 디스커넥터 실행
외함 내 스위치
전압 유형
DC
정격 임펄스 내전압
12 kV
정격 전류에서 차단 작업 사이클 수량
200

중요 참고 사항

제품 정보
SCIP 번호는 납 함량이 순중량의 0.1% 이상이기 때문에 할당되었습니다.

ECHA에 따른 안전한 사용 지침:
유해물질의 표시가 품목의 수명, 분해 및 폐기/재활용 단계를 포함하는 수명 주기 전반에 걸쳐 해당 품목을 안전하게 사용할 수 있도록 하기에 충분하다 Fuses are not included

분류

ETIM 6.0
EC002928
ETIM 7.0
EC002928
ETIM 8.0
EC003857
ETIM 9.0
EC003857
ETIM 10.0
EC003857
ECLASS 9.0
22-57-92-03
ECLASS 9.1
22-57-02-90
ECLASS 10.0
22-57-02-90
ECLASS 11.0
22-57-02-92
ECLASS 12.0
22-57-02-92
ECLASS 13.0
22-57-02-92
ECLASS 14.0
22-57-02-92
ECLASS 15.0
22-57-02-92

입찰 사양 시트

긴 사양

Combiner box for inverters with 1 MPP tracker, suitable for protecting the DC side of a photovoltaic system according to DIN CLC/TS 51643-32.

MPP1:

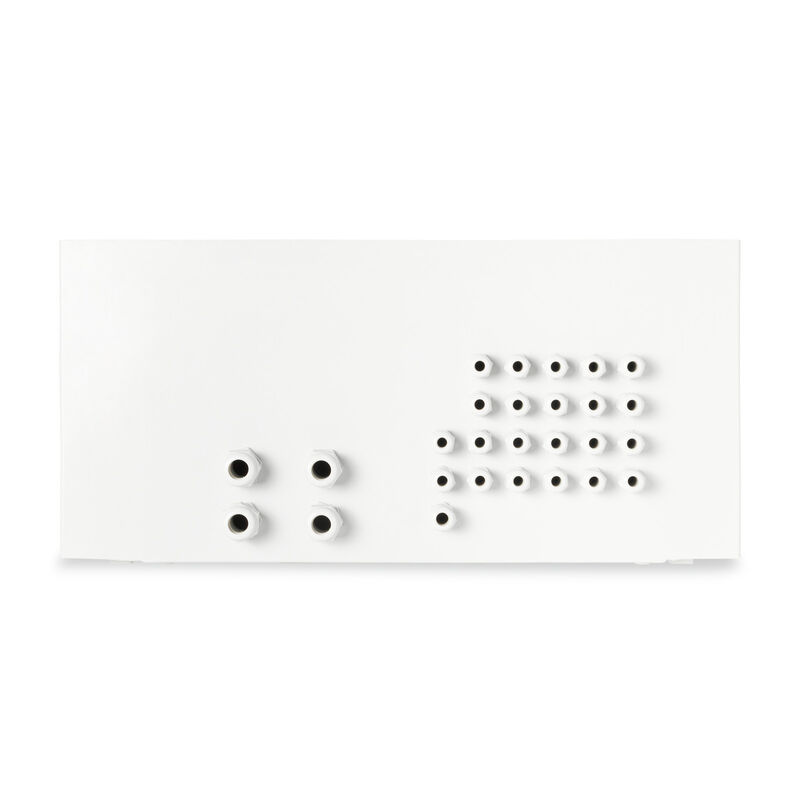

10 inputs, connection via M25 cable gland with multiple sealing inserts. PUSH IN connection / single-wire, multi-wire, with/without ferrule.
1 output, connection via M25 cable gland with multiple sealing inserts. PUSH IN connection / single-wire, multi-wire, with/without ferrule.

Max. string voltage Uoc: 1000 VDC

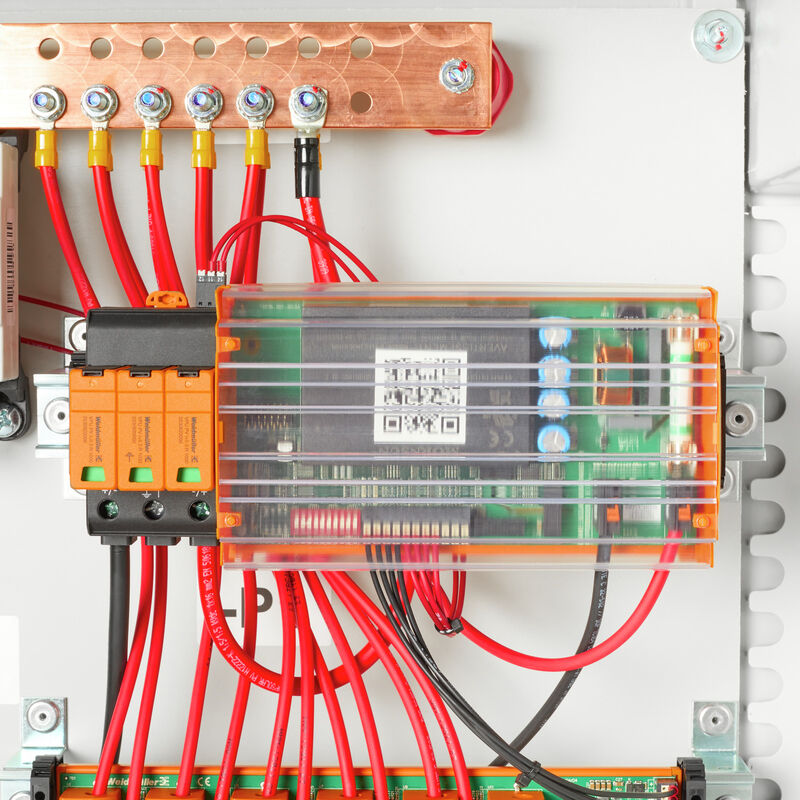

1 class/type I + II combined arrester with signal contact
Fuse holders for inputs and outputs (fuses 10x38 to be ordered separately)
With lockable DC load break switch for safe separation of the string lines according to DIN EN IEC 60947-3
Connection of the signal contact via M16 cable glands (Clamping range 5-10 mmØ) max. conductor cross-section: 1.5 mm²
Connection of the functional earth via M16 cable glands (Clamping range 5-10 mmØ) Conductor cross-section: ≥ 16 mm²
Protection class: IP65
All built into a glas fibre reinforced polyester housing. Dimensions HxWxD: 847x636x300 mm

Approval according to low voltage switchgear and controlgear IEC 61439-1 and EN 61439-2
