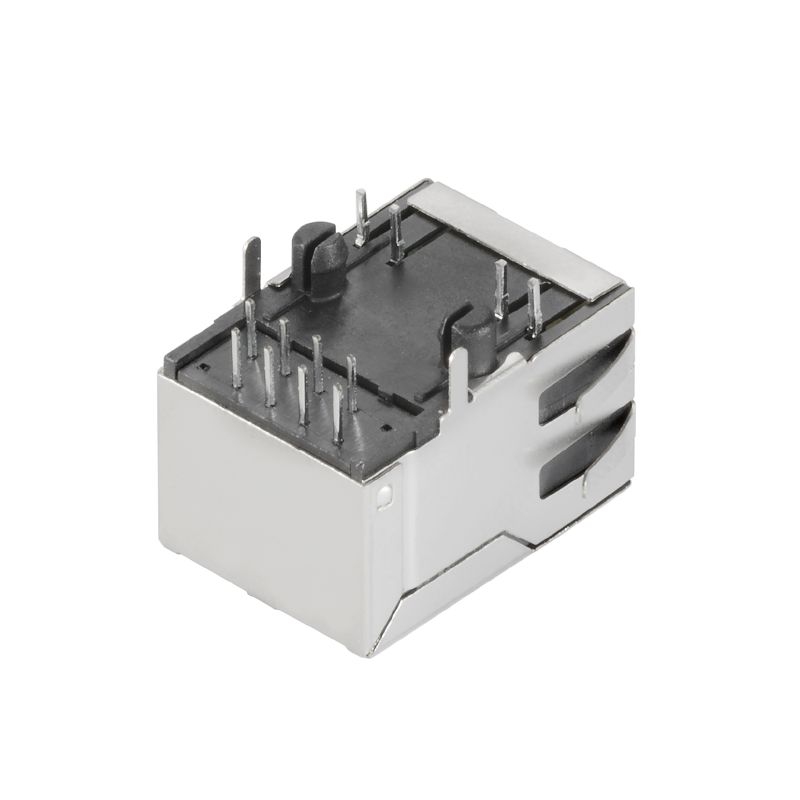

OMNIMATE Data - RJ45 modular jack, PCB plug-in connector, Cat. 5, THT solder connection, 90°, bottom, 6 tabs, Yes, Plugging cycles: 750, Number of poles: 12, PA 6T, 30...80 µ" Ni / ≥ 30 µ" Au , Tray (manual assembly)

Produkt ID 2562820000
Download datablad Engineering-support Produktdownloads
Modstykker 20 Anvendte produkter 4
Approvals General ordering data Dimensions and weights Environmental Product Compliance Systemspecifikationer Electrical properties Standards Material data Packing Classifications

Approvals

Godkännanden
![](https://assets.dam.weidmueller.com/assets/api/33feeb02-46e9-4a14-9d79-8ec5ee409fe3/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL Website](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certificate No. (cURus)
E471884

General ordering data

Utförande
OMNIMATE Data - RJ45 modular jack, PCB plug-in connector, Cat. 5, THT solder connection, 90°, bottom, 6 tabs, Yes, Plugging cycles: 750, Number of poles: 12, PA 6T, 30...80 µ" Ni / ≥ 30 µ" Au , Tray (manual assembly)
Art.nr.
2562820000
Typ
RJ45C5 T1D 3.2E4G/Y TY
GTIN (EAN)
4050118571875
Förp.
140 Styk
Packaging
Tray (manual assembly)

Dimensions and weights

Djup
21,5 mm
Byggdjup (tum)
0,846 inch
Höjd
16,8 mm
Height (inches)
0,661 inch
Height of lowest version
13,6 mm
Bredd
15,8 mm
Width (inches)
0,622 inch
Net weight
8,343 g

Environmental Product Compliance

RoHS-kompatibilitetsstatus
Compliant without exemption
REACH SVHC
No SVHC above 0.1 wt%

Systemspecifikationer

Anslutningstyp
Solder connection
Anslutningsvinkel
90°
Antal lödstift per pol
1
Antal poler
12
Avskärmning
Yes
Delning i mm (P)
1,27 mm
Delning i tum (P)
0,05 "
Diameter bestyckningshål (D)
0,9 mm
Dimensioner för lödstift
Octagonal
Effektkategori
Cat. 5
Framspänning, max.
2,6 V
Framspänning, min.
1,8 V
Framström
20 mA
Färg på höger LED
yellow
Färg på vänster LED
green
Kategori
Cat. 5
Koppling
8-core
LED
Yes
Lödprocess
Manual soldering
Wave soldering
Lödstiftlängd (l)
3,2 mm
Montering på kretskortet
THT solder connection
Produktfamilj
OMNIMATE Data - RJ45 modular jack
Skärmmaterial
Brass
Skyddsklass
IP20
Skärmarea
nickel-plated
Skärmflikar
6 tabs
Spärralternativ
bottom
Stickcykler
750
Tolerans diameter bestyckningshål (D)
± 0.1 mm
Tolerans för lödstiftsposition
± 0.15 mm
Tolerans för stiftlängd
  • Lower tolerance with prefix (reveals minimum):
    -0.5
  • Upper tolerance with prefix (reveals maximum):
    +0.5
  • Tolerance, unit:
    mm
Tolerans för stiftlängd
+0.5 / -0.5 mm
Ändplatta, Egenskap
Solder flange

Electrical properties

Genomgångsmotstånd (6)
<25 mΩ
Isolationsmotstånd
≥ 500 MΩ
Märkström
1.5 A
Nominell spänning
125 V
PoE / PoE+
conforming to IEEE 802.3at
Spänningstålighet kontakt/kontakt
1000 V DC
Spänningstålighet kontakt/skärm
1500 V DC

Standards

Kontaktdon Norm
IEC 60603-7

Material data

Isoleringsmaterial
PA 6T
Färgkod
black
Färgtabell (jämförbar)
RAL 9011
Isoleringsmaterialgrupp
II
Comparative Tracking Index (CTI)
≥ 500
Isolationsmotstånd
≥ 500 MΩ
UL 94 flammability rating
V-0
Contact base material
Phosphorus bronze
Contact material
Cu-alloy
Contact surface
Gold over nickel
Layer structure of plug contact
30...80 µ" Ni / ≥ 30 µ" Au
Storage temperature, min.
-40 °C
Storage temperature, max.
85 °C
Operating temperature, min.
-40 °C
Operating temperature, max.
85 °C

Packing

Förpackning
Tray (manual assembly)
VPE-längd
316 mm
VPE-bredd
190 mm
VPE-höjd
68 mm

Classifications

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
