속성
| 버전 | PCB 플러그인 커넥터, RJ45 잭, Cat. 5 , THT 용접 결선, 90°, 래치 옵션: 하단, 실드 탭: 없음, 30...80 µ" Ni / ≥ 30 µ" Au , LED: 아니요, 극 수: 8, Tray |
| 주문 번호 | 1433800000 |
| 유형 | RJ45C5 T1D 3.3N4N TY |
| GTIN(EAN) | 4050118238556 |
| 수량 | 120 items |
| 패키징 | Tray |
| 깊이 | 21.3 mm |
| 깊이 (인치) | 0.839 inch |
| 높이 | 16.8 mm |
| 높이 (인치) | 0.661 inch |
| 가장 낮은 버전의 높이 | 13.6 mm |
| 너비 | 15.8 mm |
| 폭 (인치) | 0.622 inch |
| 순중량 | 3.233 g |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| REACH SVHC | No SVHC above 0.1 wt% |
| LED | 아니요 |
| PCB에 장착 | THT 용접 결선 |
| 결선 | 8-코어 |
| 결선 유형 | 용접 결선 |
| 극 수 | 8 |
| 래치 옵션 | 하단 |
| 범주 | Cat. 5 |
| 보호 등급 | IP20 |
| 성능 카테고리 | Cat. 5 |
| 솔더 구멍 직경 공차(D) | ± 0.1 mm |
| 솔더 구멍 직경(D) | 0.9 mm |
| 솔더 핀 길이(l) | 3.2 mm |
| 솔더링 프로세스 |
수작업 솔더링
웨이브 솔더링 |
| 솔더핀 위치의 공차 | ± 0.1 mm |
| 솔더핀 크기 | 0.40 x 0.30 mm |
| 실드 탭 | 없음 |
| 외향 엘보 | 90° |
| 제품군 | OMNIMATE 데이터 - RJ45 모듈형 잭 |
| 차폐 | Yes |
| 차폐 재질 | 구리 합금 |
| 차폐 표면 | 니켈 도금 |
| 폴당 용접 핀 수 | 1 |
| 플러그 주기 | 750 |
| 피치(mm)(P) | 1.27 mm |
| 피치(인치)(P) | 0.05 " |
| PoE / PoE+ | IEEE 802.3at 준수 |
| 절연 강도 | ≥ 500 MΩ |
| 절연 강도, 접점/접점 | 1000 V DC |
| 절연 강도, 접점/차폐 | 1500 V DC |
| 정격 전류 | 1.5 A |
| 정격 전압 | 125 V |
| 커넥터 표준 | IEC 60603-7-51 |
| 절연재 | PA 66 |
| 컬러 코드 | 검정 |
| 컬러 차트(유사) | RAL 9011과 유사 |
| 절연재 그룹 | II |
| CTI(Comparative Tracking Index, 비교 추적 지수) | ≥ 500 |
| 절연 강도 | ≥ 500 MΩ |
| UL 94 가연성 등급 | V-0 |
| 접점 기본 재질 | 인 청동 |
| 접점 재질 | 구리 합금 |
| 접점 표면 | 금 도금 니켈 |
| 플러그 접점의 레이어 구조 | 30...80 µ" Ni / ≥ 30 µ" Au |
| 보관 온도, 최소 | -40 °C |
| 보관 온도, 최대 | 85 °C |
| 작동 온도, 최소 | -40 °C |
| 작동 온도, 최대 | 85 °C |
| 패키징 | Tray |
| VPE 길이 | 316 mm |
| VPE 폭 | 191 mm |
| VPE 높이 | 67 mm |

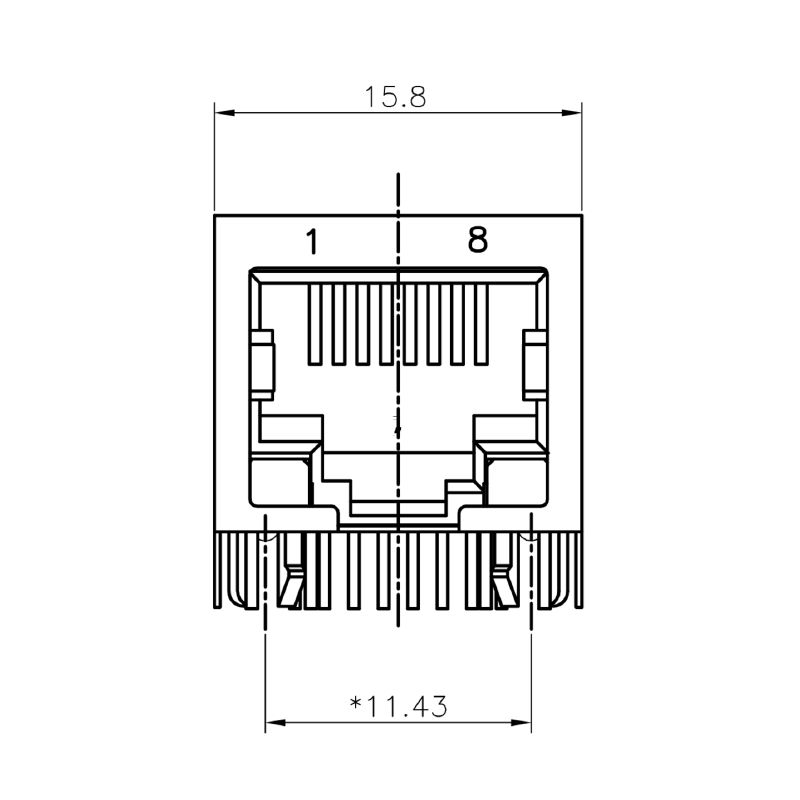

| 그림 제목 07 | 치수 도면 |
| 승인/인증/적합성 문서 | [Certificate of Compliance](https://mdcop.weidmueller.com/mediadelivery/asset/900_217537) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_211724) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1433800000) |
| 제품 변경 통지 |
[PCN](https://mdcop.weidmueller.com/mediadelivery/asset/900_90683)
[PCN](https://mdcop.weidmueller.com/mediadelivery/asset/900_90684) |
| 사용자 문서 |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| 브로슈어 |
[MB FREECONCONTACT EN](http://download.weidmueller.com/asset/download/file/38173)
[FL FIELDWIRING EN](http://download.weidmueller.com/asset/download/file/38293) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) [PI PROFINET CABLING EN](http://download.weidmueller.com/asset/download/file/38183) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| ROHS | 준수 |
