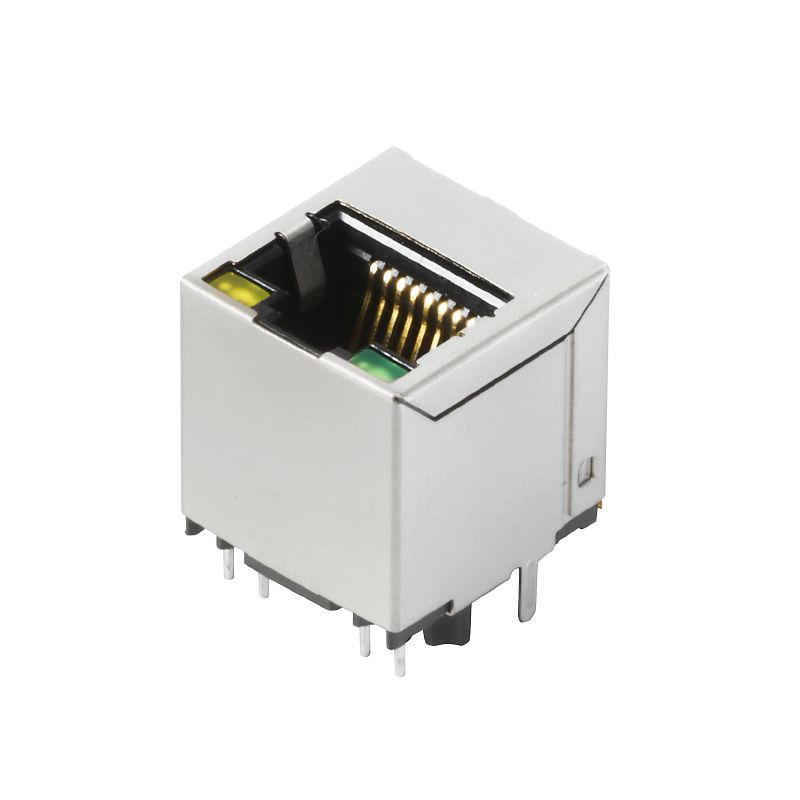

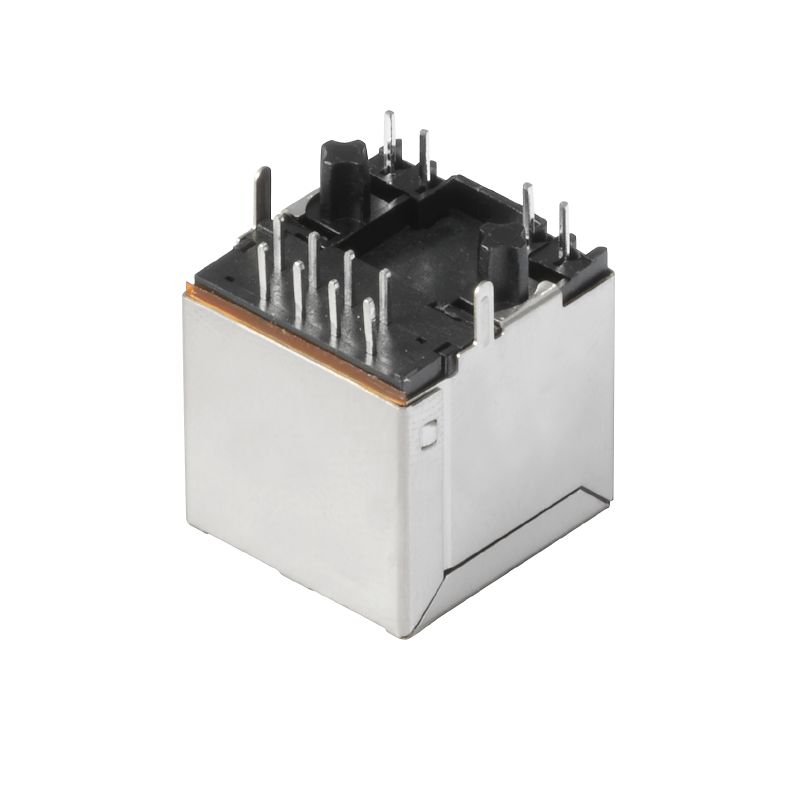

속성

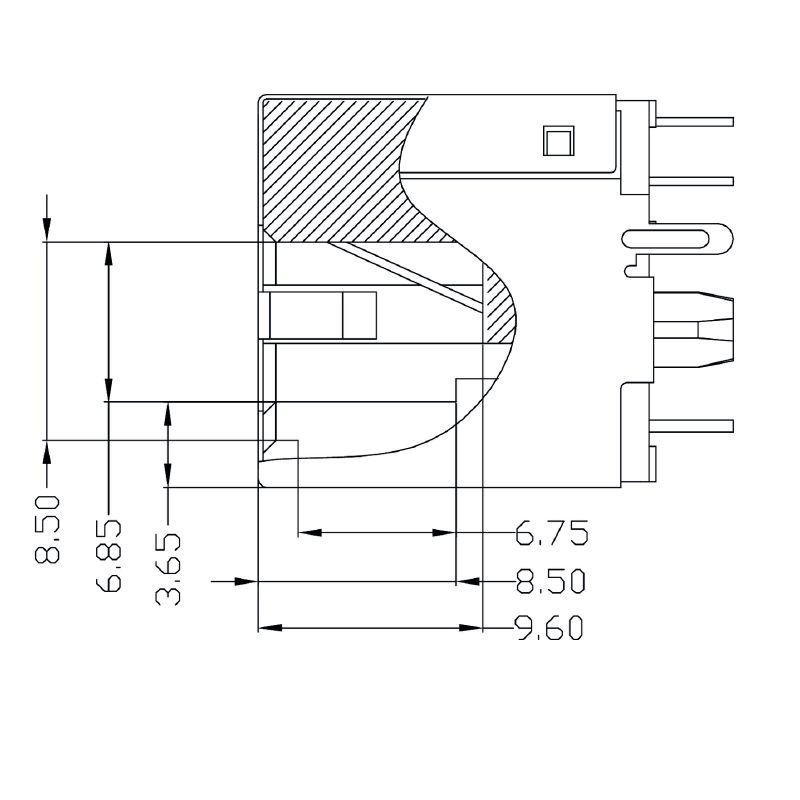

| 버전 | PCB 플러그인 커넥터, RJ45 잭 변압기, 10/100 MBit/s , THT/THR 용접 결선, 180°, 실드 탭: 없음, 30...80 µ" Ni / ≥ 30 µ" Au , LED: 예, 노란색, 녹색, 극 수: 8, 트레이 (수작업 조립) |
| 주문 번호 | 2461070000 |
| 유형 | RJ45M R1V 3.3N4Y/G TY |
| GTIN(EAN) | 4050118476071 |
| 수량 | 120 items |
| 패키징 | 트레이 (수작업 조립) |
| 깊이 | 16.8 mm |
| 깊이 (인치) | 0.661 inch |
| 높이 | 20.3 mm |
| 높이 (인치) | 0.799 inch |
| 가장 낮은 버전의 높이 | 17 mm |
| 너비 | 16 mm |
| 폭 (인치) | 0.63 inch |
| 순중량 | 3.658 g |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| REACH SVHC | No SVHC above 0.1 wt% |
| LED | 예 |
| PCB에 장착 | THT/THR 용접 결선 |
| 결선 유형 | 용접 결선 |
| 극 수 | 8 |
| 보호 등급 | IP20 |
| 성능 카테고리 | 10/100 MBit/s |
| 솔더 구멍 직경 공차(D) | ± 0.1 mm |
| 솔더 구멍 직경(D) | 0.9 mm |
| 솔더 핀 길이(l) | 3.3 mm |
| 솔더링 프로세스 |
리플로우 솔더링
수작업 솔더링 웨이브 솔더링 |
| 솔더핀 위치의 공차 | ± 0.1 mm |
| 솔더핀 크기 | 8각형 |
| 순전류 | 20 mA |
| 순전압, 최대 | 2.6 V |
| 순전압, 최소 | 1.8 V |
| 실드 탭 | 없음 |
| 외향 엘보 | 180° |

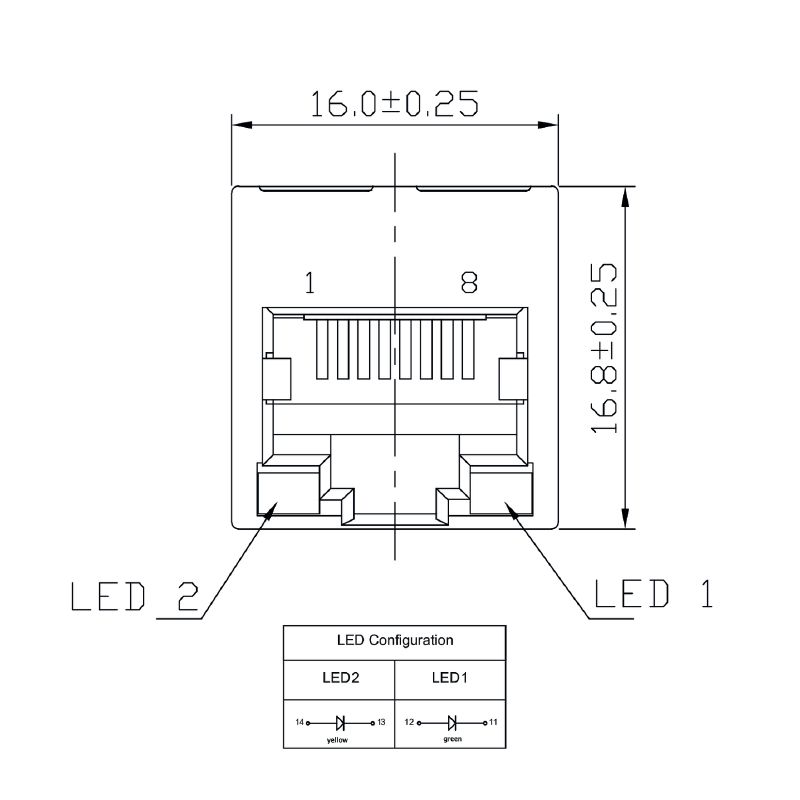

| 우측 LED 색상 | 녹색 |
| 전송 속도 | 10/100 MBit/s |
| 제품군 | OMNIMATE 데이터 - RJ45 변압기 잭 |
| 좌측 LED 색상 | 노란색 |
| 차폐 | Yes |
| 차폐 재질 | 황동 |
| 차폐 표면 | 니켈 도금 |
| 폴당 용접 핀 수 | 1 |
| 플러그 주기 | 750 |

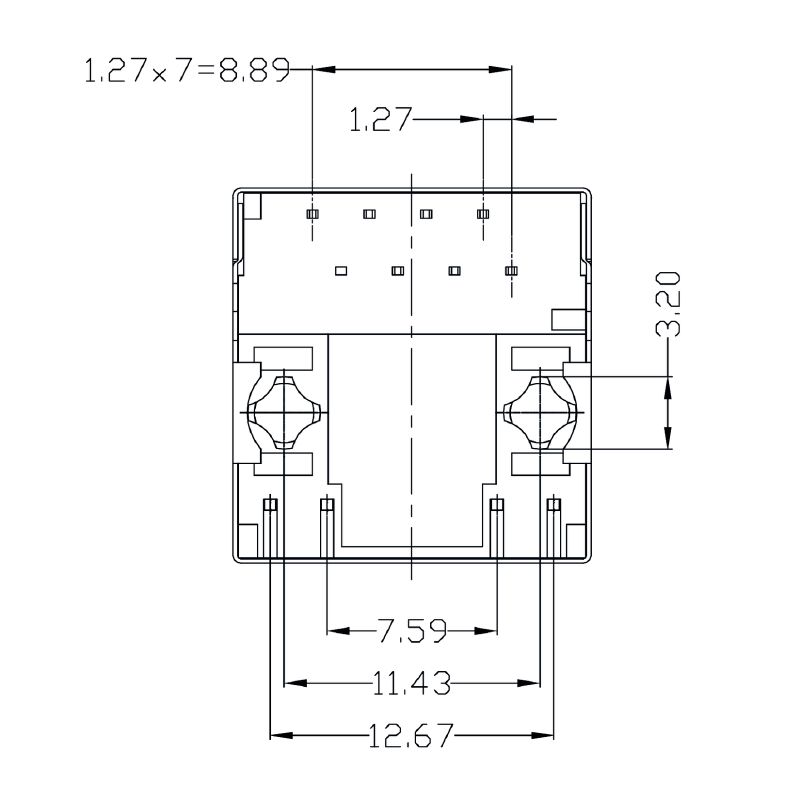

| 피치(mm)(P) | 1.27 mm |
| 피치(인치)(P) | 0.05 " |
| 절연 강도, 접점/접점 | 1000 V DC |
| 절연 강도, 접점/차폐 | 1500 V DC |
| 정격 전류 | 1.5 A |
| 정격 전압 | 125 V |
| 절연재 | PA 9T |
| 컬러 코드 | 검정 |
| 컬러 차트(유사) | RAL 9011과 유사 |
| 절연재 그룹 | II |
| CTI(Comparative Tracking Index, 비교 추적 지수) | ≥ 500 |
| Moisture Level (MSL) | 1 |
| UL 94 가연성 등급 | V-0 |
| 접점 기본 재질 | 인 청동 |
| 접점 재질 | 구리 합금 |
| 접점 표면 | 금 도금 니켈 |
| 플러그 접점의 레이어 구조 | 30...80 µ" Ni / ≥ 30 µ" Au |
| 보관 온도, 최소 | -40 °C |
| 보관 온도, 최대 | 85 °C |
| 작동 온도, 최소 | -40 °C |
| 작동 온도, 최대 | 85 °C |
| 패키징 | 트레이 (수작업 조립) |
| VPE 길이 | 315 mm |
| VPE 폭 | 190 mm |
| VPE 높이 | 69 mm |

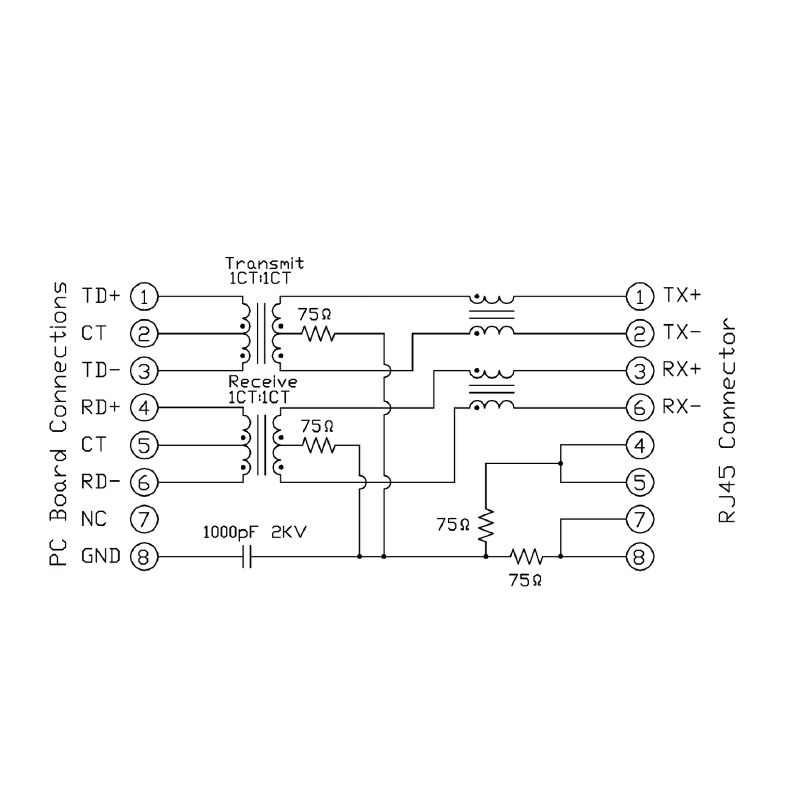

| 그림 제목 12 | 도식 |
| 승인/인증/적합성 문서 | [Certificate of Compliance](https://mdcop.weidmueller.com/mediadelivery/asset/900_217537) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_212071) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2461070000) |
| 제품 변경 통지 |
[PCN](https://mdcop.weidmueller.com/mediadelivery/asset/900_90683)
[PCN](https://mdcop.weidmueller.com/mediadelivery/asset/900_90684) |
| 사용자 문서 |
[MAN IE GUIDE DE](https://mdcop.weidmueller.com/mediadelivery/asset/900_40065)
[MAN IE GUIDE EN](https://mdcop.weidmueller.com/mediadelivery/asset/900_40066) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| 인증 |  |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(cURus) | E471884 |
