속성

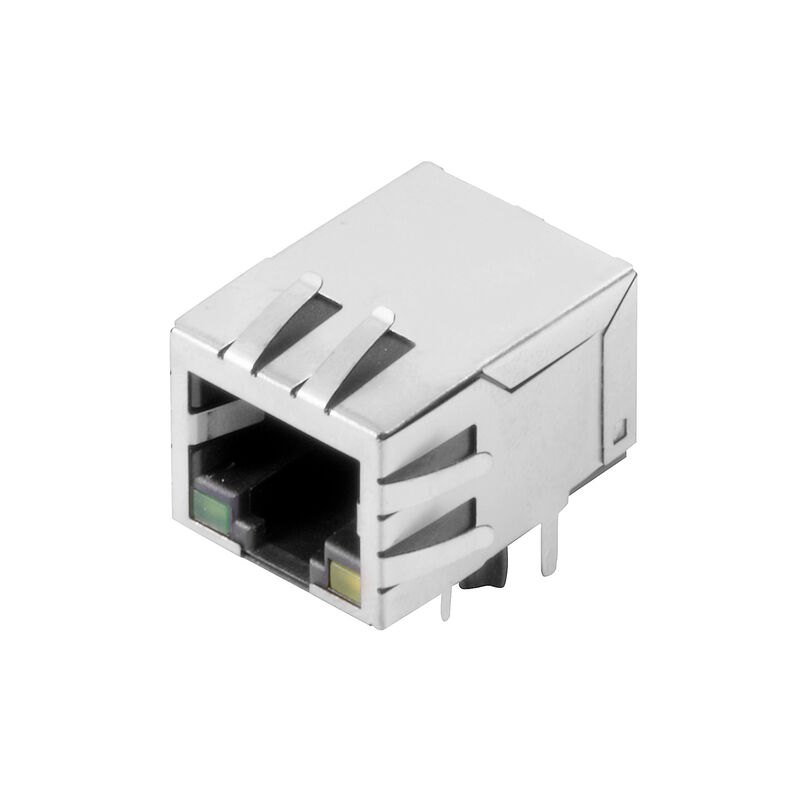

| 버전 | PCB 플러그인 커넥터, RJ45 잭 변압기, 100 MBit/s, POE , THT/THR 용접 결선, 90°, 래치 옵션: 하단, 극 수: 10, 트레이 (수작업 조립) |
| 주문 번호 | 2661700000 |
| 유형 | RJ45MP R1D 3.3E4G/Y TY |
| GTIN(EAN) | 4050118675160 |
| 수량 | 120 items |
| 패키징 | 트레이 (수작업 조립) |
| 순중량 | 8.125 g |
| RoHS 준수 상태 | 준수, 예외 미존재 |
| REACH SVHC | No SVHC above 0.1 wt% |
| PCB에 장착 | THT/THR 용접 결선 |
| 결선 유형 | 용접 결선 |
| 극 수 | 10 |
| 래치 옵션 | 하단 |
| 보호 등급 | IP20 |
| 성능 카테고리 | 100 MBit/s, POE |
| 솔더 핀 길이(l) | 3.3 mm |
| 솔더링 프로세스 |
리플로우 솔더링
수작업 솔더링 웨이브 솔더링 |
| 솔더핀 위치의 공차 | ± 0.15 mm |
| 솔더핀 크기 | 8각형 |
| 순전류 | 20 mA |
| 순전압, 최대 | 2.6 V |
| 순전압, 최소 | 1.8 V |
| 외향 엘보 | 90° |
| 전송 속도 | 100 MBit/s, POE |
| 제품군 | OMNIMATE 데이터 - RJ45 변압기 잭 |
| 차폐 | 360° 차폐 접점 |
| 플러그 주기 | 750 |
| 피치(mm)(P) | 1.27 mm |
| 피치(인치)(P) | 0.05 " |
| PoE / PoE+ | IEEE 802.3af 준수 |
| 절연 강도 | ≥ 500 MΩ |
| 절연 강도, 접점/접점 | 1000 V DC |
| 절연 강도, 접점/차폐 | 1500 V DC |
| 정격 전류 | 350 mA |
| 정격 전압 | 57 V |
| 절연재 | PA 9T |
| 컬러 코드 | 검정 |
| 컬러 차트(유사) | RAL 9011과 유사 |
| 절연 강도 | ≥ 500 MΩ |
| Moisture Level (MSL) | 1 |
| UL 94 가연성 등급 | V-0 |
| 접점 재질 | 구리 합금 |
| 접점 표면 | Ni/Au |
| 작동 온도, 최소 | -40 °C |
| 작동 온도, 최대 | 85 °C |
| 패키징 | 트레이 (수작업 조립) |
| VPE 길이 | 317 mm |
| VPE 폭 | 193 mm |
| VPE 높이 | 67 mm |

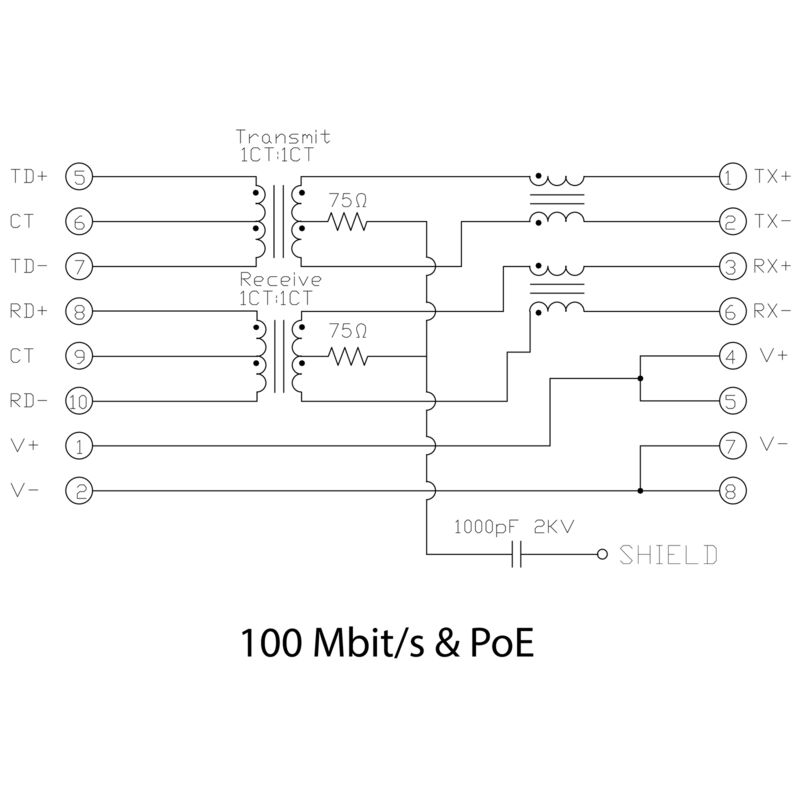

| 그림 제목 12 | 도식 |
| 승인/인증/적합성 문서 | [Certificate of Compliance](https://mdcop.weidmueller.com/mediadelivery/asset/900_217537) |

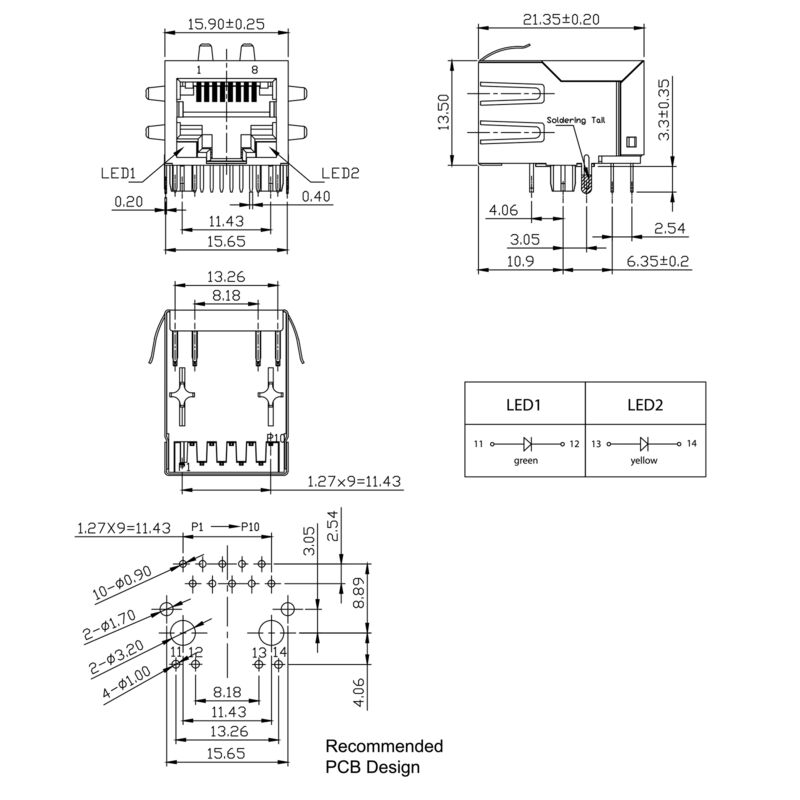

| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_212199) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=2661700000) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002637 |
| ETIM 7.0 | EC002637 |
| ETIM 8.0 | EC002637 |
| ETIM 9.0 | EC002637 |
| ECLASS 9.0 | 27-44-04-02 |
| ECLASS 9.1 | 27-44-04-02 |
| ECLASS 10.0 | 27-44-04-02 |
| ECLASS 11.0 | 27-46-02-01 |
| ECLASS 12.0 | 27-46-02-01 |
| ECLASS 13.0 | 27-46-02-01 |
| ECLASS 14.0 | 27-46-02-01 |
| ROHS | 준수 |
