속성

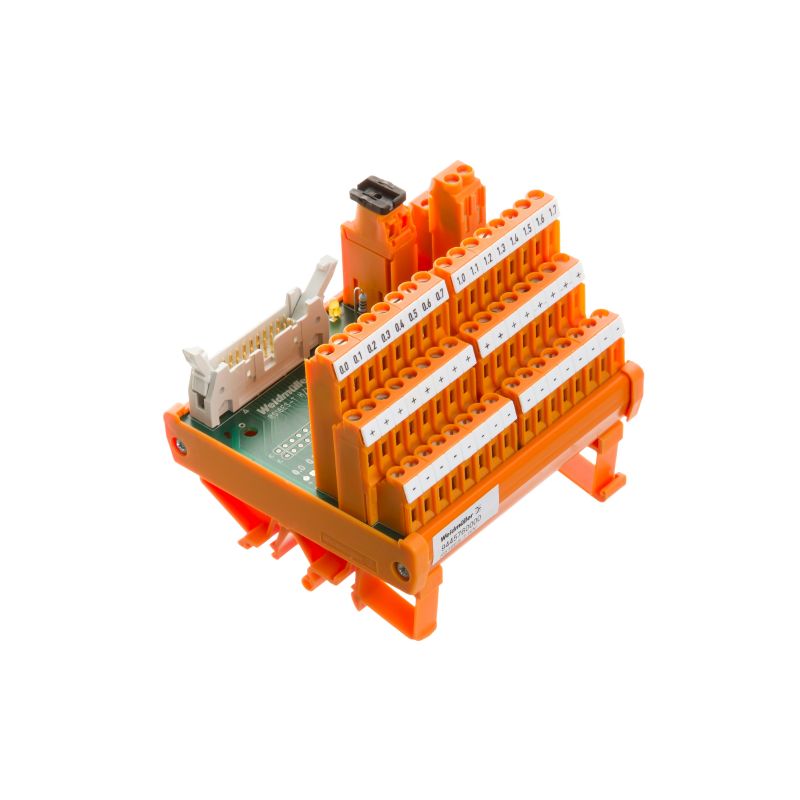

| 버전 | 인터페이스, RS, 3-와이어, 텐션 클램프 결선 |
| 주문 번호 | 1311880000 |
| 유형 | RS 16IO 3W H Z |
| GTIN(EAN) | 4050118114263 |
| 수량 | 1 items |
| 깊이 | 72 mm |
| 깊이 (인치) | 2.835 inch |
| 높이 | 87 mm |
| 높이 (인치) | 3.425 inch |
| 너비 | 90 mm |
| 폭 (인치) | 3.543 inch |
| 순중량 | 169.54 g |
| 보관 온도 | -40...60 °C |
| 작동 온도 | -25...50 °C |
| RoHS 준수 상태 | 준수, 예외 존재 |
| RoHS 면제(해당되거나 알려진 경우) | 7a, 7cI |
| REACH SVHC | Lead 7439-92-1 |
| SCIP | 7b5ffb72-271d-4c73-8b09-bd0aaee3697a |
| 작동 온도 UL, 최대 | 25 °C |
| 작동 온도 UL, 최소 | 0 °C |
| 정격 전류 IN | 1 A |
| 정격 전압 UN | ≤ 25 V AC 50 V DC |
| 정격 전압 DC UN (공급) | 24 V |
| 정격 전류(공급) | 2 A |
| 정격 전류 퓨즈(공급) | 3.15 A |
| 채널별 LED 상태 디스플레이 | 아니요 |
| 채널별 차단 | 아니요 |
| 테스트 지점의 유형 | 아니요 |
| 채널별 퓨즈 | No |
| 공급 전압의 LED 상태 | 노란색 |
| 전원 공급 퓨즈 | 3.15 A |
| 공통 폴 극성 | 예 |
| 결선(필드 측) | LM2NZF 5.08mm |
| 배선 시스템 | 3-와이어 |
| 제어 측의 결선 | IEC60603-13 / DIN41651 규격의 플러그인 커넥터 |
| 폴 수(제어 측) | 20-극 플러그 |
| 작동 전압 | 25 V AC / 50 V DC |
| 채널당 최대 전류 | 1 A |
| 총 작동 전류 | 2 A |
| 준수 | DIN EN 50178 |
| 정격 절연 전압 | <50 V AC |
| 서지 전압 범주 | III |
| 오염 심각도 수준 | 2 |
| 펄스 전압 테스트(1,2/50μs) | 0.8 kV |
| 절연 테스트 전압 AC | 0.35 kV |
| 결선 유형 | 텐션 클램프 결선 |
| 경질, 최대 H05(07) V-U | 1.5 mm² |
| 경질, 최소 H05(07) V-U | 0.5 mm² |
| 슬리브 채용 연질, 최대 | 2.5 mm² |
| 슬리브 채용 연질, 최소 | 0.5 mm² |
| 연질, 최대 H05(07) V-K | 4 mm² |
| 연질, 최소 H05(07) V-K | 0.5 mm² |
| 조임 토크, 최대 | 0.6 Nm |
| 조임 토크, 최소 | 0.5 Nm |
| 최대 전선 단면, AWG | AWG 14 |
| 최소 전선 단면, AWG | AWG 26 |
| 클램프 범위, 최대 | 2.5 mm² |
| 클램프 범위, 최소 | 0.13 mm² |
| 탈피 길이 | 7 mm |
| 플라스틱 슬리브 채용 슬리브, 최대 | 2.5 mm² |
| 결선의 유형 | 텐션 클램프 결선 |
| 클램프 범위, 최소 | 0.13 mm² |
| 클램프 범위, 최대 | 2.5 mm² |
| 경질, 최소 H05(07) V-U | 0.5 mm² |
| 경질, 최대 H05(07) V-U | 1.5 mm² |
| 연질, 최소 H05(07) V-K | 0.5 mm² |
| 연질, 최대 H05(07) V-K | 1.5 mm² |
| 슬리브 채용 연질, 최대 | 1.5 mm² |
| 슬리브 채용 연질, 최소 | 0.5 mm² |
| 플라스틱 소매 채용 페룰, 최대 | 1.5 mm² |
| 와이어 단면적, 최소 AWG | AWG 26 |
| 와이어 단면적, 최대 AWG | AWG 12 |
| 조임 토크, 최소 | 0.5 Nm |
| 조임 토크, 최대 | 0.6 Nm |
| 탈피 길이 | 6 mm |
| 승인/인증/적합성 문서 | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153597) |
| 엔지니어링 데이터 | [CAD data -- STEP](https://mdcop.weidmueller.com/mediadelivery/asset/900_248856) |
| CADENAS eCATALOG | [CAX data](https://weidmueller-embedded.partcommunity.com?catalog=weidmueller_qs&part=1311880000) |
| 제품 변경 통지 | [20220525 Technical change to RS and RSM](https://mdcop.weidmueller.com/mediadelivery/asset/900_257205) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
| ETIM 8.0 | EC002780 |
| ETIM 9.0 | EC002780 |
| ECLASS 9.0 | 27-14-11-52 |
| ECLASS 9.1 | 27-24-22-16 |
| ECLASS 10.0 | 27-14-11-52 |
| ECLASS 11.0 | 27-14-11-52 |
| ECLASS 12.0 | 27-14-11-52 |
| ECLASS 13.0 | 27-14-11-52 |
| ECLASS 14.0 | 27-14-11-52 |
| 인증 |   |
| ROHS | 준수 |
| UL File Number Search | [UL 웹사이트](LINK/UL_search.html) |
| 인증 번호(UR) | E141197 |
