속성
| 버전 | 인터페이스, RSM, 스크류 결선 |
| 주문 번호 | 1448450000 |

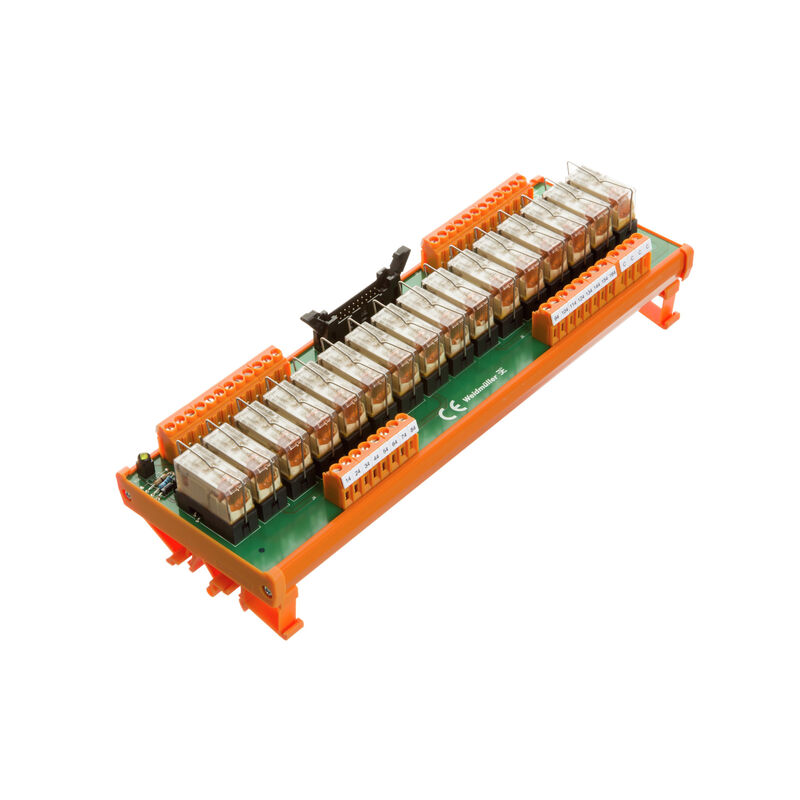

| 유형 | RSM-16 24VDC 1NO + C S |
| GTIN(EAN) | 4050118252590 |
| 수량 | 1 items |
| 이용가능 기간 | 20.05.2014 |
| 깊이 | 62 mm |
| 깊이 (인치) | 2.441 inch |
| 높이 | 87 mm |
| 높이 (인치) | 3.425 inch |
| 너비 | 250 mm |
| 폭 (인치) | 9.842 inch |
| 순중량 | 398.818 g |
| 보관 온도 | -40...60 °C |
| 작동 온도 | -25...50 °C |
| RoHS 준수 상태 | 준수, 예외 존재 |
| RoHS 면제(해당되거나 알려진 경우) | 7a, 7cI |
| REACH SVHC |
Lead 7439-92-1
4,4'-isopropylidenediphenol 80-05-7 |
| SCIP | 66e752f3-a24f-4fef-89c4-f29f52d01390 |
| 작동 온도 UL, 최대 | 50 °C |
| 작동 온도 UL, 최소 | 0 °C |
| 정격 전류 IN | 16.7 A |
| 정격 전압 DC UN (공급) | 24 V |
| 정격 전류(공급) | 1 A |
| 정격 전압 DC UN (입력) | 24 V |
| 정격 전압 AC UN (출력) | 250 V |
| 정격 전류 I최대 (출력) | 6 A |
| 릴레이별 LED 상태 디스플레이 | 녹색 |
| 릴레이별 퓨즈 | 아니요 |
| 공급 전압의 LED 상태 | 노란색 |
| 전원 공급 퓨즈 | 아니요 |
| 결선(필드 측) | LL 5.08 mm |
| 제어 측의 결선 |
LL 5.08mm
IEC60603-13 / DIN41651 규격의 플러그인 커넥터(20 핀) |
| 폴 수(제어 측) | 20-극 플러그 |
| 기계적 서비스 수명 | 3 x 107 스위칭 사이클 |
| 입력 전압 | 24 V DC ± 10% |
| 입력 전류 | 16.7 mA |
| 릴레이 유형 | RCL |
| 출력 유형 | 무전위 접점 |
| 접점 재질 | AgNi 90/10 |
| 정격 전압 | ≤ 250 V AC |
| 최대 AC 연속 전류 | 6 A |
| 최소 접점 전류 | 0.1 A |
| 최소 접점 전압 | 5 V |
| 오염 심각도 수준 | 2 |
| 펄스 전압 테스트(1,2/50μs) | 6 kV |
| 절연 테스트 전압 AC | 1.2 kV |
| 정격 입력 절연 전압 | < 50 V AC |
| 정격 출력 절연 전압 | 250 V AC |
| 과전압 범주 입력/출력 | III |
| 과전압 범주 출력/출력 | II |
| 오염 심각도 수준 | 2 |
| 펄스 전압 테스트(1,2/50μs) | 6 kV |
| 절연 테스트 전압 AC | 1.2 kV |
| 간격 입력/출력 | ≥ 5.5 mm |
| 결선 유형 | 스크류 결선 |
| 경질, 최대 H05(07) V-U | 6 mm² |
| 경질, 최소 H05(07) V-U | 0.5 mm² |
| 슬리브 채용 연질, 최대 | 2.5 mm² |
| 슬리브 채용 연질, 최소 | 0.5 mm² |
| 연질, 최대 H05(07) V-K | 4 mm² |
| 연질, 최소 H05(07) V-K | 0.5 mm² |
| 조임 토크, 최대 | 0.6 Nm |
| 조임 토크, 최소 | 0.5 Nm |
| 최대 전선 단면, AWG | AWG 12 |
| 최소 전선 단면, AWG | AWG 26 |
| 클램프 범위, 최대 | 6 mm² |
| 클램프 범위, 최소 | 0.5 mm² |
| 탈피 길이 | 6 mm |
| 플라스틱 슬리브 채용 슬리브, 최대 | 2.5 mm² |
| 클램프 범위, 최소 | 0.13 mm² |
| 클램프 범위, 최대 | 6 mm² |
| 승인/인증/적합성 문서 | [Declaration of Conformity](https://mdcop.weidmueller.com/mediadelivery/asset/900_153588) |
| 제품 변경 통지 | [20210506 Technical change to RSM modules](https://mdcop.weidmueller.com/mediadelivery/asset/900_212719) |
| 카탈로그 | [Catalogues in PDF-format](LINK/Catalog.html) |
| ETIM 6.0 | EC002780 |
| ETIM 7.0 | EC002780 |
| ETIM 8.0 | EC002780 |
| ETIM 9.0 | EC002780 |
| ECLASS 9.0 | 27-14-11-52 |
| ECLASS 9.1 | 27-24-22-16 |
| ECLASS 10.0 | 27-14-11-52 |
| ECLASS 11.0 | 27-14-11-52 |
| ECLASS 12.0 | 27-14-11-52 |
| ECLASS 13.0 | 27-14-11-52 |
| ECLASS 14.0 | 27-14-11-52 |
| 인증 |  |
| ROHS | 준수 |
