S2L 3.50/06/180F 3.5SN BK BX

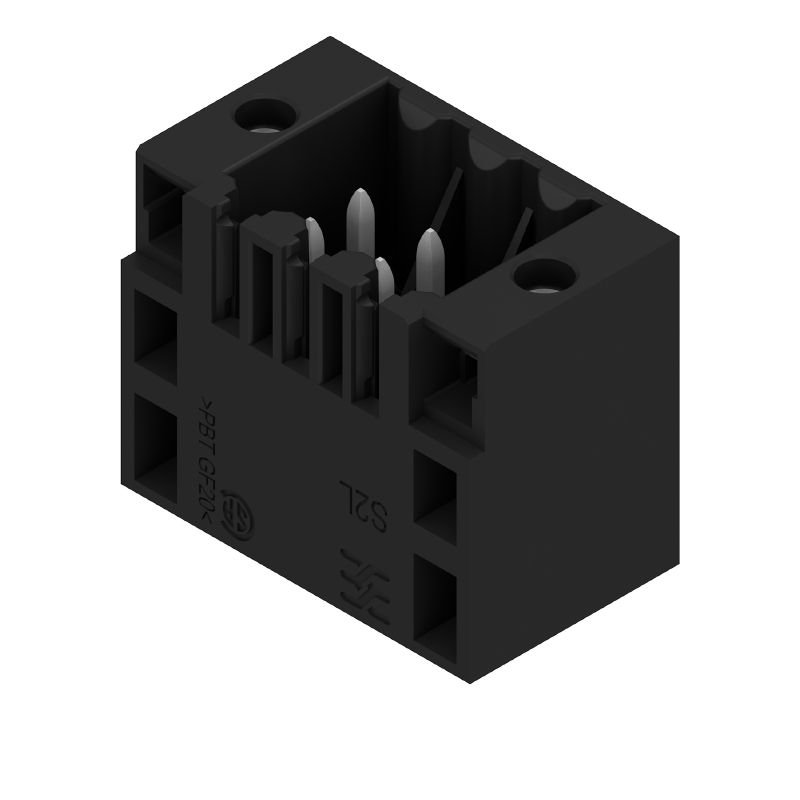

Product image
S2L 3.50/06/180F 3.5SN BK BX

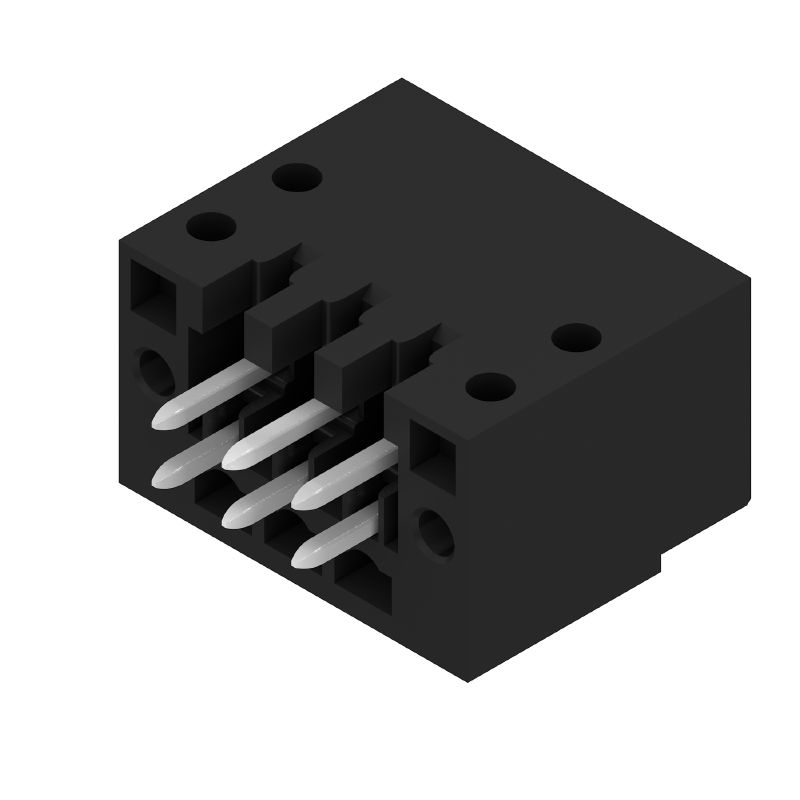

Product image
S2L 3.50/06/180F 3.5SN BK BX
Dimensional drawing

S2L 3.50/06/180F 3.5SN BK BX

Kretskortsstickanslutning, Stiftlist, Fläns, THT lödanslutning, 3.50 mm, Antal poler: 6, 180°, Lödstiftlängd (l): 3.5 mm, förtennad, svart, Box

Cikkszám 1729590000
Adatlap letöltése Mérnöki támogatás Termékletöltések
Tartozékok 3 A következő ellendarabja 3 Kapcsolódó termékek 39
Dopuszczenia Allmänna beställningsdata Размеры и массы Miljööverenstämmelse för produkt Systemparametrar Данные о материалах Dane znamionowe wg IEC Номинальные характеристики по CSA UL 1059 névleges adatok Упаковка Fontos megjegyzés Besorolások

Dopuszczenia

Dopuszczenia
![](https://assets.dam.weidmueller.com/assets/api/7849a070-6e16-4866-9b5a-c610b7f622e5/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/70d4994d-1e1f-4a62-8b8a-96bcbd57aca3/DAP_Master_ICON,w_80,q_80)
ROHS
Megfelel
UL File Number Search
[UL weboldal](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Nr certyfikatu (UR)
E60693

Allmänna beställningsdata

Wersja
Kretskortsstickanslutning, Stiftlist, Fläns, THT lödanslutning, 3.50 mm, Antal poler: 6, 180°, Lödstiftlängd (l): 3.5 mm, förtennad, svart, Box
Nr zam.
1729590000
Typ
S2L 3.50/06/180F 3.5SN BK BX
GTIN (EAN)
4032248040995
Ilość
102 Darab
Termékadatok
IEC: 250 V / 10 A
UL: 150 V / 10 A
Csomagolás
Doboz

Размеры и массы

Głębokość
10,5 mm
Głębokość (cale)
0,413 inch
Wysokość
17,7 mm
Magasság (coll)
0,697 inch
Legalacsonyabb változat magassága
14,2 mm
Szerokość
17,5 mm
Szélesség (coll)
0,689 inch
Masa netto
2,98 g

Miljööverenstämmelse för produkt

Status zgodności z dyrektywą RoHS
Kompatibel utan undantag
REACH SVHC
Nincs 0,1 tömeg% feletti SVHC

Systemparametrar

Rodzina produktów
OMNIMATE Signal – serie B2L/S2L 3.50 – 2-radig
Rodzaj przyłącza
Áramköri lap csatlakozás
montaż na płytce drukowanej
THT-forrasztott csatlakozás
Raster w mm (P)
3,5 mm
Raster w calach (P)
0,138 "
kąt odejścia
180°
Pólusszám
6
Forrasztótüskék száma pólusonként
1
Długość kołka lutowniczego (l)
3,5 mm
Wymiary kołka lutowniczego
d = 1,0 mm
Nyolcszögletű
Średnica otworu oczka lutowniczego (D)
1,3 mm
Forrasztószem lyukátmérő tűrés (D)
+ 0,1 mm
L1, mm
7 mm
L1, inch
0,276 "
Sorok száma
1
Érintkezősorok száma
2
Érintésvédelem a DIN VDE 57 106 szerint
Ujjak számára biztonságos nem dugaszolt/ Kézfej számára biztonságos dugaszolt
Érintésvédelem a DIN VDE 0470 szerint
IP 20 dugaszolva / IP 10 nem dugaszolva
Kódolható
Igen
Dugaszolási erő/pólus, max.
5 N
Húzóerő / pólus, max.
4 N
Tightening torque
  • Forgatónyomaték típusa:
    Mounting screw, PCB
  • Usage information:
    • Meghúzási nyomaték:
      • min.:
        0,1 Nm
      • max.:
        0,15 Nm
    • Recommended screw:
      • Alkatrész szám:
        1610740000

Данные о материалах

Materiał izolacyjny
PBT
Barwny
black
Tabela kolorów (podobny)
RAL 9011
grupa materiałów izolacyjnych
IIIa
Porównywalny wskaźnik śledzenia (CTI)
≥ 200
UL 94 éghetőségi osztály
V-0
Materiał styków
Cu-ötvözet
Powierzchnia styku
ónozott
Forrasztott csatlakozás rétegszerkezete
2...3 µm Ni / 5...7 µm Sn fényes
Tárolási hőmérséklet, min.
-40 °C
Tárolási hőmérséklet, max.
70 °C
Üzemi hőmérséklet, min.
-50 °C
Üzemi hőmérséklet, max.
100 °C
Hőmérsékleti tartomány, telepítés, min.
-30 °C
Hőmérsékleti tartomány, telepítés, max.
100 °C

Dane znamionowe wg IEC

przetestowane zgodnie z normą
IEC 60664-1
IEC 61984
Prąd znamionowy, min. liczba biegunów (Tu=20°C)
10 A
Prąd znamionowy, maks. liczba biegunów (Tu=20°C)
10 A
Prąd znamionowy, min. liczba biegunów (Tu=40°C)
9 A
Prąd znamionowy, maks. liczba biegunów (Tu=40°C)
8,5 A
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia II/2
250 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/2
125 V
napięcie znamionowe przy kat. przepięć/stopniu zanieczyszczenia III/3
80 V
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia II/2
2,5 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/2
2,5 kV
znamionowe napięcie udarowe przy kat. przepięć/stopniu zanieczyszczenia III/3
2,5 kV
odporność na zwarcia
3 x 1s mit 77 A

Номинальные характеристики по CSA

Instytut (CSA)
CSA
Nr certyfikatu (CSA)
200039-1488444
Napięcie znamionowe (grupa użytkowa B / CSA)
150 V
Prąd znamionowy (grupa użytkowa B / CSA)
5 A
Odniesienie do wartości znamionowych
A megadott adatok maximális értékek - lásd a tanúsítványt.

UL 1059 névleges adatok

Instytut (UR)
UR
Nr certyfikatu (UR)
E60693
Napięcie znamionowe (grupa użytkowa B / UL 1059)
150 V
Napięcie znamionowe (grupa użytkowa C / UL 1059)
50 V
Prąd znamionowy (grupa użytkowa B / UL 1059)
10 A
Prąd znamionowy (grupa użytkowa C / UL 1059)
10 A
Odniesienie do wartości znamionowych
A megadott adatok maximális értékek - lásd a tanúsítványt.

Упаковка

opakowanie
Ящик
Długość VPE
342 mm
Szerokość VPE
134 mm
Wysokość VPE
21 mm

Fontos megjegyzés

Zgodność IPC
A termékek fejlesztése, gyártása és szállítása a nemzetközileg elismert IPC-A-610 szabvány „megengedhető” kategóriája szerint történt. A termékekkel kapcsolatos további követelményeket kérésre kiértékeljük.
Uwagi
  • További változatok külön kérésre
  • Aranyozott érintkező felület külön kérésre
  • Sorok közötti hézag: lásd a furatelrendezést
  • A névleges áram a névleges keresztmetszettől és a minimális pólusszámtól függ.
  • Forrasztószem átmérője D = 1.3+0,1 mm
  • P a rajzon = osztás
  • A névleges adatok kizárólag magától a komponenstől függenek. A más komponensek felé érvényes hézagokat és kúszóutakat a vonatkozó alkalmazási szabvány szerint kell tervezni.
  • A csavaros aljzatos csatlakozódugaszok (…F) kiegészítő megtámasztásához rögzítőcsavaros kiegészítő tömszelence használható (lemezacél csavar, ISO 1481-ST 2,2 X 4,5 C vagy ISO 7049-ST 2,2 X 4,5 C – lásd Tartozékok). Tömszelence csak forrasztás után engedélyezett.
  • Az IEC 61984 szerint az OMNIMATE-csatlakozók megszakítási kapacitás nélküli csatlakozók (COC). A tervezett használat alatt a csatlakozók nem dughatók be vagy ki feszültség vagy terhelés alatt
  • A termék hosszú idejű tárolása 50 °C átlagos hőmérsékleten és maximum 70% páratartalmon, 36 hónap


Besorolások

ETIM 8.0
EC002637
ETIM 9.0
EC002637
ETIM 10.0
EC002637
ECLASS 14.0
27-46-02-01
ECLASS 15.0
27-46-02-01
