S3C 2.5 DL BL
S3C 2.5 DL BL
Connection diagram
S3C 2.5 DL BL

S3C 2.5 DL BL

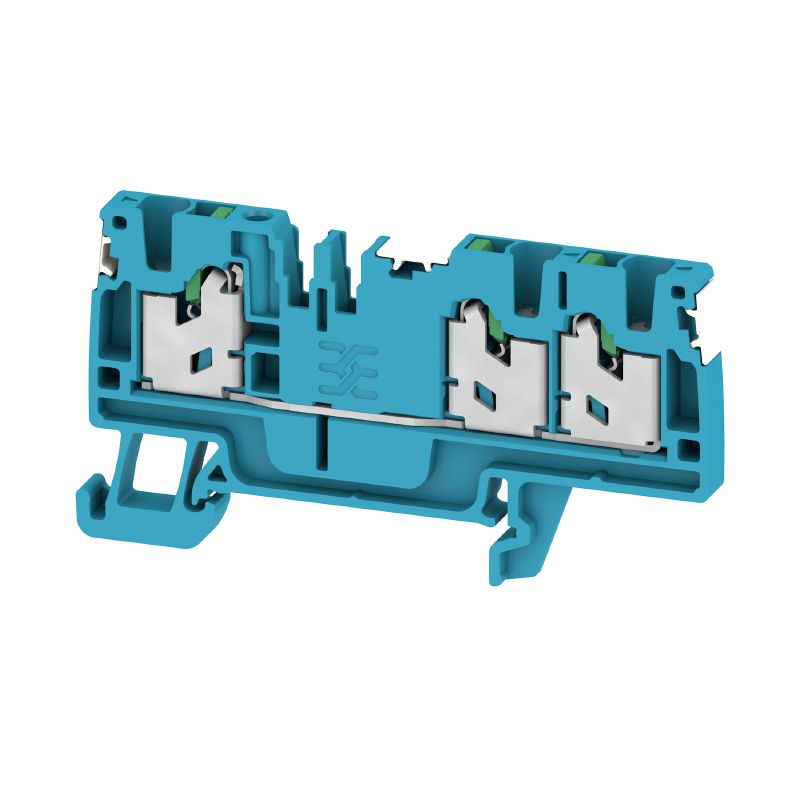

Genomgångsplintblock, SNAP IN, blå, 2.5 mm², 24 A, 800 V, Antal anslutningar: 3

Produkt-ID 2863000000
Ladda ner datablad Teknisk support Nedladdningar av produkter
Tillbehör 86 Använda produkter 1064
Godkännanden Allmänna beställningsdata Mått och vikter Temperaturer Miljööverenstämmelse för produkt Materialdata Märkdata IECEx/ATEX Systemparametrar ytterligare tekniska data Klämbara ledare (ytterligare anslutning) Klämbara ledare (Märkanslutning) Märkdata enligt CSA Allmänt Märkdata Märkdata enligt UL Klassificeringar

Godkännanden

Godkännanden
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319226/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319231/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319240/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319213/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319260/-S800/-T1z1mm-S80)
ROHS
Uppfyllelse
UL File Number Search
[UL-webbplats](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
Certifikat nr (cURus)
E60693
Certifikat nr (cURusEX)
E184763

Allmänna beställningsdata

Utförande
Genomgångsplintblock, SNAP IN, blå, 2.5 mm², 24 A, 800 V, Antal anslutningar: 3
Art.nr.
2863000000
Typ
S3C 2.5 DL BL
GTIN (EAN)
4064675594055
Förp.
100 items

Mått och vikter

Djup
38 mm
Byggdjup (tum)
1,496 inch
Höjd
71,5 mm
Bygghöjd (tum)
2,815 inch
Bredd
5,1 mm
Byggbredd (tum)
0,201 inch
Nettovikt
11,314 g

Temperaturer

Lagertemperatur
-25 °C...55 °C
Varaktig driftstemperatur, min.
−60 °C
Varaktig driftstemperatur, max.
130 °C

Miljööverenstämmelse för produkt

RoHS-kompatibilitetsstatus
Kompatibel utan undantag
REACH SVHC
Nej mSvHC över 0,1 viktprocent

Materialdata

Grundläggande material
Wemid
Färgkod
blå
Färg manöverelement
grön
V-0

Märkdata IECEx/ATEX

Certifikat nr. (ATEX)
TUEV22ATEX8925U
Certifikat nr. (IECEX)
IECEXTUR22.0073U
Max. spänning (ATEX)
550 V
Ström (ATEX)
21 A
Ledararea max. (ATEX)
2.5 mm²

Systemparametrar

Ändplatta krävs
Ja
Antal potentialer
1
Antal våningar
1
Antal klämställen per våning
3
Antal potentialer per våning
1
Nivåer internt överkopplade
Nej
Montageskena obestyckad
TS 35
N-Funktion
Nej
PE-Funktion
Nej
PEN-Funktion
Nej

ytterligare tekniska data

explosionstestat utförande
Nej
Montagesätt
ihakad
Monteringstyp
ihakad
rastbar
Ja
Öppna sidor
höger

Klämbara ledare (ytterligare anslutning)

Anslutningstyp, ytterligare anslutning
SNAP IN

Klämbara ledare (Märkanslutning)

AWG 14
Anslutningsarea, fintrådig, min.
0,34 mm²
Anslutningsarea, flertrådig, max.
2,5 mm²
Anslutningsarea, flertrådig, min.
0,34 mm²
Anslutningsområde, max.
2,5 mm²
Anslutningsområde, min.
0,34 mm²
Anslutningsriktning
övre
Anslutningstyp
SNAP IN
Antal anslutningar
3
Avisoleringslängd
10 mm
Klingmått
6 x 3,5 mm
Ledararea, entrådig, max.
2,5 mm²
Ledararea, entrådig, min.
0,34 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, max.
2,5 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/1, min.
0,34 mm²
Ledararea, fintrådig med ändhylsa DIN 46228/4, max.
2,5 mm²
Ledararea, fintrådig med ändhylsor DIN 46228/4, min.
0,34 mm²
Ledararea, fintrådig, min.
0,34 mm²
Ledardiameter, AWG, min.
AWG 22
Ledardiameter, fintrådig, max.
4 mm²
Rörlängd för tvillingändhylsa enligt area
  • Area, min.:
    0,5 mm²
  • Area, max.:
    0,5 mm²
  • Rörlängd, min.:
    8 mm
  • Rörlängd, max.:
    12 mm
  • Area, min.:
    0,75 mm²
  • Area, max.:
    0,75 mm²
  • Rörlängd, min.:
    18 mm
  • Rörlängd, max.:
    18 mm
Rörlängd för ändhylsa med plastkrage enligt area
  • Area, min.:
    0,25 mm²
  • Area, max.:
    0,34 mm²
  • Rörlängd, min.:
    8 mm
  • Rörlängd, max.:
    8 mm
  • Area, min.:
    0,5 mm²
  • Area, max.:
    1 mm²
  • Rörlängd, min.:
    8 mm
  • Rörlängd, max.:
    12 mm
  • Area, min.:
    1,5 mm²
  • Area, max.:
    2,5 mm²
  • Rörlängd, min.:
    10 mm
  • Rörlängd, max.:
    18 mm
Rörlängd för ändhylsa utan plastkrage enligt area
  • Area, min.:
    0,5 mm²
  • Area, max.:
    1 mm²
  • Rörlängd, min.:
    10 mm
  • Rörlängd, max.:
    10 mm
  • Area, min.:
    1,5 mm²
  • Area, max.:
    2,5 mm²
  • Rörlängd, min.:
    10 mm
  • Rörlängd, max.:
    18 mm
Tolkdorn enligt 60 947-1
A2
Tvilling-ändhylsa, max.
0,75 mm²
Tvilling-ändhylsa, min.
0,5 mm²

Märkdata enligt CSA

Certifikat nr. (CSA)
200039-8116541
Ledararea max. (CSA)
14 AWG
Ledararea min. (CSA)
20 AWG
Spänning grupp B (CSA)
600 V
Spänning grupp C (CSA)
600 V
Spänning grupp D (CSA)
600 V
Ström Gr B (CSA)
15 A
Ström Gr C (CSA)
15 A
Ström Gr D (CSA)
5 A

Allmänt

AWG 14
Ledardiameter, AWG, min.
AWG 22
Montageskena obestyckad
TS 35
Normer
IEC 60947-7-1

Märkdata

Märkarea
2,5 mm²
Märkspänning
800 V
Märkspänning DC
800 V
Märkström
24 A
Ström med max. ledare
24 A
Normer
IEC 60947-7-1
Genomgångsmotstånd enligt IEC 60947-7-x
1,33 mΩ
Märkstötspänning
8 kV
Förlusteffekt enligt IEC 60947-7-x
0,77 W
Nedsmutsningsgrad
3
Överspänningskategori
III

Märkdata enligt UL

Certifikat nr (cURus)
E60693
Ledarstorlek Factory wiring max (cURus)
12 AWG
Ledarstorlek Factory wiring min (cURus)
22 AWG
Ledarstorlek Field wiring max (cURus)
12 AWG
Ledarstorlek Field wiring min (cURus)
22 AWG
Spänning grupp B (cURus)
600 V
Spänning grupp C (cURus)
600 V
Spänning grupp D (cURus)
600 V
Ström grupp B (cURus)
20 A
Ström grupp C (cURus)
20 A
Ström Gruppr D (cURus)
5 A

Klassificeringar

ETIM 6.0
EC000897
ETIM 7.0
EC000897
ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 9.0
27-14-11-20
ECLASS 9.1
27-14-11-20
ECLASS 10.0
27-14-11-20
ECLASS 11.0
27-14-11-20
ECLASS 12.0
27-14-11-20
ECLASS 13.0
27-25-01-01
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
