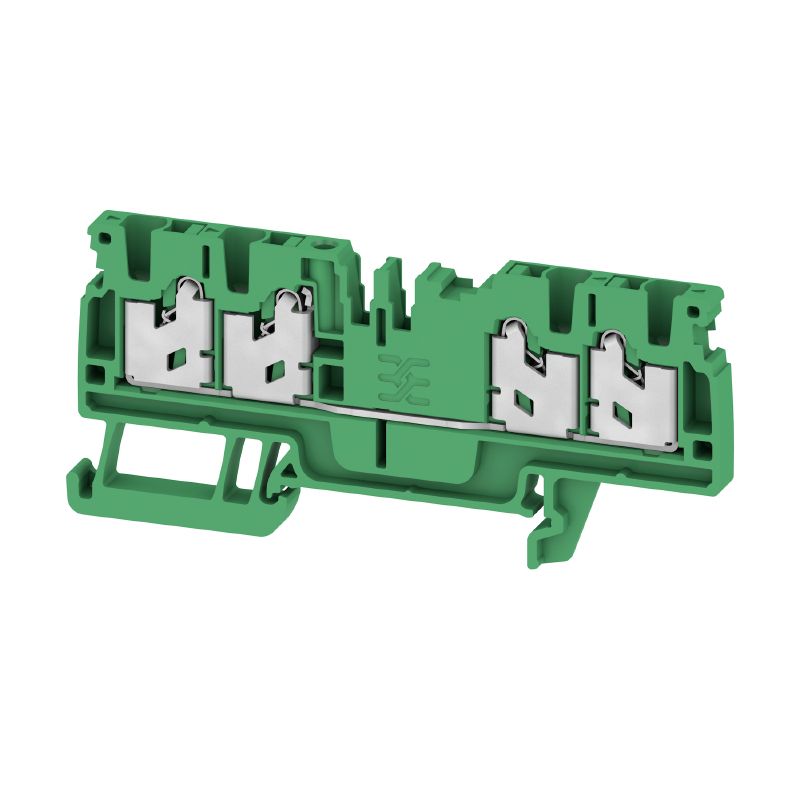

기본 연결 단자대 블록, SNAP IN, 녹색, 2.5 mm², 24 A, 800 V, 결선 수: 4

항목 번호 3109340000
컨피규레이터에서 열기
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
액세서리 86 관련 제품 1077
승인 일반 주문 데이터 치수 및 중량 온도 환경 제품 규정 준수 자재 데이터 시스템 사양 추가 기술 데이터 클램프용 전선(추가 결선) Conductors for clamping (rated connection) 일반 등급 데이터 UL 등급 데이터 분류

승인

인증
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319230/-S800/-T1z1mm-S80)
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319231/-S800/-T1z1mm-S80)
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cURus)
E60693
N° certificato (cURusEX)
E184763

일반 주문 데이터

버전
기본 연결 단자대 블록, SNAP IN, 녹색, 2.5 mm², 24 A, 800 V, 결선 수: 4
주문 번호
3109340000
유형
S4C 2.5 GN
GTIN(EAN)
4099987187299
Кол.
100 items

치수 및 중량

깊이
38 mm
깊이 (인치)
1.496 inch
높이
84 mm
높이 (인치)
3.307 inch
너비
5.1 mm
폭 (인치)
0.201 inch
Nettó tömeg
13.696 g

온도

보관 온도
-25 °C...55 °C
연속 작동 온도, 최소
-60 °C
연속 작동 온도, 최대
130 °C

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 미존재
REACH SVHC
0.1 wt% 이상의 SVHC 없음

자재 데이터

Basic material
Wemid
Colour
녹색
작동 요소의 색상
녹색
Klasifikace hořlavosti UL 94
V-0

시스템 사양

Flasque de fermeture nécessaire
예
Количество независимых точек подключения
1
레벨 수
1
레벨당 클램프 지점 개수
4
Nombre de potentiels par étage
1
Etages internes pontés
아니요
Barrette de liaison équipée
TS 35
Función N
아니요
PE működés
아니요
PEN function
아니요

추가 기술 데이터

Explosion-tested version
아니요
Open sides
오른쪽
Snap-on
예
Type of fixing
스냅온
Type of mounting
스냅온

클램프용 전선(추가 결선)

결선 유형, 추가 결선
SNAP IN

Conductors for clamping (rated connection)

2.5 mm²
IEC 60947-1 규격 게이지
A2
결선 단면규격 AWG, 최대
AWG 14
결선 단면규격 AWG, 최소
AWG 22
결선 단면적, 가는 꼬임, 최소
0.34 mm²
결선 단면적, 꼬임, 최대
2.5 mm²
결선 단면적, 꼬임, 최소
0.34 mm²
결선 방향
상단
결선 수
4
결선 유형
SNAP IN
단면도에 따른 와이어 엔드 페룰의 튜브 길이, 플라스틱 칼라- 미채용
  • 단면적, 최소:
    0.5 mm²
  • 단면적, 최대:
    1 mm²
  • 튜브 길이, 최소:
    10 mm
  • 튜브 길이, 최대:
    10 mm
  • 단면적, 최소:
    1.5 mm²
  • 단면적, 최대:
    2.5 mm²
  • 튜브 길이, 최소:
    10 mm
  • 튜브 길이, 최대:
    18 mm
단면도에 따른 와이어 엔드 페룰의 튜브 길이, 플라스틱 칼라- 채용
  • 단면적, 최소:
    0.25 mm²
  • 단면적, 최대:
    0.34 mm²
  • 튜브 길이, 최소:
    8 mm
  • 튜브 길이, 최대:
    8 mm
  • 단면적, 최소:
    0.5 mm²
  • 단면적, 최대:
    1 mm²
  • 튜브 길이, 최소:
    8 mm
  • 튜브 길이, 최대:
    12 mm
  • 단면적, 최소:
    1.5 mm²
  • 단면적, 최대:
    2.5 mm²
  • 튜브 길이, 최소:
    10 mm
  • 튜브 길이, 최대:
    18 mm
단면도에 따른 트윈 와이어 엔드 페룰의 튜브 길이
  • 단면적, 최소:
    0.5 mm²
  • 단면적, 최대:
    0.5 mm²
  • 튜브 길이, 최소:
    8 mm
  • 튜브 길이, 최대:
    12 mm
  • 단면적, 최소:
    0.75 mm²
  • 단면적, 최대:
    0.75 mm²
  • 튜브 길이, 최소:
    18 mm
  • 튜브 길이, 최대:
    18 mm
블레이드 크기
0.6 x 3.5 mm
와이어 결선 단면, 가는 꼬임, 최대
4 mm²
와이어 결선 단면, 가는 꼬임, 최소
0.34 mm²
와이어 결선 단면적, 경질 코어 최대
2.5 mm²
와이어 결선 단면적, 경질 코어, 최소
0.34 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최대
2.5 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/1 채용 가는 꼬임, 최소
0.34 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최대
2.5 mm²
와이어 결선 단면적, 와이어 종단 페룰 DIN 46228/4 채용 가는 꼬임, 최소
0.34 mm²
클램프 범위, 최소
0.34 mm²
탈피 길이
10 mm
트윈 와이어 종단 페룰, 최대
0.75 mm²
트윈 와이어 종단 페룰, 최소
0.5 mm²

일반

결선 단면규격 AWG, 최대
AWG 14
결선 단면규격 AWG, 최소
AWG 22
장착 레일
TS 35
표준 규격
IEC 60947-7-1

등급 데이터

Rated cross-section
2.5 mm²
Tension nominale
800 V
Rated DC voltage
800 V
Jmenovitý proud
24 A
Current at maximum wires
24 A
Standards
IEC 60947-7-1
Fajlagos ellenállás az IEC 60947-7-x szerint
1.33 mΩ
Rated impulse withstand voltage
8 kV
Power loss in accordance with IEC 60947-7-x
0.77 mW
Kategorie rázového napětí
III
Závažnost znečištění
3

UL 등급 데이터

인증 번호(cURus)
E60693
전류 크기 B(cURus)
20 A
전류 크기 C(cURus)
20 A
전류 크기 D(cURus)
5 A
전압 크기 B(cURus)
600 V
전압 크기 C(cURus)
600 V
전압 크기 D(cURus)
600 V
컨덕터 크기 팩토리 결선 최대(cURus)
12 AWG
컨덕터 크기 팩토리 결선 최소(cURus)
22 AWG
컨덕터 크기 필드 결선 최대(cURus)
12 AWG
컨덕터 크기 필드 결선 최소(cURus)
22 AWG

분류

ETIM 8.0
EC000897
ETIM 9.0
EC000897
ETIM 10.0
EC000897
ECLASS 14.0
27-25-01-01
ECLASS 15.0
27-25-01-01
