SAI-H4-M12-T
제품 이미지
SAI-H4-M12-T

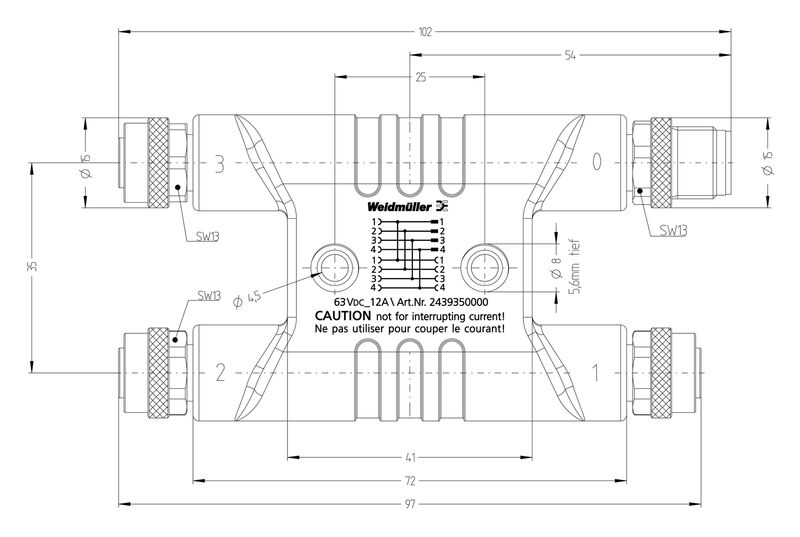

도면
SAI-H4-M12-T

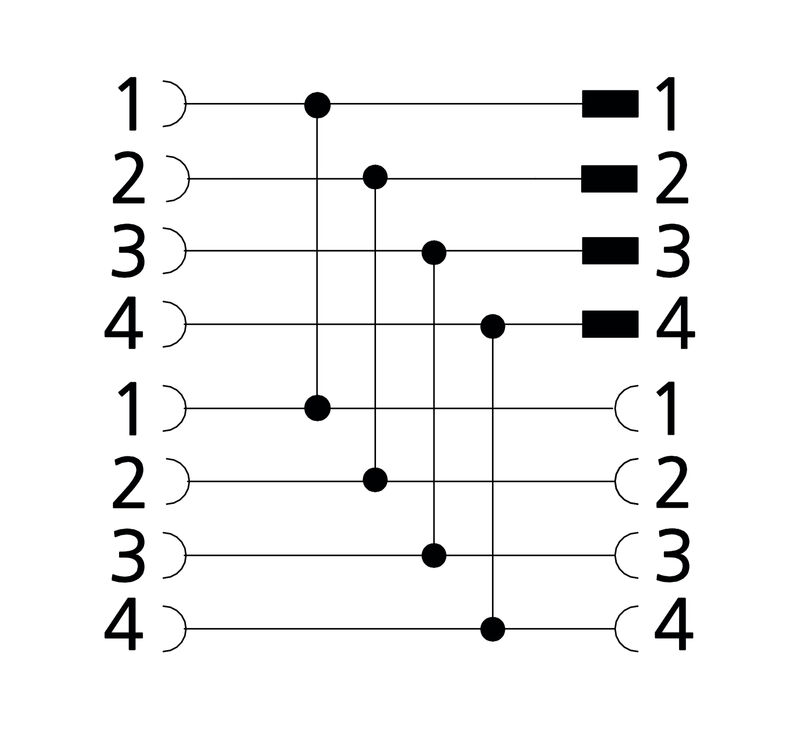

Connection diagram
SAI-H4-M12-T
폴 계획
Socket
SAI-H4-M12-T
폴 계획
Plug

SAI-H4-M12-T

Y 커넥터

항목 번호 2439350000
데이터 시트 다운로드 엔지니어링 지원
관련 제품 20
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 결선 데이터 Datos técnicos conectores de libre configuración Normer 일반 데이터 분류

승인

인증
![](https://assets.dam.weidmueller.com/assets/api/98e12ea5-58f4-450a-9983-f439987b3951/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/0d1637a4-c7dd-4915-8bc8-4c9de8d8b393/DAP_Master_ICON,w_80,q_80)
![](https://assets.dam.weidmueller.com/assets/api/5855f480-81e6-48e1-aa53-1e87419df7ba/DAP_Master_ICON,w_80,q_80)
ROHS
Conform
UL File Number Search
[UL 웹사이트](https://database.ul.com/cgi-bin/XYV/cgifind/LISEXT/1FRAME/gfilenbr.html)
인증 번호(cULus)
E310075

일반 주문 데이터

버전
Y 커넥터
주문 번호
2439350000
유형
SAI-H4-M12-T
GTIN(EAN)
4050118454611
수량
1 items

치수 및 중량

순중량
102.96 g

환경 제품 규정 준수

RoHS 준수 상태
준수, 예외 존재
RoHS 면제(해당되거나 알려진 경우)
6c
REACH SVHC
Lead 7439-92-1
SCIP
4060c755-8d0b-4d43-bdb3-4ffabe9d7497

결선 데이터

Single outlet 2 - plug-in connector
M12 konektor samice
그룹 콘센트 - 플러그인 커넥터
M12 pin
단일 콘센트 1 - 플러그인 커넥터
M12 aljzat

Datos técnicos conectores de libre configuración

극 수
4
보호 등급
IP67
실드 결선
Nem
오염 심각도
3
절연 저항
≥ 100 MΩ
접점 표면
pozłacany
정격 전류
12 A
케이블 글랜드
M 12
코딩
T-coded
하우징 기본 재질
TPU
하우징의 온도 범위
-30…+90 °C

Normer

커넥터 표준
IEC 61076-2-111

일반 데이터

Cable gland
M 12
Coding
T-coded
Collegamento 1
M12/M12
Contact surface
금도금
Grado de polución
3
Housing main material
TPU
Insulation resistance
≥ 100 MΩ
Ledarytterdiameter
-
Nominal current
12 A
Number of poles
4
Névleges feszültség
63 V DC
Protection degree
IP67
Przyłącze 2
스크류
Temperaturområde kapsling
-30…+90 °C
Экранированное соединение
Nein

분류

ETIM 8.0
EC002925
ETIM 9.0
EC002925
ETIM 10.0
EC002925
ECLASS 14.0
27-44-01-06
ECLASS 15.0
27-44-01-06
