SAI-T-5-M12/M12 B-COD
SAI-T-5-M12/M12 B-COD

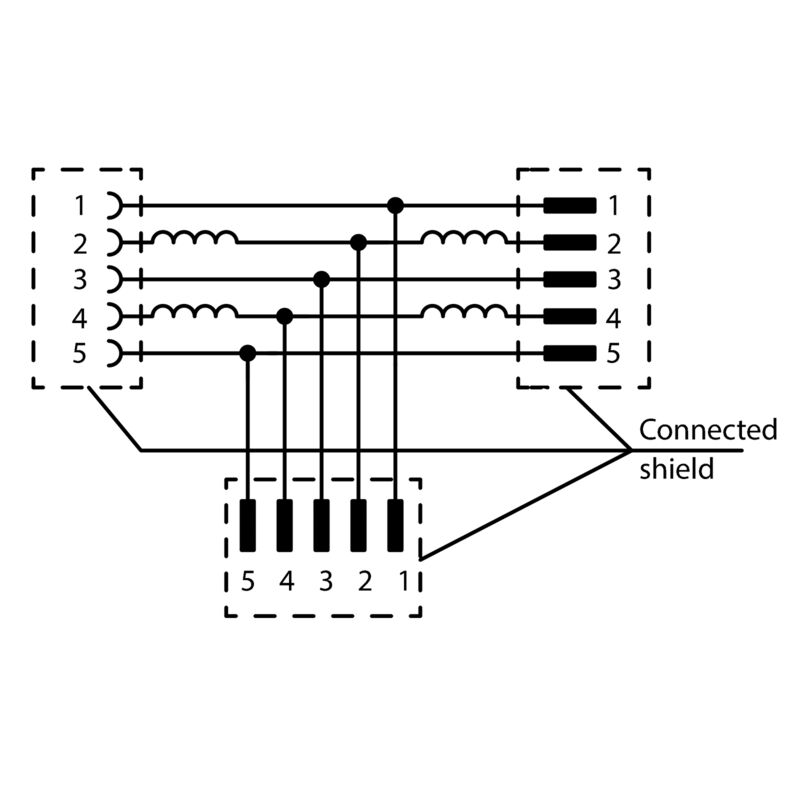

결선

SAI-T-5-M12/M12 B-COD

Y 커넥터, M12

항목 번호 1057940000
데이터 시트 다운로드 엔지니어링 지원 제품 다운로드
관련 제품 1
승인 일반 주문 데이터 치수 및 중량 환경 제품 규정 준수 결선 데이터 기술 데이터 맞춤형 플러그 커넥터 표준 일반 데이터 분류

승인

인증
![](https://mdcop.weidmueller.com/mediadelivery/rendition/900_319222/-S800/-T1z1mm-S80)
ROHS
준수

일반 주문 데이터

버전
Y 커넥터, M12
주문 번호
1057940000
유형
SAI-T-5-M12/M12 B-COD
GTIN(EAN)
4032248798001
수량
1 items

치수 및 중량

순중량
33.188 g

환경 제품 규정 준수

RoHS 준수 상태
준수
REACH SVHC
Lead 7439-92-1
SCIP
4060c755-8d0b-4d43-bdb3-4ffabe9d7497

결선 데이터

그룹 콘센트 - 플러그인 커넥터
M12 핀
단일 콘센트 1 - 플러그인 커넥터
M12 핀
단일 콘센트 2 - 플러그인 커넥터
M12 소켓
조임 토크
M12: 0.8 - 1.2 Nm

기술 데이터 맞춤형 플러그 커넥터

공칭 전압
60 V
극 수
5
보호 등급
IP67
실드 결선
예
오염 심각도
3
접점 재질
CuSn
접점 표면
금도금
정격 전류
4 A
코딩
B-코딩

표준

커넥터 표준
IEC 61076-2-101

일반 데이터

결선 1
M12/M12
결선 2
스크류
결선 나사산
M12
공칭 전압
60 V
극 수
5
보호 등급
IP67
실드 결선
예
오염 심각도
3
접점 재질
CuSn
접점 표면
금도금
정격 전류
4 A
컨덕터 O.D.
-
코딩
B-코딩

분류

ETIM 8.0
EC002925
ETIM 9.0
EC002925
ETIM 10.0
EC002925
ECLASS 14.0
27-44-01-06
ECLASS 15.0
27-44-01-06
